Come funziona un trasformatore di corrente passante?

Astratto: Attraverso trasformatori di corrente a nucleosono dispositivi critici nei sistemi elettrici, consentendo una misurazione accurata della corrente per il monitoraggio, la protezione e il controllo. Questo articolo ne esplora i principi di funzionamento, i vantaggi, le considerazioni sull'installazione e le preoccupazioni comuni dei clienti, aiutando ingegneri e gestori di strutture a prendere decisioni informate.

Sommario

• Cos'è un trasformatore di corrente passante?
• Principio di funzionamento dei trasformatori di corrente passanti
• Vantaggi principali
• Considerazioni sull'installazione
• Applicazioni tipiche
• Problemi comuni e risoluzione dei problemi
• Domande frequenti

Cos'è un trasformatore di corrente passante?

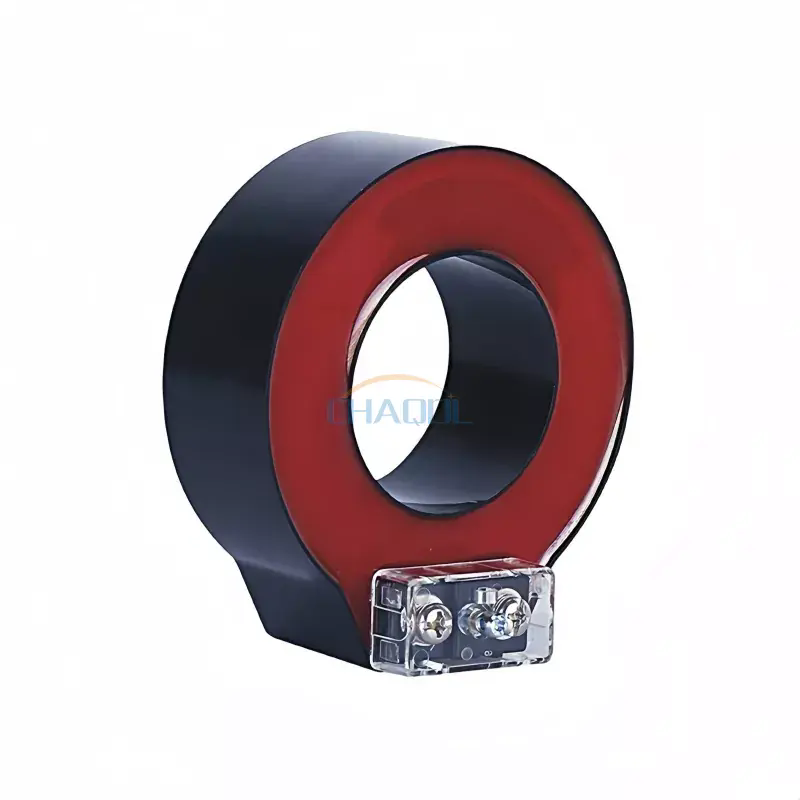

A Attraverso il trasformatore di corrente del nucleo (TCCT)è un dispositivo elettrico progettato per misurare la corrente alternata (AC) producendo una corrente ridotta proporzionale alla corrente nel circuito primario. A differenza dei trasformatori a finestra o split-core, il conduttore passa direttamente attraverso il nucleo del TCCT, consentendo un design compatto e misurazioni accurate.

• Il conduttore primario passa direttamente attraverso il nucleo
• L'avvolgimento secondario fornisce una corrente ridotta per la misurazione
• Utilizzato per relè di protezione, misuratori e sistemi di monitoraggio

Principio di funzionamento dei trasformatori di corrente passanti

Il TCCT opera sulla baseinduzione elettromagnetica. Il conduttore primario genera un campo magnetico proporzionale alla corrente che lo attraversa. Questo campo magnetico induce una corrente nell'avvolgimento secondario, che può quindi essere misurata in modo sicuro dagli strumenti senza esposizione diretta all'alta tensione.

Vantaggi principali

• Design compatto:Si adatta facilmente alle installazioni di quadri e pannelli.
• Alta precisione:Misurazioni affidabili per relè di protezione e dispositivi di misurazione.
• Durevole:Costruzione robusta per il funzionamento a lungo termine in ambienti industriali.
• Manutenzione facile:Manutenzione minima richiesta grazie alla costruzione semplice.

Considerazioni sull'installazione

Una corretta installazione garantisce prestazioni ottimali dei TCCT. I fattori chiave includono:

1. Assicurarsi che il conduttore primario sia centrato nel nucleo per evitare errori di misurazione.
2. Verificare che il cablaggio secondario e la polarità siano corretti per letture accurate.
3. Mantenere distanze di isolamento adeguate per prevenire rischi elettrici.
4. Considera le condizioni ambientali: temperatura, umidità e vibrazioni possono influire sulle prestazioni.

Per guide di installazione specifiche e raccomandazioni sulla sicurezza, Anqiang Power fornisce manuali dettagliati per ciascun modello TCCT.

Applicazioni tipiche

• Misurazione dell'energia in impianti industriali e commerciali
• Monitoraggio della corrente per quadri e trasformatori
• Circuiti relè di protezione nelle sottostazioni
• Integrazione in sistemi SCADA per il monitoraggio remoto

Problemi comuni e risoluzione dei problemi

Anche i TCCT di alta qualità possono incontrare problemi operativi. I problemi comuni includono:

• Rapporto di uscita errato:Spesso causato da errori di cablaggio secondario o da una errata selezione del nucleo.
• Surriscaldamento:Solitamente a causa di un'eccessiva corrente primaria o di una scarsa ventilazione.
• Saturazione magnetica:Può distorcere le misurazioni in applicazioni ad alta corrente.
• Danno meccanico:Urti fisici o vibrazioni possono influenzare l'allineamento del nucleo.

La risoluzione dei problemi generalmente comporta la verifica del cablaggio, il controllo dei danni all'isolamento e la conferma che il dispositivo sia classificato correttamente per l'applicazione.

Domande frequenti

• D: I TCCT possono misurare sia correnti AC che DC?
  R: No, i trasformatori di corrente passante sono progettati solo per la misurazione CA poiché fanno affidamento sull'induzione elettromagnetica.
• D: Come seleziono il TCCT giusto per la mia applicazione?
  R: Considerare la corrente nominale primaria, la classe di precisione, il livello di isolamento e le condizioni ambientali.
• D: I TA passanti sono esenti da manutenzione?
  R: Richiedono una manutenzione minima, principalmente l'ispezione per danni fisici e integrità del cablaggio.
• D: Cosa rende diversi i TCCT di Anqiang Power?
  R: Anqiang Power enfatizza la produzione di precisione, la durata e il supporto per installazioni complesse.

I trasformatori di corrente passanti sono indispensabili nei moderni sistemi elettrici, poiché forniscono funzionalità di misurazione, protezione e monitoraggio accurate. Comprendendone i principi, l'installazione e le preoccupazioni comuni, gli ingegneri possono garantire un funzionamento affidabile in tutte le applicazioni.

Per trasformatori di corrente con nucleo passante di alta qualità e supporto tecnico personalizzato, visitaPotenza AnqiangOcontattaciper discutere le vostre esigenze e ottenere una guida esperta.
