Una distribuzione affidabile della media tensione dipende da una commutazione sicura, da una gestione efficace dell'alimentatore e da apparecchiature esterne affidabili.Potenza Anqiangfornisce il24Interruttore-sezionatore di carico SF6 montato su palo kV, progettato per reti di distribuzione dell'energia aeree che richiedono commutazione affidabile del carico, funzionamento flessibile e integrazione pratica con i sistemi di automazione della distribuzione. Comprenderne il principio di funzionamento, le specifiche tecniche e i requisiti di installazione aiuta i servizi pubblici, gli operatori industriali e gli appaltatori elettrici a prendere decisioni di acquisto informate.

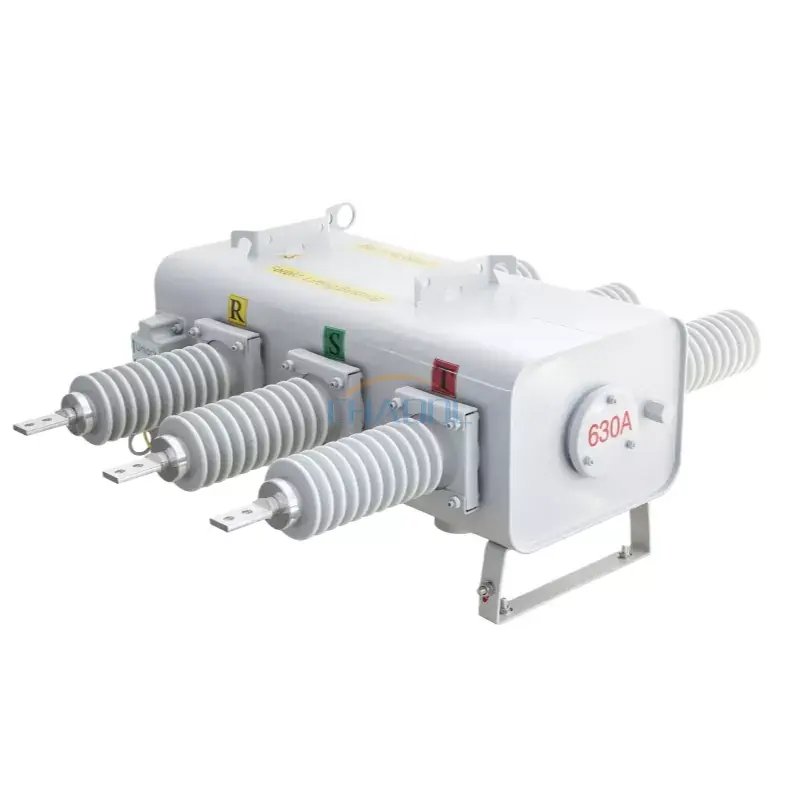

Un interruttore-sezionatore di carico SF6 montato su palo da 24 kV è un dispositivo di commutazione a media tensione per esterni che utilizza il gas esafluoruro di zolfo (SF6) per l'isolamento e l'estinzione dell'arco. Installato su un palo della luce, aiuta gli operatori a controllare la corrente di carico, a dividere gli alimentatori aerei in sezioni gestibili e a supportare le operazioni di commutazione pianificate. La serie Anqiang Power FLW34-24 è elencata con una corrente nominale di 630 A, opzioni di tensione di 11 kV, 24 kV e 33 kV e opzioni di funzionamento manuale, elettrico e remoto. Questa guida spiega il principio di funzionamento, i principali parametri tecnici, le applicazioni, i criteri di selezione e le considerazioni sulla manutenzione per i progetti di rete di distribuzione.
Un interruttore di interruzione del carico SF6 montato su palo da 24 kV è un dispositivo di commutazione per esterni utilizzato nelle reti di distribuzione aeree di media tensione. Il suo scopo principale è creare e interrompere correnti di carico specificate nelle condizioni operative nominali. Abilitando la commutazione controllata in punti selezionati lungo un alimentatore, aiuta i servizi pubblici a gestire la distribuzione dell'energia e a isolare le sezioni per scopi operativi.
Il termine descrive tre caratteristiche importanti:
Il prodotto Anqiang Power FLW34-24 è elencato per opzioni di tensione nominale di 11 kV, 24 kV e 33 kV, con una corrente nominale di 630 A. La configurazione appropriata deve essere selezionata in base ai requisiti elettrici della rete e alle caratteristiche nominali del prodotto confermate dal produttore.
A differenza di un semplice sezionatore, un sezionatore di carico è progettato per interrompere la corrente di carico specificata. Tuttavia non deve essere trattato automaticamente come un interruttore capace di interrompere ogni corrente di cortocircuito. La necessaria protezione contro i guasti deve essere fornita da un sistema di protezione coordinato e da apparecchiature adeguate.
Il principio di funzionamento combina il movimento meccanico del contatto con l'isolamento elettrico e le proprietà di estinzione dell'arco del gas SF6. Quando i contatti si separano mentre trasportano corrente, tra di loro può formarsi un arco elettrico. La camera di commutazione è progettata per controllare ed estinguere questo arco nelle condizioni operative specificate del dispositivo.
Quando l'interruttore è chiuso, i suoi contatti conduttivi forniscono il percorso di corrente previsto. L'elettricità scorre attraverso il circuito di distribuzione aereo verso trasformatori a valle, impianti industriali, edifici commerciali o altri carichi collegati.
Quando è richiesta un'operazione di commutazione autorizzata, il comando muove i contatti. Il sistema di interruzione basato su SF6 aiuta a estinguere l'arco generato durante la separazione dei contatti, a condizione che le condizioni di corrente e di commutazione rimangano entro la capacità nominale dell'apparecchiatura.
Gli operatori possono utilizzare interruttori posizionati strategicamente per dividere un alimentatore di distribuzione in sezioni. Questa disposizione supporta la manutenzione pianificata, il trasferimento del carico e l'isolamento delle sezioni di rete designate. L'effettivo isolamento dei guasti dipende dallo schema di protezione, dal rilevamento dei guasti, dalla sequenza di commutazione e dal coordinamento con i dispositivi a monte e a valle.
A seconda della configurazione selezionata, l'interruttore può supportare il funzionamento manuale, elettrico o remoto. Quando sono inclusi controller e interfacce di comunicazione compatibili, può anche far parte di un sistema di automazione della distribuzione.
Per ulteriori opzioni di equipaggiamento, gli acquirenti possono esplorare la gamma di prodotti di interruttori di carico a media tensione di Anqiang Power e confrontare diverse disposizioni di commutazione prima di finalizzare le specifiche del progetto.
I parametri tecnici determinano se uno switch è adatto per una particolare rete. La tabella seguente riassume le specifiche principali pubblicate per il prodotto Anqiang Power FLW34-24/630-20. I valori devono essere verificati rispetto alla scheda tecnica corrente e alla configurazione approvata prima dell'acquisto.
| Parametro | Specifica pubblicata | Considerazione sulla selezione |
|---|---|---|
| Modello del prodotto | FLW34-24 / FLW34-24/630-20 | Confermare l'esatta designazione del modello sul preventivo e sulla scheda tecnica. |
| Opzioni di tensione nominale | 11kV, 24kV, 33kV | Adattare la versione selezionata ai requisiti di tensione e isolamento della rete. |
| Corrente nominale | 630A | Controllare la corrente di carico continuativo e le condizioni operative previste. |
| Frequenza nominale | 50/60Hz indicato sulla pagina del prodotto | Confermare la frequenza applicabile per la configurazione ordinata. |
| Corrente di picco sopportata | 50kA | Verificare la base del test, la durata e il coordinamento con i livelli di errore del sistema. |
| Corrente nominale ammissibile di breve durata | 20/4kA/s come elencato | Richiedere chiarimenti sulla notazione e sulla sua durata applicabile. |
| Corrente nominale di ricarica e interruzione del cavo | 25A | Confermare l'idoneità per il servizio specifico di commutazione del cavo. |
| Corrente nominale di carica e interruzione della linea | 16A | Verificare l'applicazione di commutazione della linea aerea prevista. |
| Funzionamento meccanico | 6.000 operazioni elencate | Controllare le condizioni di prova e il programma di manutenzione. |
| Tasso relativo di perdita di gas | Non più dell'1% all'anno, come elencato | Confermare lo standard applicabile e il metodo di misurazione. |
| Protezione dell'involucro e del controller | IP44 elencato | Valutare l'esposizione, il posizionamento degli armadietti e le ulteriori esigenze di protezione ambientale. |
Nota importante sulle specifiche:L'elenco dei parametri pubblicato contiene voci abbreviate o potenzialmente ambigue, inclusa la notazione di frequenza e la notazione corrente di breve durata. Questi valori non devono essere interpretati come risultati di test verificati senza la conferma di Anqiang Power. In particolare, il valore nominale della tenuta ai picchi non equivale al potere di interruzione nominale in cortocircuito.
Per la documentazione di progetto, richiedere anche i rapporti di prova di tipo applicabili, i livelli di isolamento, i dettagli del meccanismo di funzionamento, la tensione di controllo, la disposizione dei terminali e i disegni di installazione. Questi documenti aiutano gli ingegneri a valutare l'intero gruppo di commutazione anziché fare affidamento su una singola valutazione principale.
Se progettato e sottoposto a manutenzione correttamente, un sezionatore di carico in SF6 offre numerosi vantaggi pratici per i sistemi di distribuzione aerei.
La struttura montata su palo posiziona le apparecchiature di commutazione direttamente sulla struttura di distribuzione. Ciò può ridurre la necessità di spazio aggiuntivo a livello del suolo e supportare layout di alimentazione laddove una sala elettrica interna dedicata non è pratica.
L'SF6 ha forti proprietà dielettriche ed è ampiamente utilizzato nelle apparecchiature elettriche ad alta tensione. All'interno di una camera di commutazione adeguatamente progettata, supporta l'isolamento e le prestazioni di estinzione dell'arco. La capacità di commutazione effettiva dipende dal design del contatto, dalle condizioni del gas, dal meccanismo operativo e dal servizio nominale.
Le opzioni manuali, motorizzate e con controllo remoto possono soddisfare diversi requisiti operativi. La commutazione remota può ridurre la necessità di visite sul campo durante la riconfigurazione di routine della rete, a condizione che il sistema di controllo e l’infrastruttura di comunicazione siano adeguatamente implementati.
Se integrato con controller e sistemi di supervisione compatibili, un interruttore montato su palo può contribuire alla gestione automatizzata dell'alimentatore. I tecnici devono confermare i protocolli di comunicazione, i requisiti di alimentazione ausiliaria, la logica di controllo e le disposizioni di interblocco prima di ordinare.
Una camera di commutazione sigillata può limitare l'esposizione dei componenti interni alla contaminazione esterna. Tuttavia, minori esigenze di manutenzione ordinaria non significano un funzionamento esente da manutenzione. I collegamenti meccanici, i circuiti di controllo, i componenti di isolamento e i parametri relativi al gas richiedono ancora l'ispezione secondo le istruzioni del produttore.
Un’ulteriore considerazione è la responsabilità ambientale. L'SF6 è un potente gas a effetto serra, pertanto i proprietari delle apparecchiature dovrebbero implementare la prevenzione delle perdite, il recupero del gas e una gestione conforme del fine vita. A seconda delle normative locali e degli obiettivi di sostenibilità del progetto, anche le tecnologie di isolamento alternative possono giustificare una valutazione.
Un interruttore-sezionatore di carico SF6 montato su palo da 24 kV è adatto per applicazioni di distribuzione esterna quando i valori nominali elettrici e le specifiche ambientali corrispondono all'installazione.
L'idoneità all'applicazione dipende da qualcosa di più della tensione nominale. È necessario valutare i livelli di cortocircuito, le funzioni di commutazione, la temperatura ambiente, l'altitudine, la gravità dell'inquinamento, il carico del vento, la resistenza del montaggio e le funzioni di controllo richieste.
I team di procurement dovrebbero valutare l’ambiente operativo completo invece di scegliere un dispositivo basandosi solo sulla tensione e sulla corrente. Una revisione strutturata può ridurre le lacune nelle specifiche ed evitare costose modifiche durante l'installazione.
Gli acquirenti che confrontano le apparecchiature di commutazione dovrebbero anche comprendere la distinzione tra un interruttore di carico e un interruttore automatico. Un interruttore di carico gestisce i normali compiti di commutazione specificati, mentre un interruttore automatico adeguatamente dimensionato è progettato per interrompere le correnti di guasto entro la sua capacità di interruzione dichiarata. La progettazione della protezione del sistema determina quali dispositivi sono necessari e come funzionano insieme.
Una corretta installazione è essenziale per il funzionamento sicuro delle apparecchiature esterne a media tensione. L'installazione e la messa in servizio devono essere eseguite da personale elettrico qualificato secondo procedure approvate, con il circuito isolato e tutti i relativi controlli di sicurezza in posizione.
Gli intervalli di manutenzione devono seguire le istruzioni del produttore, le normative elettriche applicabili e l'ambiente operativo effettivo. Potrebbe essere necessario aumentare la frequenza delle ispezioni nel caso in cui l'apparecchiatura sia esposta a condizioni meteorologiche avverse, forte contaminazione, cambi frequenti o condizioni operative anomale.
La manipolazione dell'SF6 deve essere eseguita da personale addestrato utilizzando attrezzature e procedure adeguate. Non scaricare mai il gas intenzionalmente come metodo di manutenzione ordinaria. Seguire i requisiti ambientali applicabili per il rilevamento, il recupero, lo stoccaggio e lo smaltimento delle perdite.
La sua funzione principale è creare e interrompere correnti di carico specificate in una rete di distribuzione esterna a media tensione. Supporta inoltre le operazioni di sezionamento e commutazione controllata dell'alimentatore. La protezione dai guasti deve essere assicurata da un sistema di protezione opportunamente coordinato.
Le informazioni sul prodotto pubblicate elencano una corrente nominale di 630 A. Gli acquirenti devono confermare l'esatta configurazione ordinata e le relative valutazioni tecniche applicabili prima dell'acquisto.
Sì, il funzionamento remoto è supportato come opzione di configurazione del prodotto. È necessario verificare per il progetto il controller, l'alimentazione ausiliaria, le interfacce di comunicazione e la compatibilità di automazione richiesti.
No. Un interruttore-sezionatore è progettato per interrompere correnti di carico specifiche, mentre un interruttore automatico è progettato per interrompere correnti di guasto entro la sua capacità di interruzione nominale. La corretta disposizione delle apparecchiature dipende dallo studio sulla protezione della rete e dagli standard applicabili.
Potenza Anqiang elenca le opzioni di tensione nominale di 11 kV, 24 kV e 33 kV. La configurazione disponibile, i requisiti di isolamento e i dettagli dimensionali devono essere verificati con il produttore.
SÌ. Sebbene la camera a gas sigillata possa ridurre l’esposizione alla contaminazione esterna, restano necessarie ispezioni periodiche. La manutenzione dovrebbe riguardare il meccanismo operativo, i componenti di isolamento, il sistema di controllo e le condizioni del gas come specificato dal produttore.
Fornire la tensione del sistema, la corrente nominale, la frequenza, l'ambiente di installazione, la modalità operativa richiesta, la tensione di controllo, la quantità, gli standard applicabili e l'ubicazione del progetto. Schemi unifilari, requisiti di montaggio ed eventuali condizioni ambientali speciali possono aiutare il fornitore a confermare la configurazione appropriata.
Un interruttore-sezionatore di carico SF6 montato su palo da 24 kV può svolgere un ruolo importante nella moderna distribuzione di media tensione consentendo la commutazione controllata del carico, supportando la sezionalizzazione dell'alimentatore e fornendo opzioni per il funzionamento locale o remoto. La sua efficacia dipende dalla corretta selezione elettrica, dalla protezione coordinata dai guasti, dall'installazione adeguata e dalla manutenzione responsabile a lungo termine.
Potenza Anqiang offre la serie FLW34-24 per progetti di distribuzione che richiedono apparecchiature di commutazione montate su palo, con specifiche di corrente nominale pubblicate di 630 A e molteplici opzioni di tensione. Prima di effettuare un ordine, confermare la scheda tecnica, la configurazione operativa, l'idoneità ambientale e la relativa documentazione di test. Se stai pianificando un aggiornamento di una utility, un progetto di distribuzione industriale o un'installazione di automazione della distribuzione, esamina i dettagli del prodotto econtattaciper discutere i requisiti di tensione, le specifiche tecniche e le esigenze di personalizzazione con il team di Anqiang Power.
