La differenza tra interruttori automatici e sezionatori

Interruttori automaticie i sezionatori possono entrambi interrompere i circuiti. A seconda del numero di poli possono funzionare su circuiti monofase o trifase. La funzione di un interruttore automatico è quella di proteggere il circuito e l'apparecchiatura. Di solito ha una funzione di sgancio automatico e può essere azionato con carico. Mentre un sezionatore serve solo per interrompere il circuito. Di solito non interrompe automaticamente il circuito e non può essere utilizzato con carico. Questo articolo, combinando le funzioni e le classificazioni di interruttori automatici e sezionatori, introduce in modo elaborato le differenze tra loro.

Interruttore automatico a bassa tensione

1. Funzione dell'interruttore

Protezione da sovraccarico: una volta che la corrente nel circuito supera la corrente nominale per un certo periodo di tempo, l'interruttore interromperà automaticamente il circuito. Ad esempio, se a una presa sono collegati troppi apparecchi elettrici ad alta potenza e la corrente si sovraccarica, l'interruttore interverrà per evitare che il circuito venga danneggiato a causa del surriscaldamento e anche per evitare di provocare un incendio.

2. Protezione da cortocircuito: se si verifica un cortocircuito nel circuito, ovvero la corrente diventa improvvisamente estremamente elevata, l'interruttore può interrompere rapidamente il circuito. Ciò impedisce che l'enorme corrente generata dal cortocircuito causi danni catastrofici ai cavi, alle apparecchiature elettriche, ecc.

3. Protezione da sottotensione (disponibile in alcuni interruttori automatici): quando la tensione di rete scende di una certa misura al di sotto della normale tensione operativa, l'interruttore automatico può interrompere automaticamente il circuito per proteggere le apparecchiature elettriche da eventuali danni dovuti alla sottotensione. Una volta che la tensione di rete ritorna alla normalità, alcuni interruttori automatici richiedono un ripristino manuale prima di poter essere nuovamente alimentati, mentre altri possono richiudersi automaticamente.

Interruttore automatico a bassa tensione

II. Funzioni dell'interruttore

Alimentazione di isolamento: la funzione principale dell'interruttore isolante è quella di isolare in modo affidabile le apparecchiature elettriche che necessitano di manutenzione dall'alimentazione sotto tensione, garantendo la sicurezza del personale di manutenzione. Ad esempio, quando si effettua la manutenzione delle apparecchiature elettriche di una determinata linea in una sottostazione, azionando il sezionatore, si può formare un chiaro punto di interruzione tra l'apparecchiatura e l'alimentazione, evitando che un'improvvisa erogazione di energia possa causare danni al personale di manutenzione.

2. Operazione di commutazione: in un sistema a doppia sbarra o altro sistema di cablaggio, l'interruttore isolante viene utilizzato per modificare la modalità di connessione del circuito, consentendo la commutazione dell'apparecchiatura o delle linee da un set di sbarre all'altro, garantendo così la regolazione flessibile della modalità operativa del sistema di alimentazione. Tuttavia, durante l'operazione di commutazione, l'interruttore di isolamento viene solitamente utilizzato insieme a dispositivi come gli interruttori automatici.

3. Funzionamento di piccoli circuiti di corrente: l'interruttore isolante può aprire e chiudere trasformatori di tensione non difettosi e parafulmini, sbarre collettrici, corrente capacitiva di apparecchiature direttamente collegate alla sbarra collettrice, nonché l'interruttore di messa a terra nel punto neutro del trasformatore, ecc., che sono tutti piccoli circuiti di corrente.

Interruttore automatico elettrico a bassa tensione

III. Interruttori classificati per modalità di intervento

Disgiuntore termico: Utilizza principalmente il principio secondo cui la lamina bimetallica si piega quando viene riscaldata. Quando la corrente è in sovraccarico, la lamina bimetallica si piega a causa del calore generato dalla corrente, attivando il meccanismo di sgancio che interrompe il circuito. Il tempo di azione di questo interruttore è correlato all'entità della corrente di sovraccarico; maggiore è la corrente di sovraccarico, minore è il tempo di azione.

2. Interruttore automatico elettromagnetico: basato sul principio dell'induzione elettromagnetica. Quando si verifica un cortocircuito nel circuito, un'improvvisa grande corrente genera una potente forza elettromagnetica, facendo agire il meccanismo di sgancio e interrompendo rapidamente il circuito. È estremamente sensibile alle correnti di cortocircuito.

3. Interruttore automatico elettronico: rileva la grandezza e le variazioni di corrente attraverso i componenti elettronici. Può implementare in modo più accurato funzioni di protezione come sovraccarico e cortocircuito e alcuni interruttori automatici elettronici hanno anche funzioni di controllo remoto e comunicazione, rendendolo un tipo di interruttore relativamente avanzato.

Sezionatore a bassa tensione

IV. Classificazione dei sezionatori per luogo di installazione

Sezionatore interno: solitamente installato nel locale di distribuzione o in altre aree all'interno degli edifici, viene utilizzato per isolare le operazioni delle apparecchiature elettriche interne. La sua struttura è relativamente compatta e il suo volume è piccolo perché le condizioni dell'ambiente interno sono relativamente stabili.

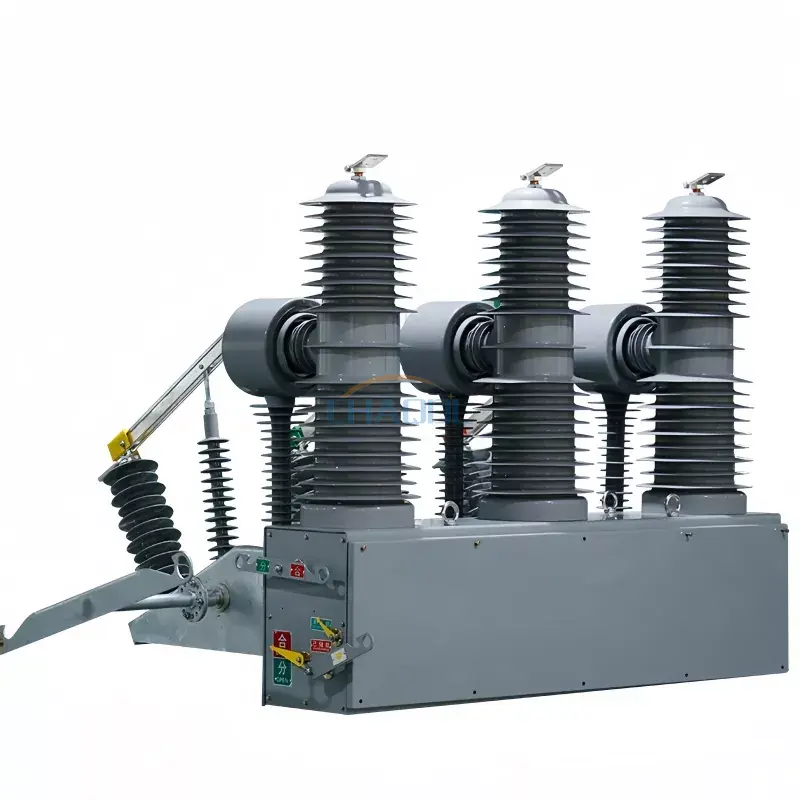

2. Sezionatori esterni: installati in sottostazioni esterne, linee di trasmissione e altri luoghi, devono essere in grado di resistere a varie condizioni meteorologiche complesse. La loro struttura è relativamente robusta e ha eccellenti proprietà impermeabili, antivento e resistenti alla corrosione.

Sezionatore ad alta tensione

V. Classificazione dei sezionatori in base al meccanismo di manovra

Sezionatore manuale: richiede l'azionamento manuale tramite la maniglia per eseguire l'apertura e la chiusura. L'operazione è semplice e diretta, con costi contenuti. Viene generalmente utilizzato in situazioni con livelli di tensione più bassi e operazioni meno frequenti.

2. Sezionatore elettrico: le azioni di apertura e chiusura sono ottenute tramite un meccanismo di comando elettrico. Questo tipo di sezionatore consente il controllo remoto, facilitando il controllo centralizzato e le operazioni automatizzate in grandi sottostazioni e altre strutture simili. Tuttavia, ha un costo relativamente più elevato e una struttura più complessa.
