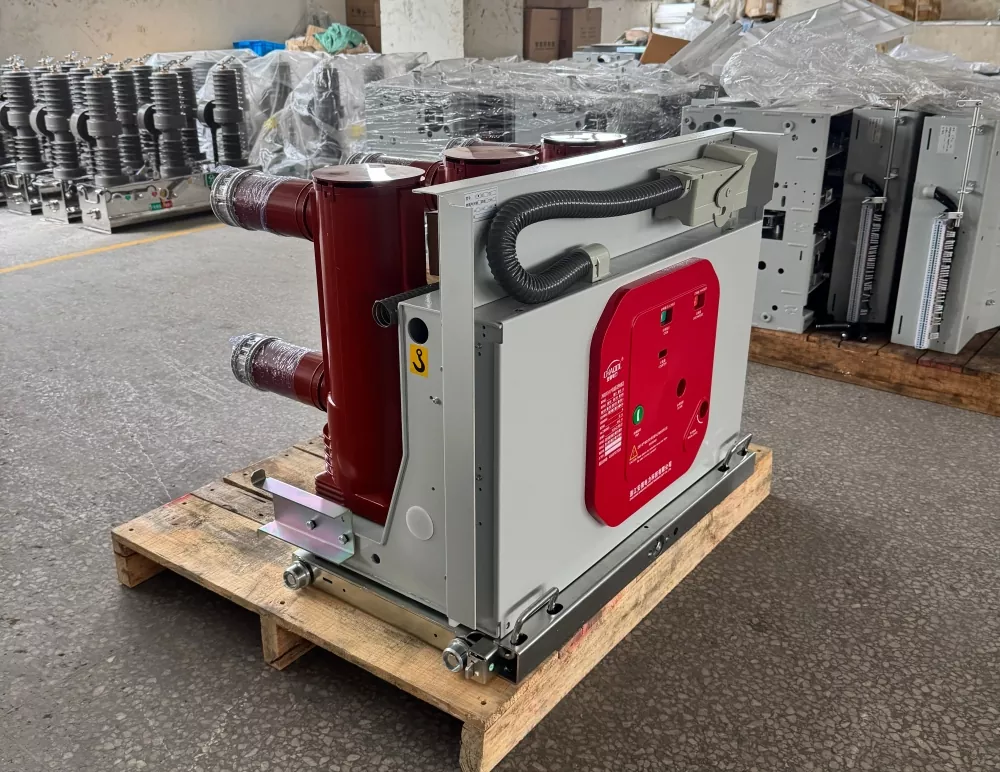

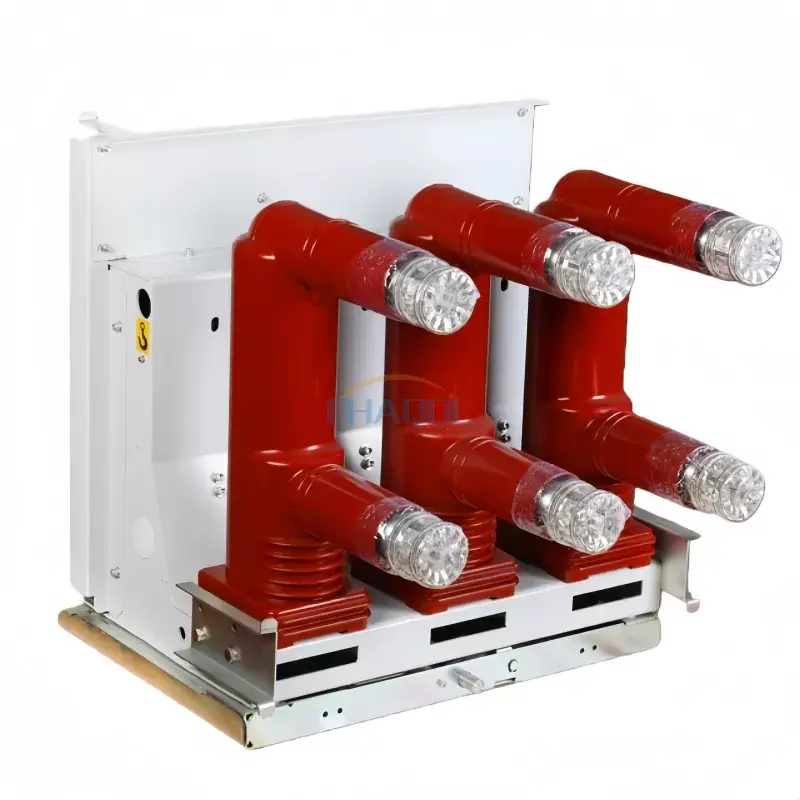

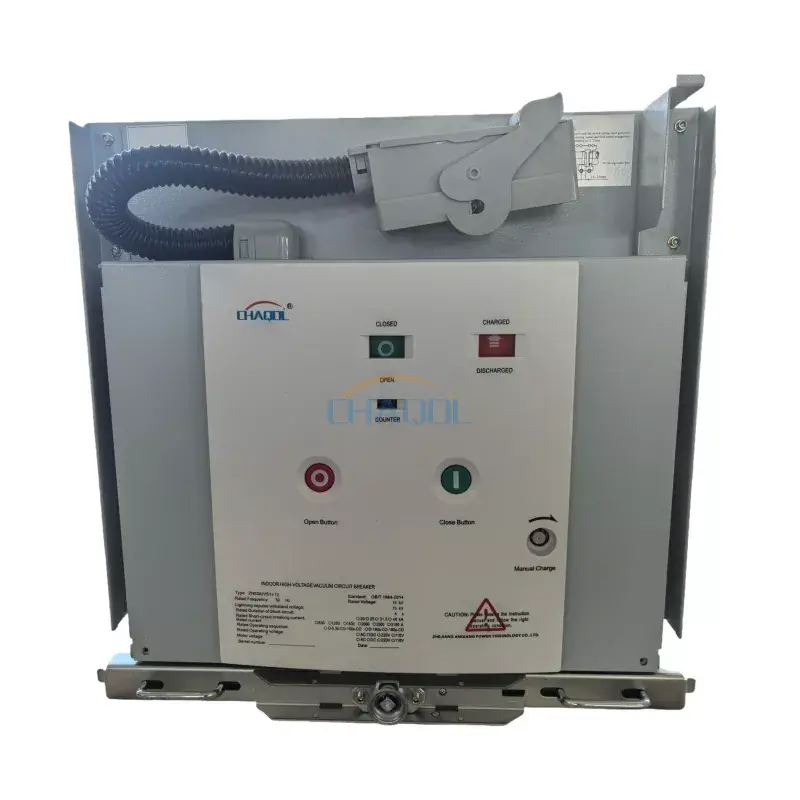

ILInterruttore automatico estraibile per interni da 12 kV(Modello: ZN63(VS1)-12) è un interruttore automatico sotto vuoto a media tensione ad alte prestazioni progettato per sistemi di distribuzione dell'alimentazione trifase CA 50 Hz. È dotato di un meccanismo operativo e di un corpo dell'interruttore integrati, che forniscono una struttura compatta, eccellenti prestazioni di commutazione e una lunga durata. L'interruttore può essere installato come unità estraibile ed è completamente compatibile con KYN28 e altri sistemi di quadri di media tensione.
Progettato con tecnologia avanzata di interruzione del vuoto, ilInterruttore automatico estraibile per interni da 12 kVoffre una protezione affidabile contro sovraccarichi e cortocircuiti supportando operazioni di commutazione frequenti. È ampiamente utilizzato in sottostazioni, impianti industriali, edifici commerciali, centrali elettriche, operazioni minerarie e progetti infrastrutturali in cui è richiesta una protezione affidabile dalla media tensione.
| Tensione nominale | 12kV/17,5kV |
| Frequenza nominale | 50Hz |
| Tensione nominale di resistenza agli impulsi di fulmine | 75kV |
| Tensione di resistenza alla frequenza di alimentazione (1 min) | 42kV |
| Corrente nominale | 630A/1250A |
| Corrente di interruzione nominale di cortocircuito | 20kA/25kA |
| Corrente di cortocircuito nominale | 50kA / 63kA |
| Corrente nominale di tenuta a breve termine | 20kA/4s |
| Operazioni di interruzione di cortocircuito | 30 volte |
| Vita meccanica | 10.000 operazioni |
| Tensione di accumulo dell'energia | 220 V CA / 110 V CA / 220 V CC / 110 V CC |
| Orario di chiusura | 35–70 ms |
| Orario di apertura | 20–50 ms |
| Velocità media di chiusura | 0,5–0,8 m/s |
| Velocità media di apertura | 0,9–1,2 m/s |
| Contatta Gap | 11±1 mm |
| Contatta Overtravel | 3,5±0,5 mm |
| Contatta Tempo di rimbalzo | ≤2ms |

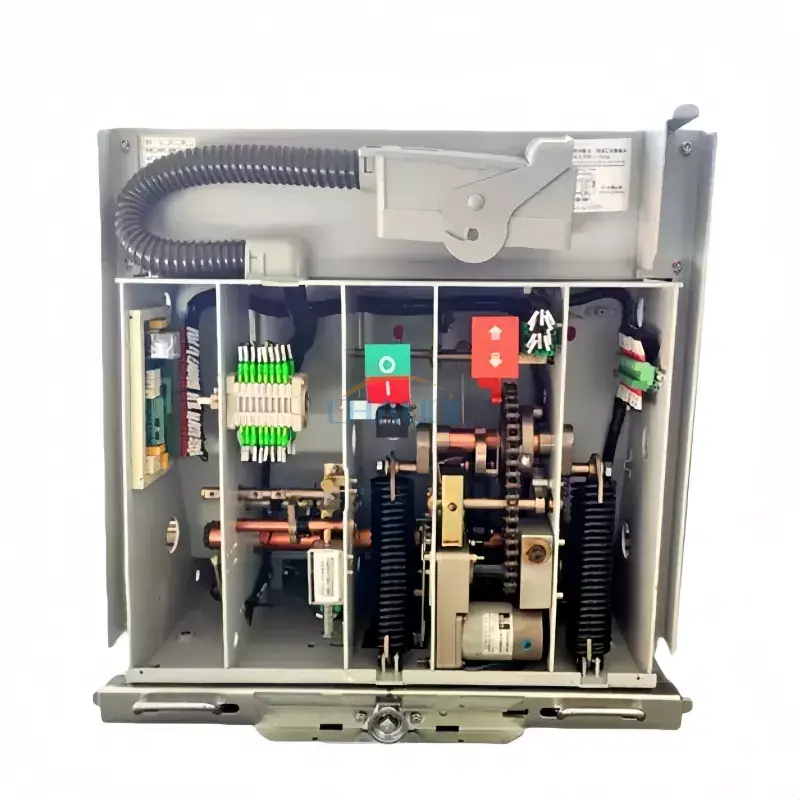

L'interruttore adotta una struttura modulare che integra il meccanismo operativo con l'ampolla in vuoto, riducendo lo spazio di installazione e migliorando la stabilità operativa. L'ampolla sottovuoto sigillata elimina efficacemente la manutenzione correlata all'arco e offre eccellenti prestazioni di isolamento per tutta la sua durata di servizio.
Il suo design estraibile consente una sostituzione rapida e una manutenzione conveniente senza influenzare l'intero gruppo del quadro, contribuendo a ridurre i tempi di inattività e i costi di manutenzione nei sistemi di distribuzione di media tensione.
ILInterruttore automatico estraibile per interni da 12 kVtrova ampia applicazione negli impianti elettrici di media tensione che richiedono una protezione affidabile e frequenti operazioni di commutazione.
Cos'è un interruttore automatico estraibile per interni da 12 kV?
Si tratta di un interruttore automatico sotto vuoto di media tensione progettato per proteggere e controllare le apparecchiature elettriche interrompendo le correnti di sovraccarico e di cortocircuito nei sistemi di distribuzione dell'alimentazione interni.
Questo interruttore può essere utilizzato con il quadro KYN28?
SÌ. È completamente compatibile con i quadri blindati KYN28 e altri sistemi simili di quadri di media tensione.
Quali sono i vantaggi del design estraibile?
La struttura estraibile consente una sostituzione rapida, una manutenzione più semplice, tempi di fermo ridotti e una maggiore sicurezza operativa rispetto agli demolitori a montaggio fisso.
Questo interruttore è adatto per commutazioni frequenti?
SÌ. Con una durata meccanica fino a 10.000 operazioni e una tecnologia di ampolla sotto vuoto durevole, è progettato per applicazioni che richiedono commutazioni frequenti.
Quali industrie utilizzano comunemente questo prodotto?
È ampiamente utilizzato in sottostazioni, centrali elettriche, impianti industriali, miniere, metallurgia, lavorazione chimica, progetti infrastrutturali e sistemi di distribuzione dell'energia commerciale.
