Un trasformatore di corrente a sequenza zero è un trasformatore di corrente specializzato utilizzato per rilevare la corrente residua o a sequenza zero causata da squilibrio di corrente e guasti a terra. A differenza dei trasformatori di corrente convenzionali che misurano principalmente le singole correnti di fase, questo dispositivo monitora la corrente combinata che passa attraverso il nucleo del trasformatore. In condizioni operative normali la somma vettoriale delle correnti monitorate è prossima allo zero. Quando si verifica un guasto a terra o un percorso di dispersione, l'equilibrio cambia e viene rilevata una corrente residua. Questo segnale può quindi essere trasferito a un relè di protezione per avviare un'azione protettiva appropriata.
Per le reti di distribuzione industriale, le sottostazioni, i quadri di comando e i progetti di retrofit, la scelta del trasformatore giusto richiede attenzione alla progettazione del nucleo, alle dimensioni dell'apertura, all'isolamento, al metodo di installazione, alla precisione, alla compatibilità dei relè e alle condizioni ambientali. Un trasformatore di corrente a sequenza zero opportunamente selezionato può migliorare il monitoraggio dei guasti aiutando i sistemi di protezione a rispondere in modo più efficace.
Cos'è un trasformatore di corrente a sequenza zero?
Come funziona un trasformatore di corrente a sequenza zero?
Quali sono le caratteristiche principali di un moderno trasformatore di corrente a sequenza zero?
Dove viene utilizzato un trasformatore di corrente a sequenza zero?
Come scegliere il trasformatore giusto?
Cosa bisogna considerare durante l'installazione?
Specifiche del prodotto e riferimento alla selezione
Un trasformatore di corrente a sequenza zero, spesso chiamato trasformatore di corrente di bilanciamento del nucleo o trasformatore di corrente residua, è progettato per rilevare lo squilibrio di corrente all'interno di un circuito elettrico. La sua applicazione principale è l'identificazione della corrente residua associata a guasti a terra, problemi di isolamento o percorsi di dispersione.
Il concetto di funzionamento è diverso da quello di un trasformatore di corrente di fase convenzionale. Invece di misurare un solo conduttore, i conduttori appartenenti al circuito protetto passano attraverso il nucleo magnetico. Quando le correnti che fluiscono attraverso i conduttori sono equilibrate, i loro effetti magnetici si annullano in gran parte. Quando un guasto fa sì che la corrente fluisca attraverso un percorso involontario, nel nucleo si sviluppa un campo magnetico residuo e l'avvolgimento secondario produce un segnale corrispondente.
Questo principio di funzionamento consente al trasformatore di funzionare insieme a relè di protezione e altre apparecchiature di monitoraggio. Per gli ingegneri elettrici e gli integratori di sistemi, il dispositivo funge quindi da importante componente di rilevamento all'interno di uno schema generale di protezione dai guasti a terra.
Il principio di funzionamento è strettamente correlato alla legge attuale di Kirchhoff. In un circuito trifase equilibrato la somma vettoriale delle correnti di fase è teoricamente nulla:
Ia + Ib + Ic = 0
Di conseguenza, il flusso magnetico generato all'interno del nucleo è ridotto al minimo e l'uscita secondaria rimane molto piccola.
Quando si verifica un guasto a terra, parte della corrente lascia il circuito previsto attraverso un percorso non previsto. L’equilibrio attuale è quindi disturbato:
Ia + Ib + Ic ≠ 0
La corrente residua risultante crea un flusso magnetico nel nucleo. L'avvolgimento secondario genera quindi un segnale elettrico che può essere rilevato da un relè di protezione.
Una tipica sequenza di protezione può essere riassunta come segue:
Questo processo consente a un sistema di protezione di identificare la corrente residua anomala senza fare affidamento esclusivamente sulle misurazioni dei singoli trasformatori di corrente di fase.

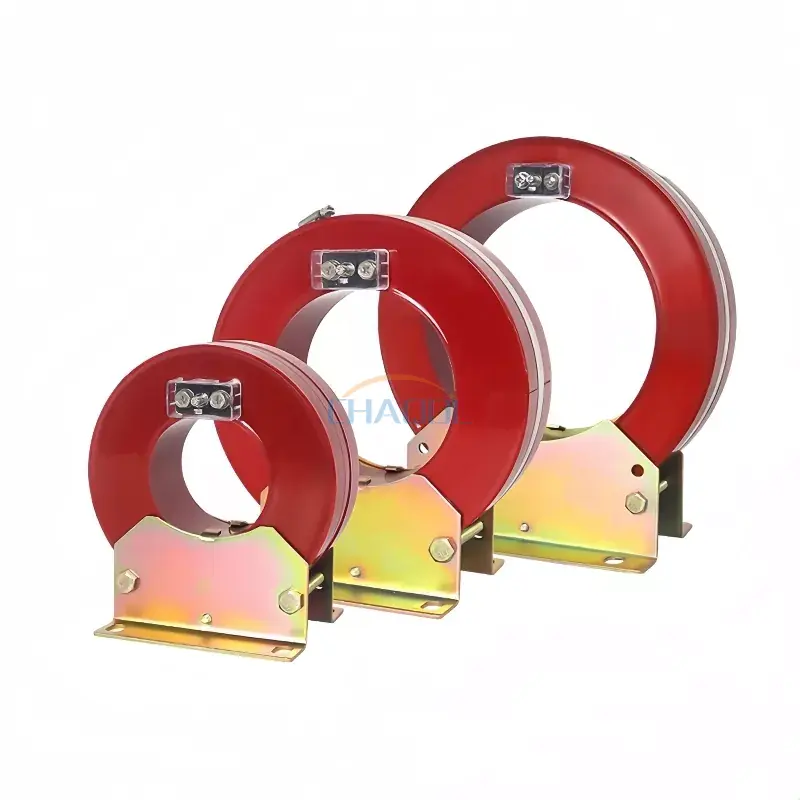

Per le applicazioni elettriche industriali, la costruzione meccanica e le prestazioni elettromagnetiche sono ugualmente importanti. La serie LXK di Anqiang Power utilizza un design a nucleo diviso con fusione sotto vuoto di resina epossidica, consentendo l'installazione del trasformatore attorno ai cavi primari esistenti senza richiedere la rimozione del cavo. Ciò può essere particolarmente utile per progetti di retrofit e manutenzione in cui ridurre al minimo i tempi di inattività è una priorità.
Diverse caratteristiche dovrebbero essere considerate quando si valuta questo tipo di trasformatore:
Queste caratteristiche rendono i progetti split-core particolarmente pratici quando si aggiorna l'infrastruttura elettrica esistente senza modifiche estese del circuito primario.
Un trasformatore di corrente a sequenza zero può essere integrato in un'ampia gamma di sistemi di distribuzione e protezione dell'alimentazione. Il suo ruolo principale è fornire informazioni sulla corrente residua alle apparecchiature di protezione o monitoraggio.
Le applicazioni tipiche includono:
Ad esempio, in un armadio di distribuzione, il trasformatore può monitorare i conduttori che alimentano un circuito a valle. Se il deterioramento dell'isolamento provoca un flusso di corrente verso terra, la corrente residua risultante può essere rilevata e trasmessa a un relè di protezione. Il relè può quindi determinare se la condizione misurata richiede l'interruzione del circuito.
Questo approccio è prezioso perché il rilevamento tempestivo di condizioni di corrente anomale può aiutare a ridurre il rischio di danni alle apparecchiature, tempi di inattività prolungati e incidenti di sicurezza elettrica.
La scelta di un trasformatore di corrente a sequenza zero non dovrebbe essere basata solo sulla dimensione dell'apertura. Gli ingegneri dovrebbero valutare insieme il sistema elettrico, l'ambiente di installazione, il relè di protezione e la disposizione meccanica.
| Fattore di selezione | Cosa considerare | Perché è importante |
|---|---|---|
| Apertura del nucleo | Abbinare il diametro interno alla disposizione del cavo o del conduttore | Garantisce un'installazione pratica e uno spazio sufficiente |
| Tensione del sistema | Verificare la compatibilità con l'impianto elettrico | Supporta un isolamento adeguato e un funzionamento sicuro |
| Corrente residua | Determinare l'intervallo di rilevamento previsto | Contribuisce a garantire un'adeguata sensibilità di protezione |
| Compatibilità relè | Controllare i requisiti dell'uscita secondaria e del relè | Garantisce che il sistema di protezione possa interpretare correttamente il segnale |
| Metodo di installazione | Prendi in considerazione la costruzione a nucleo solido o diviso | I modelli split-core sono vantaggiosi per le applicazioni di retrofit |
| Condizioni ambientali | Temperatura, livello di inquinamento, umidità e luogo di installazione | Supporta un funzionamento affidabile a lungo termine |
Per le applicazioni di retrofit, un trasformatore apribile può offrire un vantaggio pratico significativo perché i tecnici possono generalmente installarlo attorno a una disposizione di cavi esistente anziché smontare completamente il circuito primario.
Una corretta installazione è essenziale per una misurazione affidabile della corrente differenziale. Il percorso del conduttore attraverso l'apertura del trasformatore deve seguire il progetto di protezione in modo che il trasformatore misuri il rapporto di corrente completo del circuito protetto.
Prima dell'installazione, gli ingegneri dovrebbero verificare:
Per la serie LXK di riferimento, le condizioni operative normali indicate includono l'installazione interna, un intervallo di temperatura ambiente compreso tra -5°C e 40°C e ambienti non corrosivi e poco inquinati. Gli ingegneri devono sempre confermare le effettive condizioni del progetto confrontandole con la documentazione tecnica del prodotto selezionato prima dell'installazione.
La serie LXK di Anqiang Power offre molteplici opzioni di apertura per adattarsi a diverse disposizioni di cavi primari. Le dimensioni disponibili vanno da circa 80 mm a 300 mm, offrendo agli ingegneri flessibilità nell'integrazione del trasformatore nelle apparecchiature di distribuzione esistenti.
| Modello | Apertura D | Dimensione E | Dimensione L | Dimensione L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Per informazioni dettagliate sul prodotto, gli ingegneri possono esaminare ilPagina del prodotto Trasformatore di corrente a sequenza zeroe confrontare le dimensioni di apertura disponibili con i requisiti fisici dell'installazione.
Il suo scopo principale è quello di rilevare la corrente residua o omopolare associata a guasti a terra e correnti di dispersione. L'uscita può essere collegata a un relè di protezione per il monitoraggio e l'isolamento dei guasti.
SÌ. Una costruzione split-core è particolarmente vantaggiosa per applicazioni di retrofit e manutenzione perché il trasformatore può essere assemblato attorno a un cavo esistente senza richiedere la disconnessione del cavo primario.
Un trasformatore di corrente convenzionale generalmente misura la corrente in un singolo conduttore, mentre un trasformatore a sequenza zero rileva la corrente residua risultante dalla relazione vettoriale dei conduttori che passano attraverso il suo nucleo.
Le applicazioni tipiche includono armadi di distribuzione, sottostazioni, unità principali ad anello, sistemi di protezione di trasformatori, gruppi di quadri e pannelli di protezione di interruttori automatici.
Fattori importanti includono l'apertura del nucleo, i requisiti dell'impianto elettrico, la corrente residua prevista, l'uscita secondaria, la compatibilità dei relè, i requisiti di isolamento, il metodo di installazione e le condizioni ambientali.
Un trasformatore di corrente a sequenza zero è un componente di rilevamento critico per i moderni sistemi di rilevamento dei guasti a terra e di protezione elettrica. Monitorando la corrente residua creata quando il normale equilibrio della corrente è disturbato, fornisce ai relè di protezione informazioni preziose per identificare condizioni operative anomale. La costruzione split-core migliora ulteriormente la flessibilità di installazione, soprattutto nei progetti di retrofit e manutenzione.
Per i progetti che richiedono un rilevamento affidabile della corrente residua, Anqiang Power offre soluzioni della serie LXK con diverse dimensioni di apertura, fusione sotto vuoto di resina epossidica, nuclei in acciaio al silicio laminato a freddo e avvolgimenti in rame privi di ossigeno. Se stai selezionando un trasformatore adatto per una rete di distribuzione, un quadro elettrico o un sistema di protezione,contattaciper discutere i vostri requisiti tecnici e trovare una soluzione di trasformatore di corrente a sequenza zero adatta alla vostra applicazione.
