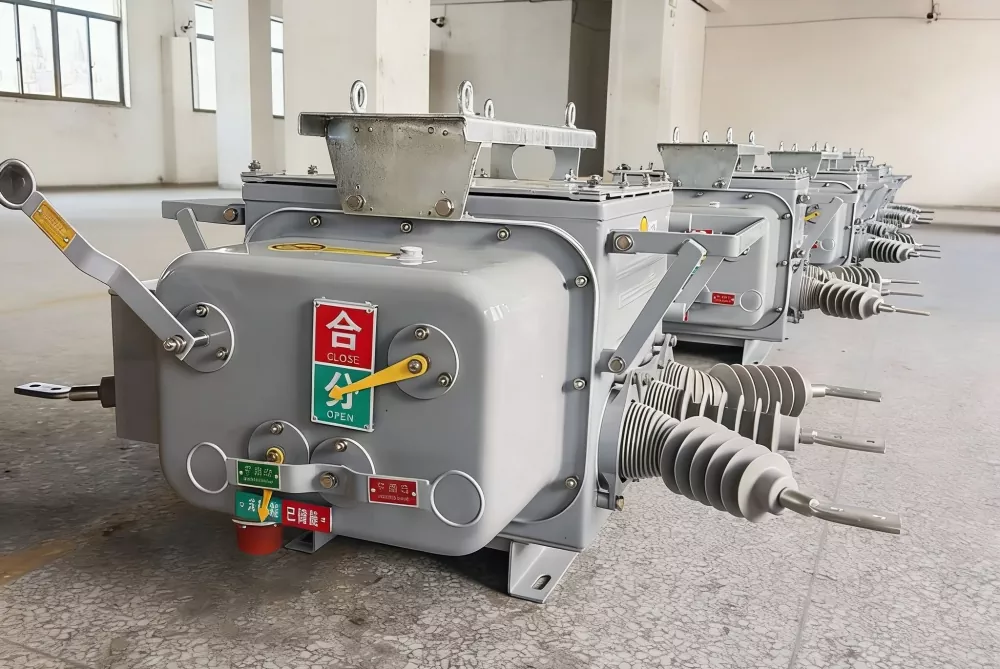

Interruttore automatico montato su palo esterno da 12 KV

Model:ZW20-12F

Anqiang Power è un produttore cinese di interruttori automatici montati su palo per esterni da 12 kV. Questa apparecchiatura di distribuzione dell'alimentazione montata su palo per esterni ha una tensione nominale di 12 kV e funziona con CA trifase a 50 Hz. Presenta eccellenti capacità di richiusura se utilizzato con un controller, soddisfacendo i requisiti dei sistemi di automazione della distribuzione. Viene utilizzato principalmente per l'accensione e lo spegnimento delle correnti di carico e delle correnti di cortocircuito nei sistemi di alimentazione da 10 kV e viene utilizzato nelle sottostazioni e nei sistemi di distribuzione delle imprese industriali e minerarie.

Invia richiesta

Descrizione del prodotto

Potenza Anqiangpresenta la serie ZW20-12F, una generazione successivaInterruttore automatico su palo da esterno 12KVprogettato per sistemi di distribuzione aerea trifase AC 50Hz. Progettato con tecnologia avanzata di interruzione del vuoto e involucro sigillato con gas SF6 (design a pressione relativa zero), questo interruttore integra perfettamente le funzioni di un interruttore automatico in vuoto, di un richiuditore e di un sezionatore. Che tu gestisca una rete di elettrificazione rurale, un sistema di distribuzione di un parco industriale o un progetto di automazione della rete intelligente, la ZW20-12F offre protezione affidabile dai guasti e funzionalità di controllo remoto.

ZW20-12F rispetto al tradizionale martello da esterno

Interruttore esterno ZW20-12F

Design avanzato con montaggio su palo

✓ Pressione relativa zero del gas SF6– Sicuro ed ecologico
✓ Connettore aeronautico per cablaggio secondario– Facile integrazione del controller
✓ Struttura sigillata esente da manutenzione
✓ Costruito per sistemi di automazione della distribuzione (DA).

Demolitore tradizionale

Olio convenzionale/frantumatore SF6

✓ Richiede una manutenzione periodica
✓ Funzionamento con pressione del gas più elevata
✓ Cablaggio di controllo ingombrante
✓ Funzionalità di richiusura limitata

📍 Guida alla candidatura e alla selezione: scenari del mondo reale

✅ Scenario 1: Rete di elettrificazione rurale da 10 kV (linee aeree)
UtilizzoZW20-12Fcome dispositivo di protezione principale sulle linee secondarie. Con il controller del dispositivo di richiusura automatico, elimina i guasti temporanei e riduce i tempi di inattività. Il connettore aeronautico semplifica il cablaggio sul campo.

✅ Scenario 2: Sistema di distribuzione del parco industriale
Lo ZW20-12F gestisce una corrente di carico di 630/1000 A e interrompe i guasti di cortocircuito fino a 25 kA. Il suo design esente da manutenzione riduce i costi operativi per la distribuzione dell'energia in fabbrica.

✅ Scenario 3: Automazione Smart Grid (Automazione Feeder)
Se abbinato a un controller di automazione dell'alimentatore, lo ZW20-12F supporta il monitoraggio remoto, l'isolamento dei guasti e il ripristino del servizio, ideale per i moderni progetti di automazione della distribuzione.

📋 Specifiche tecniche – Tipo testato (GB/T 1984 / IEC 62271-100)

Progetto	Valore del parametro
Tensione nominale	12kV
Frequenza nominale	50Hz
Corrente nominale	630/1000 A
Corrente di interruzione nominale di cortocircuito	20/25kA
Corrente nominale di tenuta di picco	50/63kA
Corrente nominale ammissibile di breve durata	20/25kA
Corrente nominale di chiusura in cortocircuito	50/63kA
Sequenza operativa nominale	Apri - 0,3 secondi - Chiudi - 180 secondi - Apri - Chiudi
Vita meccanica	10.000 volte
Cicli di interruzione della corrente nominale	10.000 volte
Potere di interruzione nominale in cortocircuito	30 volte
Pressione nominale del gas SF6	0 MPa

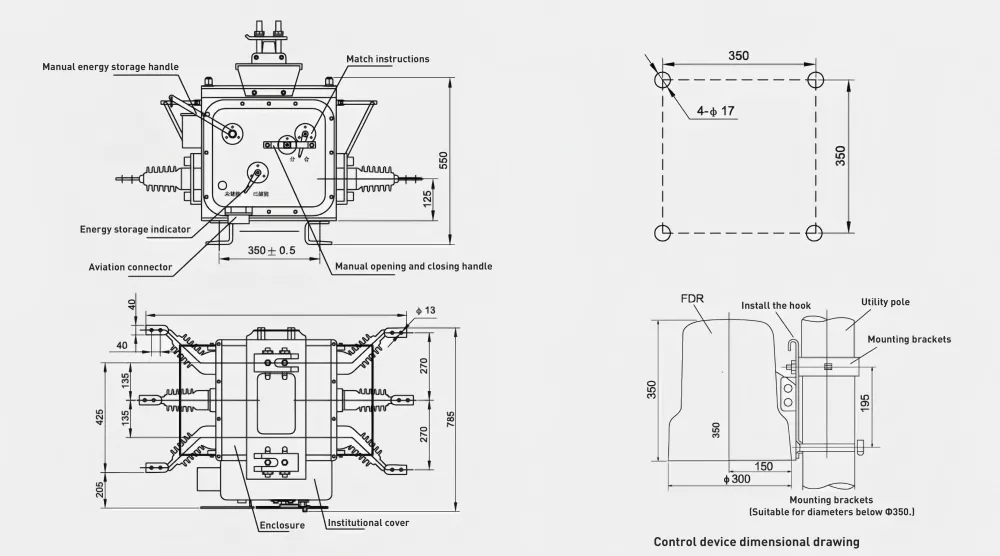

📐 Dimensioni del prodotto e suddivisione dei componenti

ZW20-12F outdoor pole mounted circuit breaker dimensions

Layout meccanico ZW20-12F– 1. Ampolla sotto vuoto, 2. Meccanismo di comando a molla, 3. Trasformatori di corrente, 4. Custodia sigillata in SF6, 5. Connettore aeronautico (controllo secondario), 6. Maniglia di azionamento manuale, 7. Terminale di terra, 8. Staffa di montaggio su palo, 9. Camera d'arco.

La ZW20-12F è dotata di adesign compatto e leggeroche si monta direttamente su pali di cemento. ILconnettore aeronauticosemplifica il cablaggio sul campo tra l'interruttore e il controller intelligente, riducendo significativamente i tempi di installazione rispetto alle morsettiere tradizionali.

🏭 Perché Anqiang Power? – Il vostro partner affidabile per gli interruttori automatici da esterno

Diretto in fabbrica– Nessun intermediario, prezzo e tempi di consegna migliori (15-25 giorni).
Tipo testato– GB/T 1984, IEC 62271-100, completamente certificato.
Personalizzazione pronta– Integrazione del controller, valori nominali di corrente speciali, marchio OEM.
Riferimenti globali– Fornito nel Sud-Est asiatico, Medio Oriente, Africa, Sud America.

📌 Riferimenti reali del progetto:

✅ Indonesia– Oltre 500 unità di ZW20-12F impiegate in progetti di elettrificazione rurale a Giava e Sumatra (2023-2025).

✅ Filippine– 300 set di ZW20-12F con controller di riarmo automatico forniti a NGCP per l'aggiornamento dell'automazione dell'alimentatore da 10 kV.

Domande frequenti

D1: Qual è la differenza tra ZW20-12F e i tradizionali demolitori da esterno?
R: ZW20-12F presenta un design a pressione relativa zero del gas SF6 (sicuro ed ecologico), un connettore aeronautico per una facile integrazione del controller e una struttura sigillata esente da manutenzione. Gli interruttori tradizionali richiedono una manutenzione periodica e presentano cablaggi più complessi.

Q2: Questo interruttore può essere utilizzato con un controller di riarmo automatico?
R: Sì. La ZW20-12F è progettata per l'automazione della distribuzione. Se abbinato a un controller di richiusura, supporta la cancellazione automatica dei guasti e sequenze di richiusura multiple (Apertura - 0,3 s - Chiusura - 180 s - Apertura - Chiusura).

D3: Qual è la durata meccanica della ZW20-12F?
R: 10.000 operazioni meccaniche in condizioni di servizio normali, grazie al robusto meccanismo di azionamento a molla e all'ampolla in vuoto sigillata.

Q4: L'interruttore è esente da manutenzione? Che cosa significa?
R: Sì. Il gas SF6 è sigillato a pressione relativa pari a zero, eliminando la necessità di rabbocco periodico di gas. L'ampolla in vuoto non richiede manutenzione dei contatti. Ciò riduce significativamente i costi operativi.

Q5: fornite il servizio OEM/ODM?
R: Assolutamente. Offriamo branding personalizzato, configurazioni specifiche di corrente nominale e integrazione del controller. I campioni di pre-produzione sono disponibili con un lead time di 7-10 giorni.

📩 Hai bisogno di una soluzione personalizzata o di un listino prezzi?

Comunicaci la corrente nominale, i requisiti del controller e la quantità target. Risponderemo entro 24 ore.

Richiedi preventivo →
