Potenza Anqiangsviluppa ilTrasformatore di corrente per interni da 10 KVper la misurazione di media tensione e la protezione dei relè, con il modello LZZBJ9-10 dotato di isolamento in resina epossidica completamente chiuso, opzioni di corrente secondaria 5 A/1 A e molteplici configurazioni di corrente primaria per applicazioni di distribuzione dell'alimentazione interna.
Un trasformatore di corrente è un componente chiave nei sistemi elettrici di media tensione perché converte l'elevata corrente primaria in un segnale secondario standardizzato che può essere elaborato in modo sicuro da contatori, apparecchiature di monitoraggio e relè di protezione. Il trasformatore di corrente per interni LZZBJ9-10 da 10 KV è progettato per circuiti CA interni da 10 KV e inferiori a 50 Hz o 60 Hz. La sua struttura in resina epossidica completamente chiusa combina isolamento, protezione meccanica e installazione compatta in un'unica struttura. Con opzioni di corrente primaria che vanno da 5 A a 2500 A, corrente secondaria di 1 A o 5 A e un livello di isolamento di 12/42/75 KV, può essere configurato per diversi requisiti di misurazione e protezione.
Sommario
- Cos'è un trasformatore di corrente per interni da 10 KV?
- Come funziona in un sistema di media tensione?
- Quali parametri tecnici dovrebbero controllare gli acquirenti?
- Quali caratteristiche di progettazione supportano un funzionamento affidabile?
- Dove viene comunemente utilizzato?
- Come scegliere la TC giusta?
- Domande frequenti
- Parla con Anqiang Power per una soluzione personalizzata
Cos'è un trasformatore di corrente per interni da 10 KV?

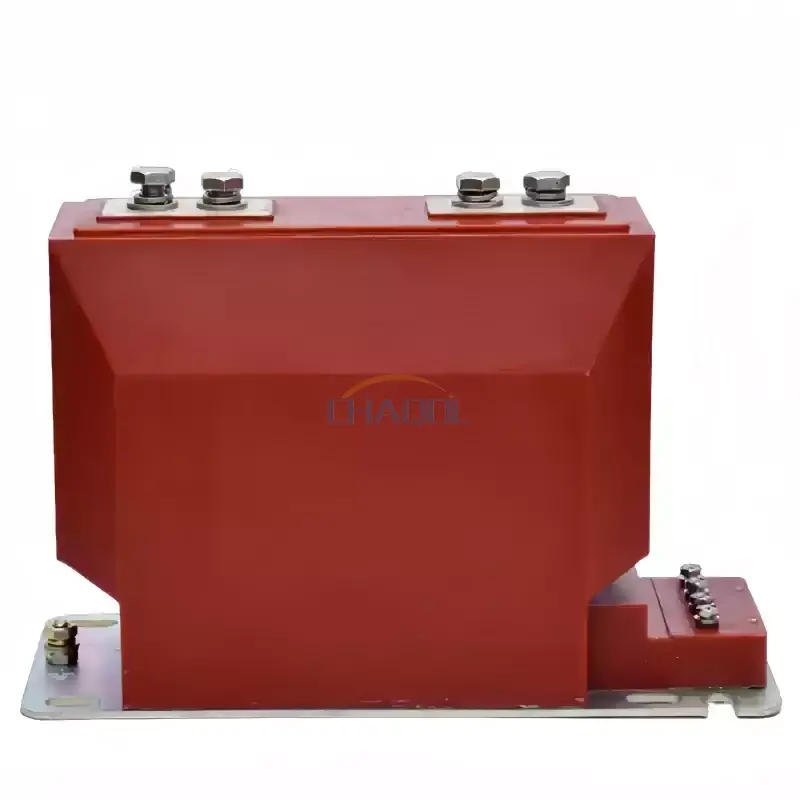

Un trasformatore di corrente per interni da 10 KV è un trasformatore di misura progettato per misurare e monitorare la corrente negli impianti elettrici interni a media tensione. Invece di collegare strumenti di misura e relè di protezione direttamente a correnti primarie elevate, il trasformatore riduce la corrente a un valore secondario standardizzato che può essere gestito dalle apparecchiature a valle.
Il modello LZZBJ9-10 è progettato per circuiti da 10 KV e inferiori con una frequenza nominale di 50 Hz o 60 Hz. Secondo le specifiche del produttore, utilizza una struttura in resina epossidica completamente chiusa ed è adatto per la misurazione della corrente, della misurazione dell'energia e della protezione dei relè.
Questa disposizione crea un isolamento elettrico tra il circuito primario e le apparecchiature di misurazione o protezione fornendo al contempo un segnale di corrente utilizzabile. Di conseguenza, il CT diventa un'importante interfaccia tra apparecchiature elettriche ad alta potenza e sistemi di monitoraggio di basso livello.
Come funziona in un sistema di media tensione?
Il principio di funzionamento si basa sull'induzione elettromagnetica. Quando la corrente scorre attraverso il conduttore primario, genera un campo magnetico nel nucleo del CT. L'avvolgimento secondario produce quindi una corrente proporzionale che può essere collegata a contatori, relè di protezione o dispositivi di monitoraggio.
Ad esempio, un sistema di distribuzione dell'energia può trasportare centinaia o migliaia di ampere sul lato primario, mentre l'apparecchiatura di monitoraggio collegata è progettata per una corrente standardizzata molto più piccola. Un TA opportunamente selezionato fornisce il rapporto di trasformazione richiesto affinché il circuito secondario possa rappresentare la condizione operativa primaria.
Funzioni di misura e protezione
- Misurazione corrente:Fornisce un segnale proporzionale per contatori elettrici e apparecchiature di monitoraggio.
- Gestione energetica:Supporta i sistemi di misurazione utilizzati per monitorare il consumo elettrico e le condizioni operative.
- Protezione relè:Fornisce segnali di corrente ai relè di protezione quando si verificano condizioni anomale o di guasto.
- Automazione della distribuzione:Fornisce informazioni aggiornate per i sistemi di monitoraggio e controllo automatizzati.
Il TA deve quindi essere selezionato in base sia alle normali esigenze di misura che alle caratteristiche di protezione dell'impianto elettrico.
Quali parametri tecnici dovrebbero controllare gli acquirenti?
La scelta di un trasformatore di corrente dovrebbe iniziare dai parametri elettrici dell'applicazione piuttosto che dalle sole dimensioni fisiche. La corrente primaria, la corrente secondaria, la classe di precisione, la potenza nominale, il livello di isolamento e le caratteristiche di resistenza al cortocircuito influiscono tutti sull'idoneità di un trasformatore di corrente per un particolare quadro o installazione di distribuzione.
| Parametro | Specifica LZZBJ9-10 | Perché è importante |
|---|---|---|
| Modello | LZZBJ9-10 | Identifica il design del CT e la configurazione del prodotto |
| Tensione di applicazione | 10KV e inferiore | Definisce l'intervallo del sistema di media tensione applicabile |
| Frequenza nominale | 50Hz/60Hz | Soddisfa i requisiti di frequenza regionali e di sistema |
| Corrente primaria | Configurazioni 5A–2500A | Deve corrispondere alla corrente del circuito primario prevista |
| Corrente secondaria | 1A o 5A | Deve corrispondere ai contatori e ai dispositivi di protezione collegati |
| Classi di precisione | Configurazioni 0.2, 0.5, 10P10 | Determina i requisiti prestazionali di misurazione e protezione |
| Potenza nominale | Configurazioni 10VA / 15VA | Dovrebbe corrispondere al carico del circuito secondario collegato |
| Livello di isolamento nominale | 12/42/75KV | Supporta il coordinamento dell'isolamento all'interno dell'impianto elettrico |
Questi valori devono essere sempre confrontati con il progetto elettrico effettivo, le apparecchiature collegate e i requisiti di progetto applicabili prima di ordinare.
Quali caratteristiche di progettazione supportano un funzionamento affidabile?
Isolamento completamente chiuso in resina epossidica
LZZBJ9-10 adotta una struttura di fusione in resina epossidica che racchiude completamente i componenti interni. Questa costruzione fornisce isolamento elettrico proteggendo al tempo stesso il gruppo interno dalle influenze ambientali comunemente incontrate negli ambienti interni dei quadri.
Costruzione integrata compatta
Il nucleo in ferro, l'avvolgimento secondario e il sistema di isolamento sono integrati in un corpo compatto. Ciò è utile laddove i quadri elettrici e gli armadi di distribuzione hanno uno spazio di installazione limitato. Un design compatto può anche semplificare l'integrazione delle apparecchiature e le disposizioni del cablaggio secondario.
Morsetti secondari protetti
Una morsettiera rinforzata fornisce una protezione aggiuntiva per il cablaggio secondario. Insieme alla base di messa a terra e alla struttura di montaggio, ciò contribuisce a supportare un'installazione ordinata e un accesso più sicuro durante l'ispezione e la manutenzione.
Molteplici configurazioni di corrente
Diverse configurazioni di corrente primaria consentono alla stessa famiglia di prodotti di affrontare un'ampia gamma di applicazioni di distribuzione. Le configurazioni disponibili vanno dai valori nominali a bassa corrente alle applicazioni ad alta corrente fino a 2500 A, in base alla configurazione del modello applicabile.
Dove viene comunemente utilizzato?
La struttura compatta e il design a media tensione rendono questo tipo di TA adatto a numerose applicazioni elettriche interne.
- Quadri interni:Fornisce segnali di corrente per circuiti di misurazione e protezione.
- Armadi di distribuzione elettrica:Supporta il monitoraggio di alimentatori e carichi elettrici.
- Sottostazioni compatte:Interfaccia i circuiti primari con le apparecchiature di misurazione e protezione.
- Sistemi energetici industriali:Aiuta a monitorare le condizioni operative elettriche negli impianti di produzione.
- Sistemi di gestione dell'energia:Fornisce informazioni attuali per il monitoraggio e l'analisi elettrica.
- Automazione della distribuzione:Supporta il rilevamento della corrente per il controllo e il monitoraggio elettrici automatizzati.
Nelle installazioni pratiche, il trasformatore può funzionare insieme a relè di protezione, contatori di energia, strumenti di monitoraggio e altre apparecchiature elettriche secondarie. Ciò rende particolarmente importanti specifiche accurate quando si integra un TA in un sistema di quadro esistente.
Come scegliere la TC giusta?
Per ingegneri, appaltatori elettrici, produttori di quadri e team di acquisto, la selezione del prodotto dovrebbe basarsi sull'applicazione elettrica completa piuttosto che sulla sola tensione nominale.
- Confermare la tensione del sistema.Verificare che il TA sia adatto alla rete di media tensione effettiva, come un'applicazione da 10 KV.
- Determinare la corrente primaria.Selezionare una corrente nominale primaria che corrisponda alle condizioni operative e di sistema previste.
- Scegli la corrente secondaria.Verificare se i contatori a valle e i relè di protezione richiedono una corrente secondaria di 1 A o 5 A.
- Definire il requisito di precisione.I circuiti di misura e protezione possono richiedere classi di precisione diverse.
- Controllare l'onere secondario.L'uscita nominale deve essere compatibile con il circuito secondario collegato.
- Verificare i requisiti di isolamento.Verificare che il livello di isolamento corrisponda all'impianto elettrico e al progetto.
- Verificare le condizioni di installazione meccanica.Dovrebbero essere rivisti i fori di montaggio, la posizione dei terminali, lo spazio disponibile nell'armadio e le disposizioni di messa a terra.
Per i progetti personalizzati, fornire al fornitore la tensione del sistema, la corrente primaria, la corrente secondaria, la classe di precisione, il carico nominale, l'ambiente di installazione e l'applicazione prevista può migliorare significativamente la selezione del modello e la comunicazione tecnica.
Domande frequenti
Qual è la funzione principale di un trasformatore di corrente per interni da 10 KV?
La sua funzione principale è trasformare l'elevata corrente primaria in una corrente secondaria inferiore standardizzata per la misurazione, il monitoraggio energetico e la protezione dei relè nei sistemi elettrici a media tensione.
Quali opzioni di corrente secondaria sono disponibili?
La specifica LZZBJ9-10 supporta opzioni di corrente secondaria nominale di 1 A e 5 A. L'opzione appropriata dovrebbe corrispondere alle apparecchiature di misurazione o protezione collegate.
Quale intervallo di corrente primaria può essere configurato?
Le configurazioni elencate coprono i valori di corrente primaria da 5 A a 2500 A. La configurazione esatta deve essere selezionata in base ai requisiti elettrici del progetto.
Questo TA può essere utilizzato sia per la misurazione che per la protezione?
SÌ. Il prodotto supporta diverse combinazioni di classi di precisione per applicazioni di misurazione e protezione. La configurazione richiesta dovrebbe essere determinata dallo schema di protezione e dai requisiti di misurazione.
Perché viene utilizzata la resina epossidica nella struttura CT?
La resina epossidica fornisce isolamento elettrico e incapsulamento meccanico. In una struttura completamente chiusa, aiuta anche a proteggere i componenti interni e supporta il funzionamento stabile negli ambienti interni dei quadri.
Dove è possibile installare questo tipo di trasformatore di corrente?
Le applicazioni tipiche includono quadri interni, armadi di distribuzione dell'energia, sottostazioni compatte, sistemi di alimentazione industriali, sistemi di gestione dell'energia e apparecchiature di automazione della distribuzione.
Parla con Anqiang Power per una soluzione personalizzata
Quando si seleziona un trasformatore di corrente di media tensione, è essenziale la corretta combinazione di corrente primaria, corrente secondaria, classe di precisione, potenza nominale, livello di isolamento e struttura di installazione. LZZBJ9-10 offre molteplici opzioni di configurazione per sistemi interni da 10 KV e inferiori, rendendolo adatto per applicazioni di misurazione e protezione in diversi ambienti di distribuzione. Se stai pianificando un nuovo progetto di quadro elettrico, aggiornando un armadio di distribuzione esistente o hai bisogno di un TA configurato in base a parametri elettrici specifici, scopri di più sul trasformatore di corrente per interni da 10 KV econtattacicon i vostri requisiti tecnici per una soluzione adeguata da Anqiang Power.
