Attraverso il trasformatore di corrente del nucleo

Anqiang Power sviluppa il tipo di nucleo trasformatore di corrente passante LMZC-10 in base ai requisiti di applicazione sul campo dei moderni sistemi di distribuzione dell'energia. Progettato per ambienti di quadri di media tensione come GIS, RMU e sottostazioni compatte, il prodotto fornisce prestazioni di misurazione stabili in condizioni operative complesse. Adotta una struttura completamente isolata con alloggiamento in ABS ignifugo e un coperchio terminale trasparente sigillato per migliorare la sicurezza e la visibilità durante il cablaggio e la manutenzione.

Nei circuiti pratici di misurazione e protezione, è ampiamente utilizzato per il campionamento della corrente in tempo reale e la protezione dei relè nei sistemi di alimentazione. La sua struttura apribile o ad anello consente l'installazione diretta su cavi primari o sbarre senza smontare il conduttore principale, migliorando l'efficienza durante i progetti di retrofit o manutenzione.

Progettazione strutturale e principio di funzionamento

È costruito con un'anima toroidale in acciaio al silicio e isolamento in fusione di resina epossidica. Il conduttore primario agisce come un avvolgimento a giro singolo, migliorando significativamente l'efficienza dell'accoppiamento magnetico e riducendo la perdita di energia durante il funzionamento.

L'avvolgimento secondario è realizzato in filo di rame ad alta conduttività per garantire un'uscita di corrente stabile e precisione di misurazione. La struttura in resina epossidica completamente sigillata migliora la resistenza all'umidità, la protezione dalla polvere e la stabilità meccanica a lungo termine.

Nelle applicazioni di ingegneria elettrica, il trasformatore di corrente passante è preferito per la sua struttura compatta e le prestazioni affidabili in ambienti di funzionamento continuo.

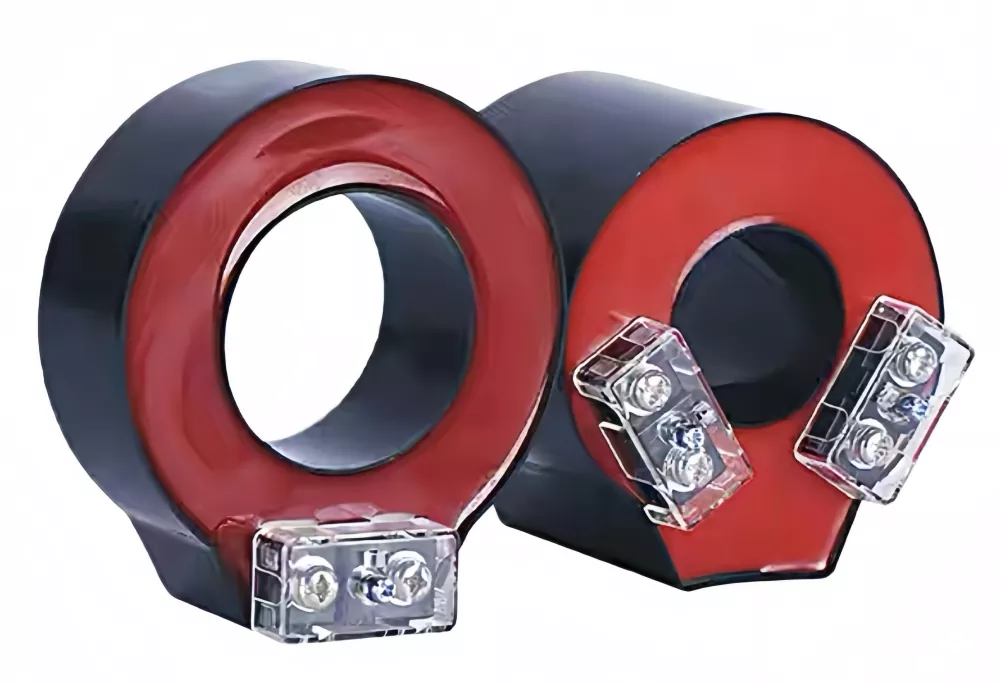

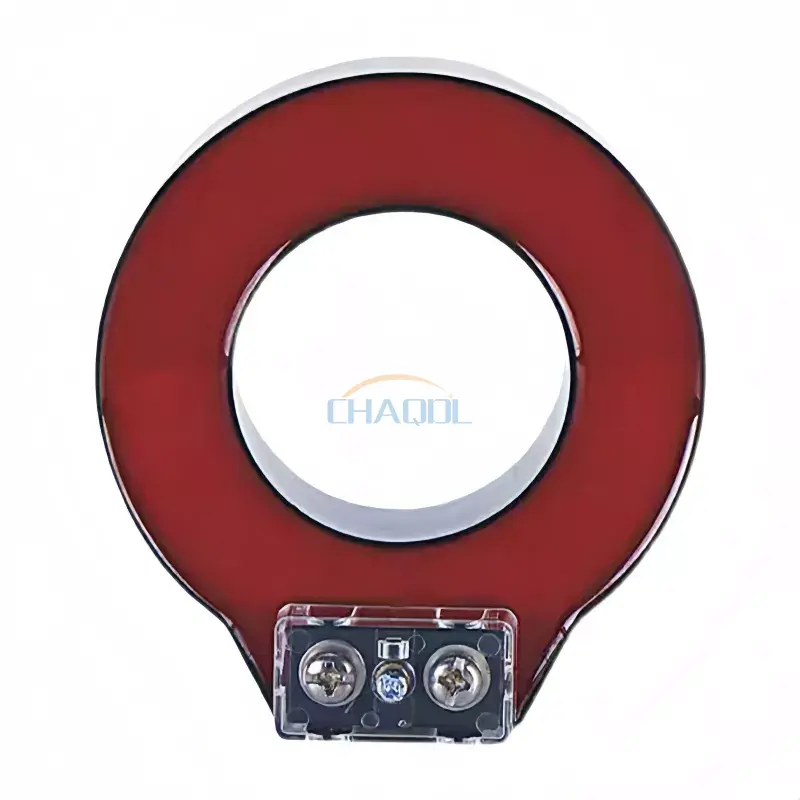

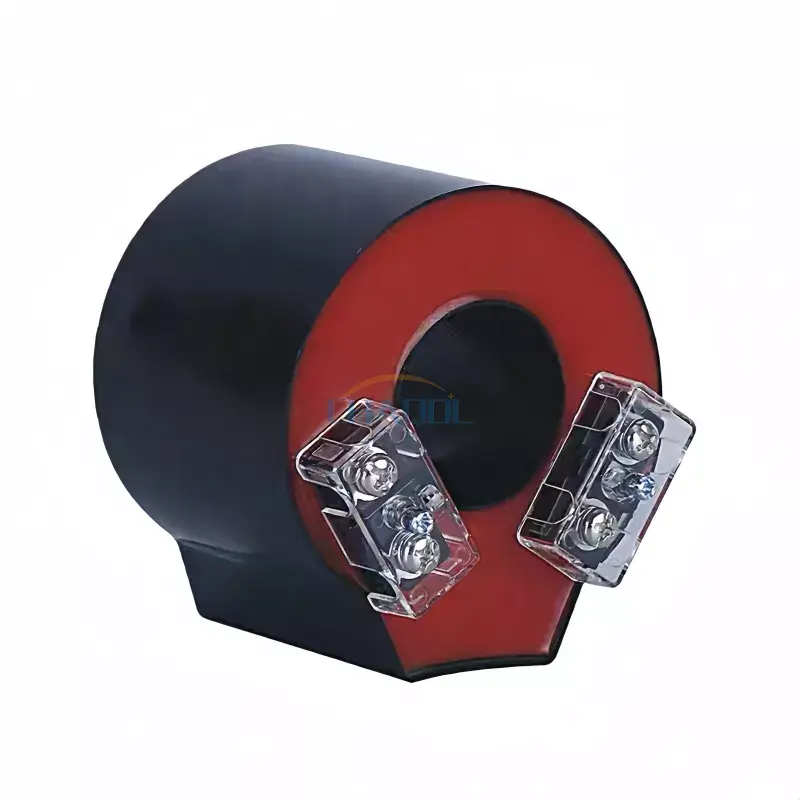

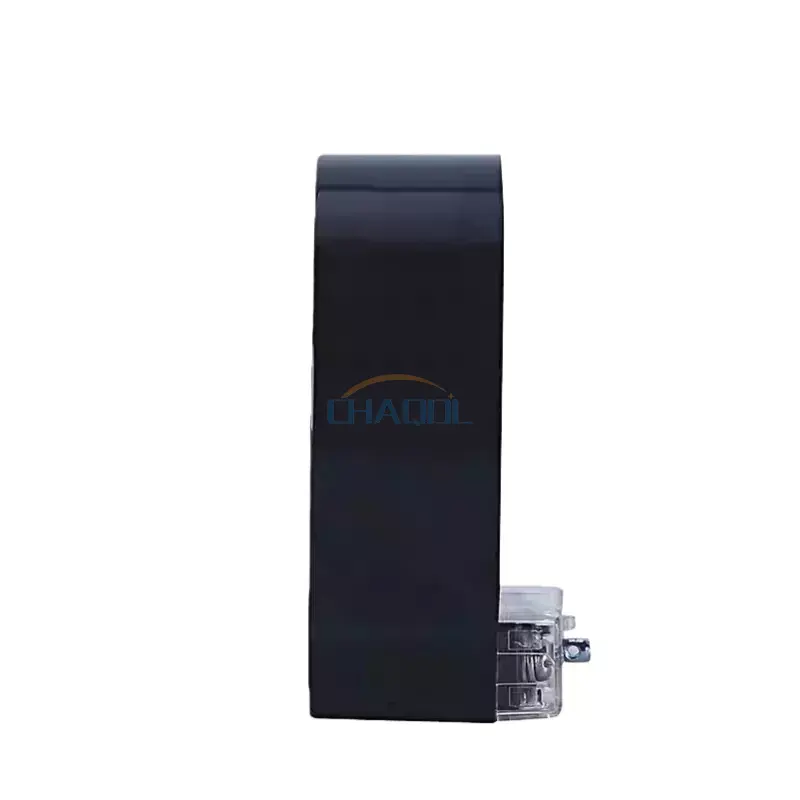

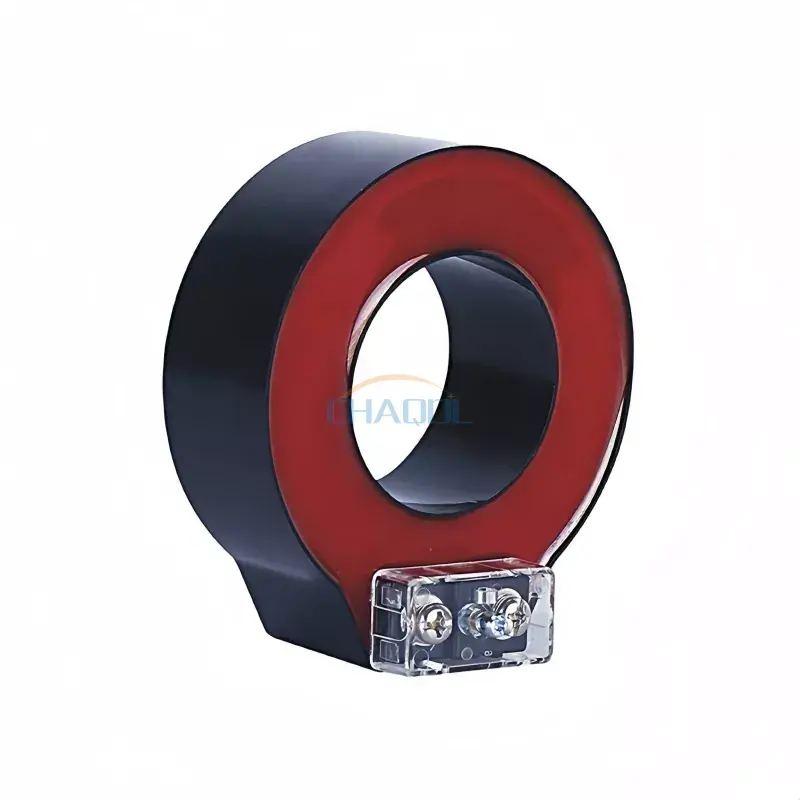

Visualizzazione dell'immagine del prodotto

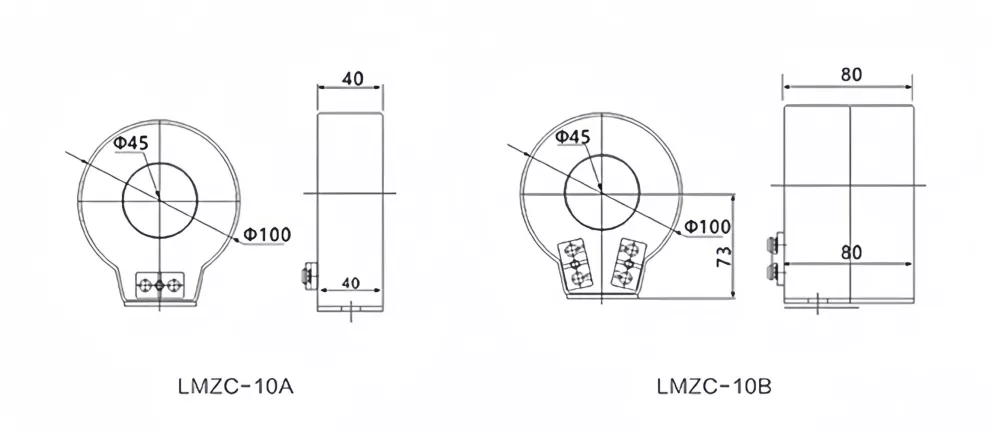

Diagramma delle dimensioni del prodotto

Parametri tecnici

Ambito di applicazione e note di installazione

Questa serie è ampiamente applicata negli armadi di distribuzione a bassa tensione, nei pannelli di misurazione e nei sistemi di automazione industriale. Il trasformatore di corrente passante è particolarmente adatto per progetti di retrofit in cui le sbarre o i cavi esistenti non possono essere disconnessi durante l'installazione. Supporta il funzionamento continuo in ambienti interni con controllo stabile dell'umidità e della temperatura.

Ambito di applicazione

Ampiamente applicato nei sistemi di alimentazione elettrica che richiedono un accurato monitoraggio della corrente e un coordinamento della protezione. È adatto sia per installazioni industriali che su larga scala.

• Impianti di distribuzione a bassa e media tensione
• Armadi di distribuzione elettrica e pannelli di misurazione
• Sistemi di protezione e monitoraggio delle sottostazioni
• Sistemi di controllo di potenza per l'automazione industriale
• Sistemi di generazione di energia da fonti rinnovabili

Requisiti di installazione

Una corretta installazione è essenziale per garantire la precisione della misurazione e un funzionamento sicuro. Il conduttore primario deve passare attraverso il centro del nucleo per mantenere una distribuzione equilibrata del flusso magnetico.

• Mantenere il conduttore centrato all'interno della finestra centrale
• Non lasciare aperto il circuito secondario durante il funzionamento
• Garantire una messa a terra affidabile del terminale secondario
• Utilizzare hardware di montaggio isolato per la stabilità meccanica

Vantaggi prestazionali

Rispetto ai trasformatori di corrente convenzionali, il trasformatore di corrente passante fornisce una migliore efficienza operativa e stabilità a lungo termine nei sistemi di misurazione elettrica.

• Elevata precisione di misurazione con risposta lineare stabile
• Bassa perdita del nucleo e prestazioni elettromagnetiche migliorate
• Isolamento in resina epossidica per una maggiore resistenza ambientale
• Design compatto adatto per spazi di installazione limitati
• Lunga durata con requisiti minimi di manutenzione

Domande frequenti

Q1: Qual è la funzione principale di questo prodotto?
R: Viene utilizzato per la misurazione e la protezione della corrente nei sistemi elettrici, in particolare nelle applicazioni di distribuzione e misurazione.

Q2: È possibile installarlo senza spegnere il sistema?
R: Sì, il suo design a nucleo diviso consente l'installazione senza scollegare il conduttore primario.

Q3: Con quali sistemi è compatibile?
R: È adatto per quadri di bassa e media tensione, inclusi RMU e pannelli di controllo.

Q4: Qual è il livello di isolamento?
R: Il livello di isolamento è progettato per ambienti di distribuzione industriale e garantisce un funzionamento sicuro in condizioni di tensione nominale.

Q5: può essere utilizzato all'aperto?
R: È progettato principalmente per uso interno; l'installazione all'esterno richiede una custodia protettiva aggiuntiva.

Q6: Quanto spesso richiede manutenzione?
R: In condizioni operative normali, è sufficiente un'ispezione periodica e non è richiesta una manutenzione frequente.

Nota finale: questo trasformatore di corrente passante è progettato per un funzionamento stabile a lungo termine nei moderni sistemi di distribuzione dell'energia, garantendo prestazioni di misurazione e protezione affidabili.
