In qualità di fornitore di apparecchiature elettriche professionali,Potenza Anqiangfornisce ilSezionatore da esterno 12KVper reti di distribuzione a media tensione che richiedono un isolamento elettrico affidabile, un accesso sicuro per la manutenzione e un funzionamento affidabile all'aperto. Comprenderne il principio di funzionamento, le specifiche tecniche e i requisiti applicativi aiuta gli ingegneri e i team di approvvigionamento a selezionare l'attrezzatura giusta per i loro progetti energetici.

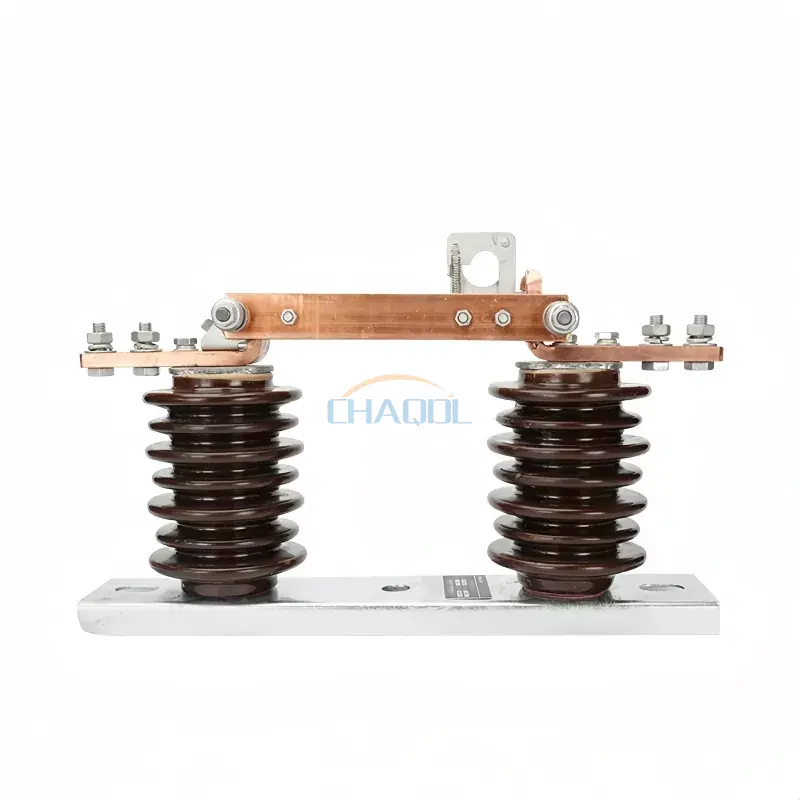

Un sezionatore da esterno da 12 KV è un componente essenziale nei sistemi di distribuzione dell'energia a media tensione. Progettato principalmente per isolare i circuiti elettrici in condizioni di assenza di carico, fornisce un punto di separazione visibile che aiuta il personale di manutenzione a identificare una sezione isolata di una rete. Il modello GW9-12 offerto da Anqiang Power presenta una struttura unipolare, un meccanismo a lama conduttiva e un design autobloccante per pratiche applicazioni esterne. Questo articolo spiega come funziona l'interruttore, dove viene utilizzato, quali parametri tecnici sono importanti durante l'approvvigionamento e come una corretta installazione e manutenzione supportano l'affidabilità operativa a lungo termine.
Un sezionatore per esterni da 12 KV è un dispositivo di isolamento ad alta tensione utilizzato nelle reti elettriche esterne. Il suo scopo principale è stabilire un gap di isolamento quando una sezione del circuito deve essere ispezionata, riparata o sottoposta a manutenzione. Il dispositivo è comunemente installato in sistemi di distribuzione, sottostazioni e altri impianti elettrici a media tensione.
Il modello GW9-12 di Anqiang Power è progettato per il funzionamento monofase in sistemi di linea trifase. Il suo meccanismo di azionamento consente al personale autorizzato di aprire o chiudere l'interruttore utilizzando un apposito gancio di azionamento isolato, nel rispetto delle istruzioni operative del produttore e delle procedure di sicurezza elettrica applicabili.
A differenza di un interruttore automatico, un sezionatore convenzionale non è progettato per interrompere la corrente di carico normale o la corrente di cortocircuito. Deve quindi essere coordinato con adeguati interruttori automatici e altri dispositivi di protezione. Questa distinzione è fondamentale quando si progetta una sequenza di commutazione sicura o si specificano le apparecchiature per un nuovo progetto di distribuzione dell'energia.
Per una comprensione più ampia delle opzioni delle apparecchiature, gli acquirenti possono anche esaminare la gamma di sezionatori ad alta tensione di Anqiang Power.
Il principio di funzionamento di un sezionatore da esterno si basa sul movimento fisico dei contatti conduttivi. Quando l'interruttore è chiuso, la sua lama conduttiva stabilisce il collegamento elettrico previsto. Quando l'interruttore viene aperto nelle condizioni consentite a vuoto, la lama si separa dal contatto fisso, creando uno spazio di isolamento visibile.
Il design GW9-12 incorpora un gancio operativo fisso e un meccanismo autobloccante. Queste funzionalità aiutano l'operatore a controllare l'azione di commutazione e riducono la probabilità di movimenti involontari quando l'apparecchiatura viene installata e mantenuta correttamente.
Le operazioni di commutazione effettive devono seguire le istruzioni operative approvate del sistema. Una distanza tra i contatti visibile da sola non sostituisce la verifica della tensione, la messa a terra ove richiesta o altre misure di sicurezza elettrica obbligatorie.
Le apparecchiature elettriche per esterni devono combinare un isolamento elettrico affidabile con stabilità meccanica e resistenza ambientale. Diverse considerazioni progettuali sono particolarmente importanti quando si valuta un sezionatore esterno da 12 KV.
Il GW9-12 utilizza una configurazione unipolare che supporta l'installazione di fasi individuali in sistemi di distribuzione trifase. Questa disposizione può essere adatta per i layout della rete di distribuzione in cui il progetto dell'installazione richiede dispositivi di isolamento separati montati su fase.
La disposizione dei contatti aperti fornisce un'indicazione visibile della separazione tra i componenti conduttivi. Ciò aiuta il personale a identificare la posizione isolata durante le procedure di manutenzione autorizzate, sebbene rimangano necessari controlli formali di sicurezza e di verifica.
Un meccanismo autobloccante aiuta a mantenere la posizione meccanica prevista e riduce il rischio di funzionamento accidentale. La sua efficacia dipende dalla corretta regolazione, installazione e ispezione di routine.
I componenti isolanti devono resistere alle sollecitazioni elettriche legate alla tensione nominale dell'impianto e alle condizioni ambientali del luogo di installazione. Nella scelta dell'apparecchiatura dovrebbero essere incluse considerazioni sull'inquinamento, l'umidità, i cambiamenti di temperatura e la sovratensione correlata ai fulmini.
Un gancio operativo isolato può fornire un metodo operativo semplice per installazioni adeguate. L'effettiva disposizione operativa, le distanze richieste e le procedure consentite devono essere confermate rispetto alla documentazione dell'apparecchiatura e agli standard di sicurezza elettrica applicabili.
Un sezionatore da esterno da 12KV viene utilizzato ovunque un circuito di media tensione opportunamente dimensionato richieda un punto di isolamento. La sua idoneità dipende dalla progettazione dell'impianto elettrico, dall'ambiente di installazione, dalle procedure operative e dai requisiti di utilità applicabili.
Sulle reti di distribuzione aeree, i sezionatori possono isolare sezioni di linea selezionate per l'ispezione, la manutenzione o la sostituzione pianificata delle apparecchiature. Il posizionamento corretto può aiutare i team di manutenzione a lavorare su sezioni designate senza influenzare inutilmente l'intera rete.
Le sottostazioni utilizzano sezionatori per stabilire punti di isolamento attorno a circuiti e apparecchiature selezionati. Gli ingegneri devono coordinare il dispositivo con gli interruttori automatici, le sbarre collettrici, i trasformatori, gli interruttori di messa a terra, ove applicabile, e la sequenza operativa della sottostazione.
Fabbriche, impianti di lavorazione e altri siti industriali possono utilizzare reti di distribuzione a media tensione per alimentare trasformatori e apparecchiature elettriche a valle. Un sezionatore correttamente selezionato può supportare la manutenzione pianificata fornendo un punto di isolamento appropriato.
Le società di servizi energetici necessitano di apparecchiature adatte alle procedure di commutazione e alle pratiche di manutenzione stabilite. La selezione dovrebbe tenere conto delle specifiche tecniche dell'azienda, delle condizioni ambientali, dei requisiti di ispezione e degli standard approvati delle apparecchiature.
Per i progetti che necessitano sia di funzioni di interruzione che di protezione, gli ingegneri dovrebbero valutare l'interruttore automatico o il sezionatore di carico appropriato piuttosto che presumere che un sezionatore possa svolgere ogni compito di commutazione.
Le specifiche tecniche determinano se un sezionatore è adatto alla rete prevista. Le informazioni sul prodotto per la serie GW9-12 di Anqiang Power la identificano come un sezionatore esterno di classe 12KV. Il programma di classificazione dettagliato deve essere confermato rispetto alla documentazione tecnica corrente del produttore prima di effettuare un ordine.
| Parametro | Cosa dovrebbero verificare gli acquirenti | Perché è importante |
|---|---|---|
| Modello | GW9-12 o il modello di progetto specificato | Conferma la configurazione prevista dell'apparecchiatura. |
| Tensione nominale | Compatibilità con la tensione del sistema e la classe dell'apparecchiatura | Aiuta a garantire un isolamento elettrico adeguato e l'idoneità all'applicazione. |
| Corrente nominale | Corrente nominale continuativa richiesta dal progetto | Determina l'idoneità per le normali condizioni operative previste. |
| Tensione di tenuta a frequenza industriale | Grado di isolamento dichiarato dal produttore | Indica le prestazioni di isolamento specificate in condizioni di test a frequenza industriale. |
| Tensione di tenuta all'impulso di un fulmine | Livello di isolamento degli impulsi specificato | Supporta la valutazione del coordinamento dell'isolamento e dei requisiti di sovratensione transitoria. |
| Corrente di breve durata | Magnitudo e durata della corrente specificate | Aiuta a valutare la capacità del dispositivo di resistere agli effetti della corrente di guasto mentre è chiuso. |
| Resistenza meccanica | Numero di cicli di funzionamento dichiarato | Fornisce un riferimento per la durabilità meccanica in condizioni di test specificate. |
| Meccanismo operativo | Azionamento manuale del gancio o altra soluzione approvata | Determina i requisiti operativi e la compatibilità con le procedure del sito. |
| Idoneità ambientale | Altitudine, inquinamento, temperatura, vento e condizioni di installazione | Aiuta a confermare che l'attrezzatura è adeguata al sito reale. |
Importante:La tabella sopra è una lista di controllo per l'approvvigionamento, non un sostituto di una scheda di valutazione del prodotto verificato. Gli acquirenti devono richiedere le esatte opzioni di corrente nominale, livelli di isolamento, valori di resistenza a breve termine, dimensioni e standard applicabili per la configurazione specifica quotata.
La scelta del sezionatore per esterni da 12 KV corretto richiede molto più che la semplice corrispondenza della designazione della tensione. Gli ingegneri e i team di approvvigionamento dovrebbero valutare i requisiti elettrici e meccanici completi prima di finalizzare una specifica.
Controllare la tensione di rete nominale, la tensione massima del sistema, la corrente continua richiesta e i requisiti di coordinamento dell'isolamento. Tali valori dovranno essere coerenti con lo schema unifilare e le specifiche tecniche del progetto.
Determinare la corrente di cortocircuito presunta e la capacità di tenuta di breve durata richiesta. Potrebbe essere necessario che un sezionatore rimanga chiuso mentre la corrente di guasto viene eliminata dal dispositivo di protezione, quindi i suoi valori di resistenza devono essere adatti all'installazione.
Considerare l'altitudine, la temperatura ambiente, l'umidità, i contaminanti presenti nell'aria, l'esposizione al sale costiero e i carichi meccanici. Le installazioni esterne possono richiedere isolamento specifico, protezione dalla corrosione o modalità di montaggio per soddisfare le condizioni del sito.
Stabilire se il progetto richiede un interruttore ad azionamento manuale, una disposizione operativa alternativa o un interruttore di messa a terra come parte dell'assieme. I requisiti di messa a terra dovrebbero essere affrontati nella progettazione complessiva del sistema piuttosto che presumere che siano inclusi in ogni configurazione standard.
Richiedere la scheda tecnica del prodotto, i disegni dimensionali, le istruzioni di installazione, la documentazione delle prove di routine e di tipo, ove applicabile, e i dettagli delle norme pertinenti. Confermare che la configurazione fornita soddisfi i requisiti dell'utilità locale o dell'autorità di progetto.
Un approvvigionamento affidabile implica anche il controllo della coerenza della produzione, della comunicazione tecnica, della disponibilità dei pezzi di ricambio e del supporto post-vendita. Anqiang Power offre una gamma di sezionatori e fornisce indicazioni sulla selezione dei prodotti per diverse applicazioni elettriche. Gli acquirenti possono discutere i requisiti del progetto attraverso la gamma di prodotti dei sezionatori.
La corretta installazione e l'ispezione periodica aiutano a preservare l'affidabilità di funzionamento dei sezionatori esterni. Gli intervalli di manutenzione devono seguire le istruzioni del produttore, le condizioni del sito, la frequenza operativa e i requisiti del servizio di pubblica utilità o dell'operatore della struttura responsabile.
Tutti gli interventi di installazione e manutenzione devono essere eseguiti da personale qualificato secondo una procedura di sicurezza approvata. Il circuito deve essere posto in condizioni di sicurezza verificate, con misure di isolamento, test di tensione, messa a terra e blocco applicate come richiesto. Non azionare mai un sezionatore convenzionale per interrompere la corrente di carico a meno che l'apparecchiatura non sia specificamente progettata e classificata per tale servizio.
La sua funzione principale è quella di isolare un circuito di media tensione adatto in condizioni di assenza di carico e fornire una distanza di contatto visibile. Ciò supporta la manutenzione e l'ispezione se utilizzato con le procedure appropriate di commutazione, verifica e messa a terra.
Un sezionatore convenzionale non è progettato per interrompere la corrente di carico normale o la corrente di cortocircuito. Un interruttore automatico correttamente dimensionato o altro dispositivo di commutazione idoneo deve eseguire il servizio di interruzione richiesto prima che venga azionato il sezionatore.
GW9-12 di Anqiang Power è un sezionatore ad alta tensione unipolare per esterni destinato ad applicazioni di distribuzione di classe 12KV idonee. Può essere utilizzato per il funzionamento a fase singola in sistemi di linea trifase, previo progetto di installazione approvato.
I parametri chiave includono tensione nominale, corrente nominale, tensione di tenuta alla frequenza industriale, tensione di tenuta a impulso di fulmine, corrente di tenuta di breve durata, resistenza meccanica, meccanismo di funzionamento e idoneità ambientale. I valori esatti devono essere verificati nella scheda tecnica del modello selezionato.
La frequenza delle ispezioni dipende dalle istruzioni di manutenzione del produttore, dall'ambiente del sito, dalla frequenza di commutazione e dai requisiti dell'utilità. I controlli regolari dovrebbero riguardare l'isolamento, i contatti conduttivi, i collegamenti meccanici, l'hardware di montaggio e le prove di surriscaldamento o corrosione.
Fornire la tensione del sistema, la corrente nominale richiesta, l'ambiente di installazione, i requisiti di isolamento, i requisiti di resistenza ai cortocircuiti, il metodo operativo, la configurazione di messa a terra, gli standard applicabili e la quantità del progetto. I disegni o le specifiche dell'apparecchiatura possono aiutare il fornitore a consigliare una configurazione adeguata.
Un sezionatore da esterno da 12 KV è un importante componente di isolamento nelle reti di distribuzione a media tensione. Il suo valore risiede nel fornire un punto di isolamento adeguato per la manutenzione, supportare procedure di commutazione chiare e integrarsi con il più ampio sistema di protezione e messa a terra. La selezione del modello giusto richiede un'attenta revisione dei valori elettrici, delle prestazioni di isolamento, della progettazione meccanica, delle condizioni del sito e degli standard applicabili. Una corretta installazione, un funzionamento qualificato e un'ispezione regolare sono ugualmente importanti per un servizio affidabile.
Se stai acquistando un sezionatore per esterni da 12 KV per un progetto di pubblica utilità, sottostazione o distribuzione industriale, Anqiang Power può aiutarti a rivedere i requisiti dell'applicazione e a identificare una configurazione di prodotto adatta. Condividi le tue specifiche tecniche, condizioni operative e requisiti quantitativi con il nostro team.Contattacioggi per discutere la selezione del prodotto, richiedere documentazione tecnica dettagliata e ottenere un preventivo su misura per il tuo progetto.
