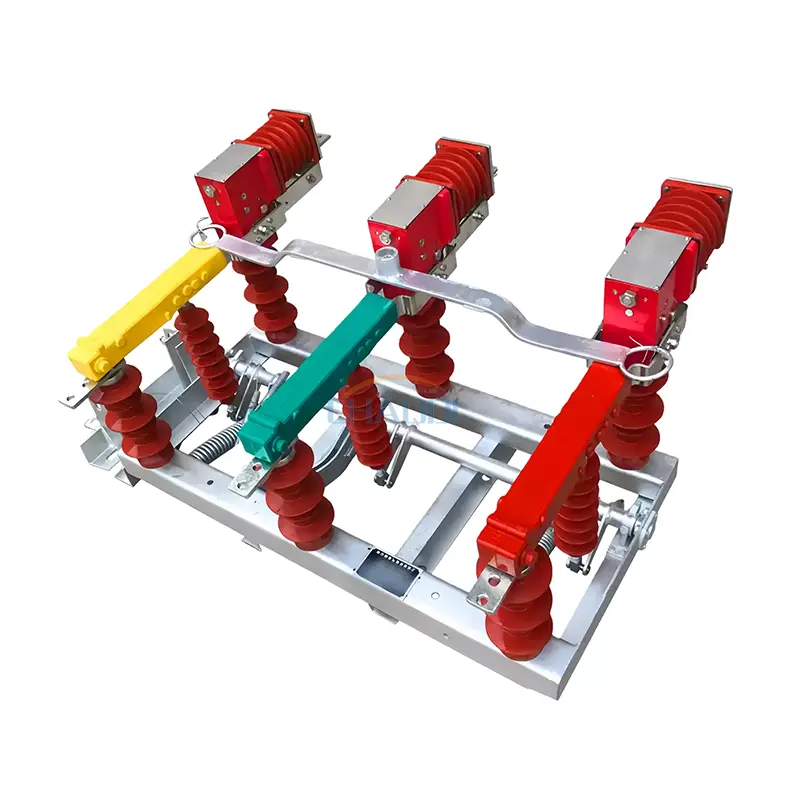

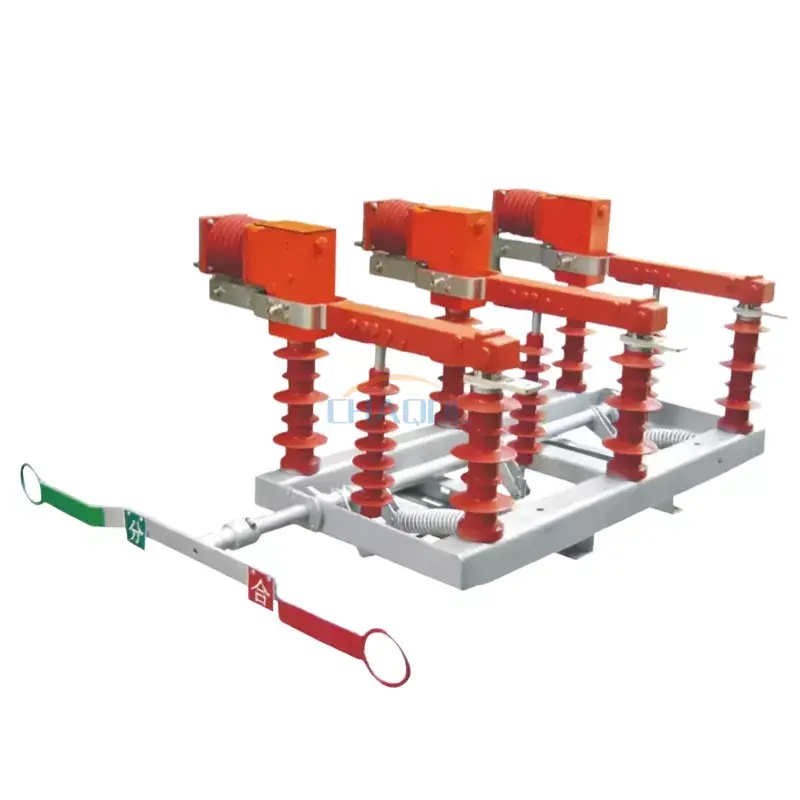

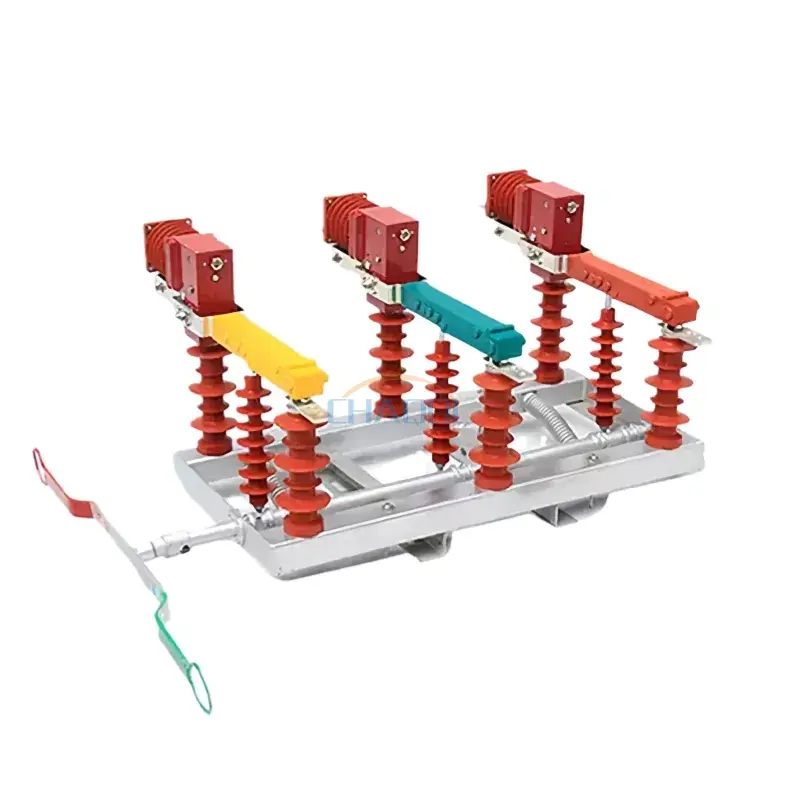

Questo interruttore di carico ad alta tensione per esterni è progettato per commutazione e protezione affidabili nelle reti di distribuzione a media tensione. Progettato con una struttura di estinzione dell'arco sottovuoto combinata con un sistema di isolamento meccanico, garantisce prestazioni di interruzione stabili in condizioni di carico e guasto. È ampiamente applicato nei sistemi di distribuzione dell'energia per servizi pubblici, impianti industriali, impianti minerari e infrastrutture chimiche, dove la sicurezza operativa e la continuità sono fondamentali.
Il prodotto adotta un layout strutturale modulare che semplifica l'installazione su configurazioni su palo o sottostazione. Il suo sistema di isolamento sigillato migliora l'adattabilità ambientale, consentendo un funzionamento stabile in condizioni di umidità, polvere e sbalzi di temperatura. Nelle applicazioni ingegneristiche pratiche, l'interruttore di carico ad alta tensione per esterni viene spesso utilizzato come dispositivo di commutazione chiave nelle unità principali dell'anello e nei sistemi di automazione della distribuzione.
|
Nome del progetto |
Valore del parametro |
|
|
Tensione nominale |
12KV |
|
|
Frequenza nominale |
50Hz |
|
|
Corrente nominale |
630A |
|
|
Corrente di interruzione del carico attivo nominale |
630A |
|
|
Corrente di interruzione nominale a circuito chiuso |
630A |
|
|
5% della corrente di interruzione del carico attivo nominale |
31,5A |
|
|
Corrente nominale di ricarica e interruzione del cavo |
10A |
|
|
Potere di interruzione nominale del trasformatore a vuoto |
1600KVA |
|
|
Corrente di interruzione nominale della batteria di condensatori |
100A |
|
|
Tensione di resistenza alla frequenza industriale di 1 minuto |
42/48KV |
|
|
Tensione di tenuta all'impulso di fulmine |
75/85KV |
|
|
Corrente nominale ammissibile di breve durata (stabilità termica) |
20KA |
|
|
Durata nominale del cortocircuito |
4S |
|
|
Corrente di picco nominale sopportata (stabilità dinamica) |
50KA |
|
|
Corrente nominale di chiusura in cortocircuito |
50KA |
|
|
Vita meccanica |
10000次 |
|
|
Spessore di usura consentito dei contatti di estinzione dell'arco sotto vuoto |
1 mm |
|
|
Coppia di azionamento manuale |
≤200N.m |
|
|

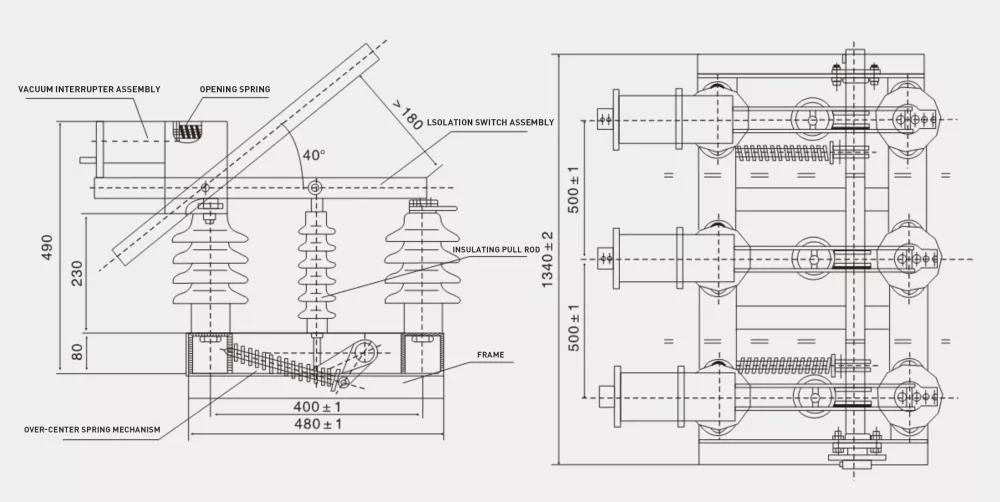

Montaggio e regolazione dell'ampolla in vuoto |
Divario di contatto |
5±1 mm |
|
Velocità media di commutazione |
1,1±0,2 m/s |
|
|
L'intervento trifase non è simultaneo |
＜5 ms |
|
|
La commutazione trifase non è sincronizzata |
＜2ms |
|
|
Distanza da terra |
>200 mm |
|
|
Resistenza del circuito principale |
≤150μΩ |
|

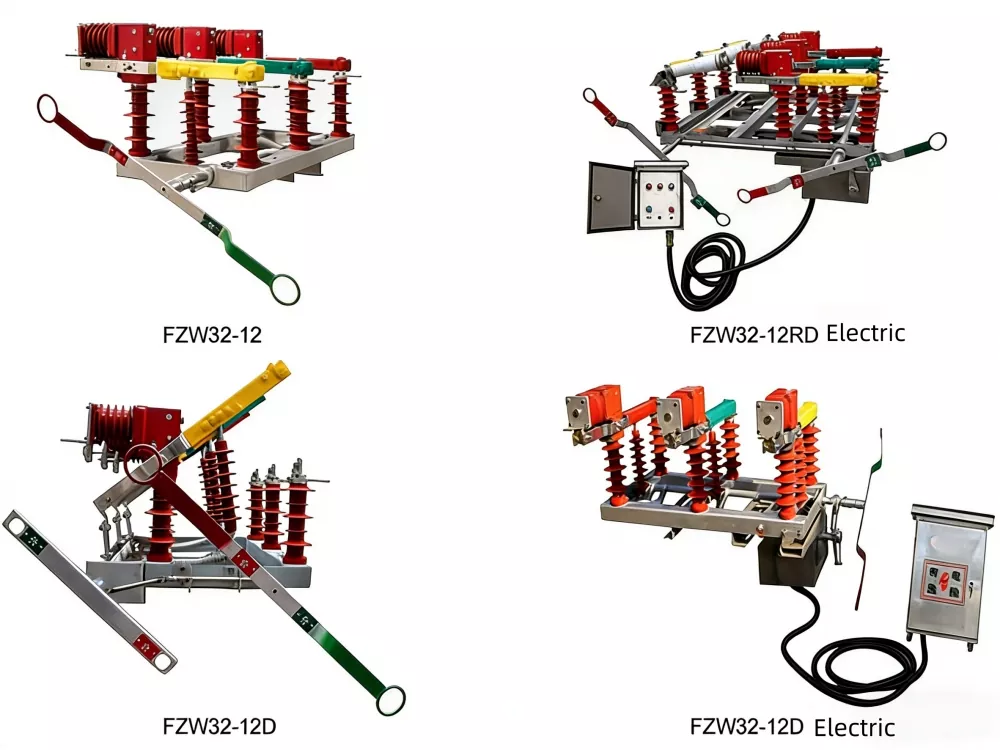

Nei sistemi di automazione della distribuzione, l'interruttore di carico ad alta tensione per esterni viene generalmente installato su linee montate su palo o sottostazioni compatte per consentire la commutazione sezionale e l'isolamento dei guasti. Supporta il funzionamento manuale e motorizzato, rendendolo adatto sia per le reti tradizionali che per gli aggiornamenti delle reti intelligenti.
Dal punto di vista della manutenzione, è progettato con una struttura sigillata e contatti resistenti all'usura, riducendo la necessità di interventi di manutenzione frequenti e migliorando l'efficienza dei costi del ciclo di vita nel funzionamento a lungo termine.
Q1: Dove viene comunemente utilizzato l'interruttore di carico ad alta tensione per esterni?
R: È ampiamente utilizzato nei sistemi di distribuzione da 10 kV a 12 kV, inclusi impianti industriali, siti minerari, sottostazioni e aggiornamenti della rete elettrica rurale per la commutazione del carico e l'isolamento dei guasti.
Q2: Può supportare il funzionamento remoto?
R: Sì, può essere dotato di attuatore elettrico e modulo di controllo remoto per l'integrazione in reti di distribuzione automatizzate.
Q3: Quale manutenzione è richiesta per questa apparecchiatura?
R: Grazie al suo design sigillato e con estinzione dell'arco sotto vuoto, la manutenzione ordinaria è minima, principalmente l'ispezione periodica dei terminali e delle condizioni del meccanismo operativo.
