Riepilogo dell'articolo: A Attraverso il trasformatore di corrente del nucleofornisce un modo pratico per misurare la corrente CA e supportare la protezione del circuito senza collegare direttamente gli strumenti di misurazione ai conduttori ad alta corrente.Potenza Anqiangsviluppa la serie LMZC-10 per applicazioni di distribuzione dell'energia, inclusi quadri di media tensione, pannelli di misurazione, RMU, GIS, sottostazioni compatte e sistemi di alimentazione industriali. Con un nucleo toroidale in acciaio al silicio, avvolgimento secondario in rame, isolamento in resina epossidica e struttura compatta, questo trasformatore è progettato per un campionamento di corrente stabile e un funzionamento affidabile a lungo termine.
Sommario
- Cos'è un trasformatore di corrente passante?
- Come funziona un trasformatore di corrente passante?
- Qual è la progettazione strutturale?
- Quali parametri tecnici contano di più?
- Dove viene utilizzato un trasformatore di corrente a nucleo passante?
- Quali sono i principali vantaggi prestazionali?
- Come dovresti selezionare il modello giusto?
- Quali pratiche di installazione dovrebbero essere seguite?
- Domande frequenti
- Conclusione
Cos'è un trasformatore di corrente passante?
Un trasformatore di corrente passante è un trasformatore di strumenti elettrici progettato per convertire una corrente primaria elevata in una corrente secondaria standardizzata più bassa che può essere utilizzata in sicurezza da strumenti di misura, contatori e relè di protezione. Invece di collegare il circuito di misura direttamente al conduttore ad alta corrente, il cavo primario o la sbarra collettrice passa attraverso il nucleo del trasformatore.

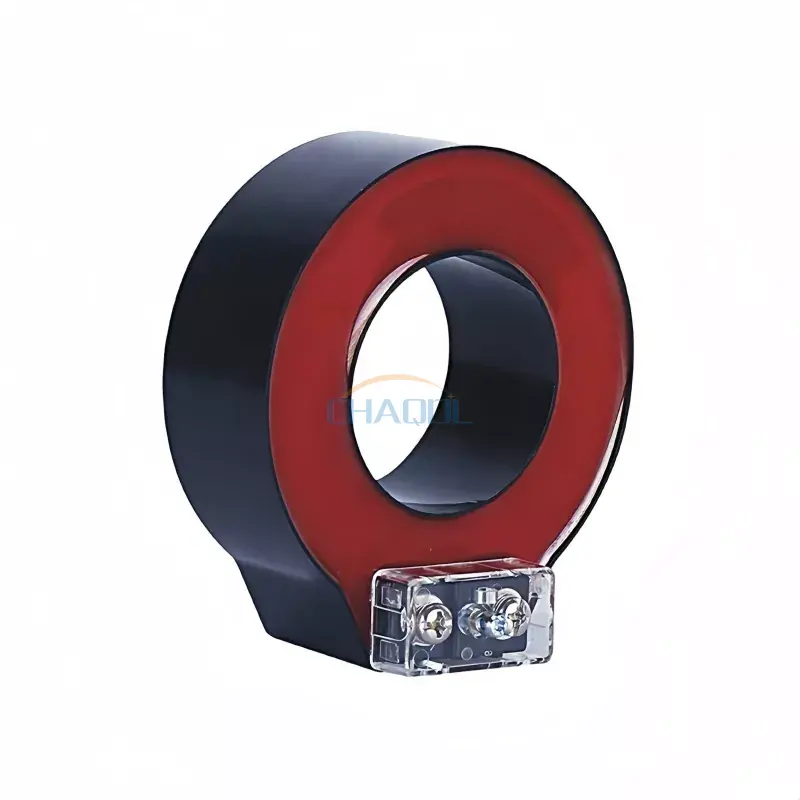

La serie LMZC-10 di Anqiang Power è progettata per sistemi di alimentazione CA con tensioni operative inferiori a 35 kV. Può essere configurato per applicazioni che coinvolgono livelli di tensione come 10kV, 24kV e 35kV in base ai requisiti del progetto. La sua struttura è adatta per applicazioni in cui sono essenziali campionamento, misurazione e protezione relè affidabili della corrente.
A differenza di un trasformatore convenzionale che può avere un avvolgimento primario dedicato, un design a nucleo passante utilizza il conduttore che passa attraverso il nucleo come spira primaria. Questa costruzione può fornire una soluzione compatta per le apparecchiature di distribuzione elettrica semplificando al tempo stesso l'integrazione in sistemi idonei.
Come funziona un trasformatore di corrente passante?
Il principio di funzionamento si basa sull'induzione elettromagnetica. Quando la corrente alternata scorre attraverso il conduttore primario, genera un campo magnetico attorno al conduttore. Il flusso magnetico attraversa il nucleo del trasformatore e induce una corrente proporzionale nell'avvolgimento secondario.
La corrente secondaria risultante è generalmente standardizzata per il collegamento ad apparecchiature di misurazione o protezione. Per LMZC-10, le opzioni di corrente secondaria includono 5 A e 1 A, a seconda della configurazione selezionata.
Il processo operativo di base può essere così riassunto:
- Il cavo primario o la sbarra trasporta la corrente del sistema.
- Il conduttore primario passa attraverso il nucleo magnetico.
- La corrente alternata crea un flusso magnetico all'interno del nucleo.
- L'avvolgimento secondario risponde al flusso magnetico.
- Al circuito di misura o di protezione viene fornita una corrente secondaria ridotta.
- Le apparecchiature collegate utilizzano il segnale per funzioni di monitoraggio, misurazione o protezione.
Questa disposizione separa il circuito di misura dal conduttore di alimentazione primario, rendendo il monitoraggio della corrente più pratico in molte applicazioni di distribuzione.
Qual è la progettazione strutturale?
La struttura del trasformatore ha un'influenza diretta sulla stabilità della misurazione, sulle prestazioni di isolamento, sulla resistenza ambientale e sulla durata. L'LMZC-10 utilizza un nucleo toroidale in acciaio al silicio combinato con un isolamento in resina epossidica.
Nucleo e circuito magnetico
Il nucleo toroidale in acciaio al silicio fornisce il percorso magnetico necessario per l'induzione elettromagnetica. Un circuito magnetico progettato correttamente aiuta a mantenere caratteristiche di trasformazione della corrente stabili e supporta prestazioni di misurazione affidabili.
Conduttore principale
Il conduttore primario che passa attraverso il nucleo funziona come un avvolgimento primario a giro singolo. Questa disposizione consente al trasformatore di misurare la corrente che scorre attraverso un cavo o una sbarra esistente senza richiedere un avvolgimento primario multigiro convenzionale.
Avvolgimento secondario
L'avvolgimento secondario utilizza filo di rame ad alta conduttività per produrre una corrente di uscita stabile per contatori e dispositivi di protezione collegati. Il circuito secondario deve essere correttamente collegato e gestito secondo il progetto dell'apparecchiatura e le procedure di sicurezza elettrica applicabili.
Isolamento e alloggiamento
Il prodotto utilizza un isolamento in resina epossidica e un alloggiamento in ABS ignifugo. Una copertura terminale trasparente sigillata è inoltre progettata per migliorare la visibilità attorno all'area di connessione, supportando al contempo cablaggi e lavori di manutenzione più sicuri.
Quali parametri tecnici contano di più?
La scelta di un trasformatore di corrente richiede molto più che il semplice adattamento della corrente nominale. Gli ingegneri dovrebbero valutare insieme il sistema elettrico, lo scopo della misurazione, le dimensioni di installazione, i requisiti di precisione e i requisiti di protezione.
| Parametro | Riferimento LMZC-10 | Perché è importante |
|---|---|---|
| Modello del prodotto | LMZC-10 | Identifica la configurazione del prodotto applicabile |
| Frequenza nominale | 50/60Hz | Corrisponde alle frequenze comuni dei sistemi di alimentazione CA |
| Corrente secondaria | 1A/5A | Determina la compatibilità con le apparecchiature collegate |
| Materiale | ABS ignifugo | Supporta la protezione meccanica e la sicurezza elettrica |
| Nucleo | Acciaio al silicio toroidale | Fornisce il percorso magnetico per la trasformazione della corrente |
| Isolamento | Colata di resina epossidica | Migliora l'isolamento e la resistenza ambientale |
| Tensione di sistema applicabile | Sotto 35kV | Definisce il campo di applicazione elettrica previsto |
Anche la classe di precisione e il carico nominale dovrebbero essere considerati attentamente. Diverse applicazioni possono richiedere un trasformatore di corrente di misura, un trasformatore di corrente di protezione o una configurazione a doppio avvolgimento. L'intervallo di corrente primaria richiesto dovrebbe essere adattato alle condizioni operative effettive anziché essere selezionato esclusivamente dalla corrente massima possibile.
Dove viene utilizzato un trasformatore di corrente a nucleo passante?
La struttura compatta e la disposizione diretta del conduttore passante rendono questo tipo di trasformatore adatto per una vasta gamma di applicazioni di misurazione e protezione elettrica.
- Armadi di distribuzione elettrica:Supporta la misurazione e il monitoraggio della corrente all'interno delle apparecchiature di distribuzione.
- Pannelli di misurazione:Fornisce segnali di corrente per sistemi di misurazione elettrici.
- Quadri di media tensione:Può essere integrato in configurazioni GIS, RMU e quadri adatti.
- Sottostazioni:Supporta le funzioni di campionamento della corrente e protezione relè.
- Automazione industriale:Consente il monitoraggio elettrico all'interno dei sistemi di controllo della potenza industriale.
- Sistemi energetici rinnovabili:Può supportare il monitoraggio della corrente laddove la progettazione elettrica e le specifiche del trasformatore sono compatibili.
- Progetti di ristrutturazione:Un'adeguata configurazione split-core può semplificare l'installazione attorno ai conduttori esistenti laddove la progettazione del sistema lo consente.
Per i lavori di retrofit, le condizioni di installazione dovrebbero essere valutate prima della selezione. La finestra centrale, le dimensioni del conduttore, la corrente nominale, i requisiti di isolamento e lo spazio di installazione disponibile devono tutti corrispondere al sistema reale.
Quali sono i principali vantaggi prestazionali?
Integrazione compatta
La struttura ad anello consente al conduttore primario di passare attraverso il nucleo, creando una disposizione di misura compatta per armadi elettrici e quadri.
Misurazione della corrente stabile
Il nucleo toroidale in acciaio al silicio e l'avvolgimento secondario in rame sono progettati per fornire caratteristiche di trasformazione di corrente stabili per applicazioni di misurazione e protezione.
Protezione dell'isolamento
La colata di resina epossidica fornisce isolamento elettrico e contribuisce alla resistenza all'umidità, alla polvere e alle sollecitazioni ambientali meccaniche.
Applicazione flessibile
La serie può essere configurata per diversi intervalli di corrente primaria e requisiti di precisione. La selezione del prodotto può quindi essere basata sul fatto che l'applicazione si concentri sulla misurazione, sulla protezione o su funzioni combinate.
Complessità di installazione ridotta
Laddove la configurazione del trasformatore applicabile e le condizioni del sistema lo consentano, una disposizione a nucleo passante o a nucleo diviso può ridurre il lavoro richiesto per integrare la misurazione della corrente nell'infrastruttura elettrica esistente.
Come dovresti selezionare il modello giusto?
Un processo di selezione affidabile inizia dall’impianto elettrico piuttosto che dall’aspetto fisico del trasformatore. Prima di effettuare un ordine, gli ingegneri e i team di acquisto devono confermare le seguenti informazioni:
- Corrente primaria:Determinare la corrente operativa nominale e prevista del conduttore.
- Voltaggio del sistema:Confermare che il trasformatore sia appropriato per il livello di tensione previsto.
- Frequenza:Verificare se l'applicazione utilizza il funzionamento a 50 Hz o 60 Hz.
- Uscita secondaria:Selezionare 1 A o 5 A in base al contatore, al relè o all'apparecchiatura di monitoraggio collegata.
- Classe di precisione:Definire il requisito di precisione a seconda che il trasformatore venga utilizzato per la misurazione, il conteggio o la protezione.
- Fardello:Controllare la potenza VA richiesta del circuito secondario.
- Finestra principale:Assicurarsi che il cavo primario o la sbarra collettrice possano passare fisicamente attraverso il nucleo.
- Ambiente di installazione:Confermare le condizioni interne/esterne, la temperatura, l'umidità, l'inquinamento e la protezione disponibile della custodia.
Per progetti elettrici più ampi, questi parametri dovrebbero essere rivisti insieme al progetto completo di protezione e misurazione. Un trasformatore di corrente correttamente selezionato aiuta a prevenire l'incompatibilità tra il trasformatore e le apparecchiature di monitoraggio a valle.
Quali pratiche di installazione dovrebbero essere seguite?
Una corretta installazione è essenziale sia per la sicurezza elettrica che per le prestazioni di misurazione. Il conduttore primario deve passare attraverso il centro del nucleo come specificato nella progettazione del prodotto, contribuendo a mantenere la distribuzione del flusso magnetico prevista.
- Confermare la potenza nominale del trasformatore prima dell'installazione.
- Controllare che il conduttore primario passi correttamente attraverso la finestra centrale.
- Mantenere il conduttore posizionato adeguatamente all'interno del nucleo.
- Assicurarsi che i terminali secondari siano collegati correttamente.
- Seguire i requisiti applicabili per la messa a terra secondaria.
- Non utilizzare il circuito secondario del trasformatore di corrente in una condizione di circuito aperto non sicura.
- Utilizzare hardware di montaggio isolato appropriato ove richiesto.
- Ispezionare i terminali e l'isolamento durante la manutenzione programmata.
L'installazione elettrica deve essere sempre eseguita da personale qualificato seguendo le normative locali applicabili, i disegni del sistema e le istruzioni del produttore.
Domande frequenti
Qual è lo scopo principale di un trasformatore di corrente passante?
Il suo scopo principale è trasformare l'elevata corrente CA in una corrente secondaria inferiore che può essere utilizzata per la misurazione, il monitoraggio e la protezione dei relè.
Quali opzioni di corrente secondaria sono disponibili per LMZC-10?
Le informazioni sul prodotto LMZC-10 elencano le opzioni di corrente secondaria da 1 A e 5 A. L'opzione appropriata dipende dai requisiti dei dispositivi di misura o di protezione collegati.
Per quale intervallo di tensione è progettato il trasformatore?
L'LMZC-10 è destinato ai sistemi di alimentazione CA con tensioni operative inferiori a 35 kV, con personalizzazione disponibile per applicazioni come 10 kV, 24 kV e 35 kV in base ai requisiti del progetto.
È possibile utilizzare un design a nucleo passante per applicazioni di retrofit?
SÌ. Una configurazione a nucleo passante o a nucleo diviso può essere utile per progetti di retrofit e manutenzione poiché il conduttore primario può passare attraverso il trasformatore senza richiedere un avvolgimento primario dedicato convenzionale. L'effettiva fattibilità dell'installazione dipende dalla specifica configurazione del sistema.
Quali materiali sono utilizzati nella costruzione LMZC-10?
Il trasformatore utilizza un nucleo toroidale in acciaio al silicio, avvolgimento secondario in rame ad alta conduttività, isolamento in fusione di resina epossidica e un alloggiamento in ABS ignifugo.
Il prodotto è adatto per l'installazione all'esterno?
Le informazioni sul prodotto a cui si fa riferimento descrivono principalmente le applicazioni per interni. L'uso all'aperto deve pertanto essere valutato in base all'involucro, alle condizioni ambientali, ai requisiti di isolamento e alla configurazione specifica del progetto.
Conclusionee
Un trasformatore di corrente passante offre un approccio pratico alla misurazione e alla protezione della corrente nei sistemi di distribuzione dell'energia utilizzando il cavo primario o la sbarra collettrice come conduttore primario attraverso il nucleo magnetico. Per le applicazioni che coinvolgono quadri elettrici, armadi di distribuzione, pannelli di misurazione, sottostazioni e sistemi di alimentazione industriali, è essenziale un'attenta corrispondenza tra corrente primaria, tensione, frequenza, uscita secondaria, precisione, carico e dimensioni di installazione.
LMZC-10 di Anqiang Power combina un nucleo toroidale in acciaio al silicio, avvolgimento secondario in rame, isolamento in resina epossidica e alloggiamento compatto per applicazioni che richiedono campionamento e protezione di corrente affidabili. Se si seleziona un trasformatore di corrente per una nuova installazione, un progetto di retrofit o un sistema di distribuzione dell'alimentazione personalizzato, rivedere le specifiche del trasformatore di corrente passante econtattacicon la corrente nominale, il livello di tensione, la classe di precisione, la corrente secondaria e i requisiti di installazione per discutere una soluzione adeguata.
