In che modo un trasformatore di misura migliora la sicurezza dell'impianto elettrico?

Astratto: Trasformatori di strumentisono componenti vitali nei moderni sistemi elettrici. Migliorano la sicurezza, garantiscono misurazioni accurate e proteggono le apparecchiature dai rischi dell'alta tensione. Questo articolo esplora il funzionamento dei trasformatori di misura, i loro vantaggi, i tipi, i suggerimenti per l'installazione e le pratiche comuni di risoluzione dei problemi, fornendo soluzioni alle sfide del mondo reale affrontate da ingegneri elettrici e gestori di strutture.

Sommario

• Introduzione
• Cos'è un trasformatore di strumenti?
• Tipi di trasformatori di strumenti
• Vantaggi dell'utilizzo di trasformatori di strumenti
• Suggerimenti e procedure consigliate per l'installazione
• Risoluzione dei problemi comuni
• Domande frequenti
• Conclusione e contatto

Introduzione

Nel campo dell'ingegneria elettrica, la sicurezza e la precisione sono fondamentali. I sistemi ad alta tensione comportano rischi non solo per le apparecchiature ma anche per il personale. I trasformatori di misura fungono da intermediari protettivi, riducendo i livelli di alta tensione o corrente a valori gestibili e misurabili per misuratori, relè e dispositivi di monitoraggio. Comprendendo il loro ruolo, gli ingegneri possono ottimizzare le prestazioni del sistema mantenendo rigorosi standard di sicurezza.

Cos'è un trasformatore di strumenti?

Un trasformatore di misura è un dispositivo che riduce l'alta tensione o corrente a un livello inferiore e standardizzato, consentendo misurazioni e monitoraggio sicuri. Ha due scopi principali:

• Misura:Rappresentazione accurata di tensione e corrente per contatori e sistemi di monitoraggio.
• Protezione:Salvaguarda i relè e altri dispositivi di protezione isolandoli dall'alta tensione.

I componenti chiave includono:

• Avvolgimento primario
• Avvolgimento secondario
• Nucleo (materiale magnetico)
• Sistema di isolamento

I trasformatori di misura sono classificati in due categorie principali:

1. Trasformatori di corrente (TA)
2. Trasformatori di tensione/potenziale (TV/PT)

Tipi di trasformatori di strumenti

Trasformatori di corrente (TA)

I trasformatori di corrente sono progettati per misurare livelli di corrente elevati producendo una corrente proporzionalmente inferiore nell'avvolgimento secondario. Le applicazioni chiave includono:

• Misurazione dell'energia
• Protezione da sovracorrente
• Monitoraggio della qualità dell'energia

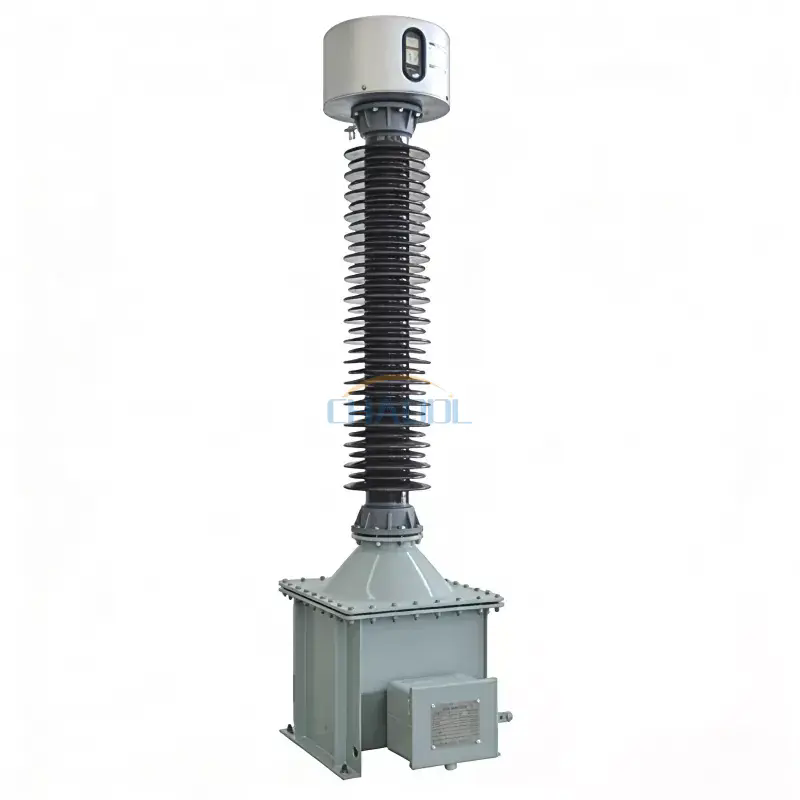

Trasformatori di tensione (TV/PT)

I trasformatori di tensione, noti anche come trasformatori potenziali, riducono l'alta tensione a un livello più sicuro e misurabile. Sono essenziali per:

• Misurazione della tensione
• Funzionamento del relè
• Monitoraggio del sistema energetico

Tabella comparativa

Vantaggi dell'utilizzo di trasformatori di strumenti

I trasformatori di misura offrono molteplici vantaggi, tra cui:

• Sicurezza migliorata:Isola gli strumenti di misura e il personale dalle alte tensioni.
• Misure accurate:Consente letture precise per i sistemi di misurazione e controllo.
• Protezione del sistema:Previene danni ai relè e ai dispositivi di monitoraggio.
• Versatilità:Supporta varie applicazioni ad alta tensione nei settori industriale e dei servizi pubblici.

Suggerimenti e procedure consigliate per l'installazione

Una corretta installazione garantisce affidabilità e precisione a lungo termine. Le pratiche chiave includono:

• Montare i trasformatori in luoghi asciutti e ventilati
• Garantire un'adeguata messa a terra per la sicurezza
• Verificare i contrassegni di polarità per evitare errori di cablaggio
• Ispezionare regolarmente il degrado dell'isolamento
• Seguire le linee guida del produttore per i valori di carico

Una corretta installazione riduce inoltre i rischi di surriscaldamento, letture errate e potenziali tempi di inattività del sistema.

Risoluzione dei problemi comuni

Nonostante la struttura robusta, i trasformatori di misura possono incontrare problemi. I problemi comuni includono:

• Letture errate dovute a guasti del circuito secondario
• Guasto all'isolamento che causa cortocircuiti
• Collegamenti allentati che portano a misurazioni imprecise
• Danni ambientali come l'ingresso di umidità

Passaggi di base per la risoluzione dei problemi:

1. Controllare il cablaggio e i collegamenti della polarità
2. Ispezionare l'isolamento e la messa a terra
3. Testare le uscite di corrente/tensione secondarie con strumenti calibrati
4. Sostituire tempestivamente le unità danneggiate

Domande frequenti

D: I trasformatori di misura possono gestire condizioni di sovraccarico?

R: La maggior parte è progettata per sovraccarichi nominali, ma un sovraccarico continuo può danneggiare il dispositivo. Seguire sempre i limiti nominali.

D: Con quale frequenza devono essere testati i trasformatori di misura?

Si consiglia di eseguire test di routine ogni anno, con controlli più frequenti in ambienti difficili.

D: I TA e i VT sono intercambiabili?

No, i TA misurano la corrente, mentre i TV misurano la tensione. L'utilizzo di uno al posto dell'altro può portare a letture imprecise e danni all'apparecchiatura.

Conclusione e contatto

I trasformatori di misura sono fondamentali per sistemi elettrici sicuri e affidabili. Dalla misurazione accurata alla protezione delle apparecchiature, il loro ruolo non può essere sopravvalutato. La scelta di trasformatori di alta qualità, la loro corretta installazione e il mantenimento di ispezioni regolari garantiscono prestazioni ottimali del sistema.

Per trasformatori di misura premium e guida esperta,Potenza Anqiangè il tuo partner di fiducia.Contattacioggi per esplorare la nostra gamma completa di prodotti e soluzioni.
