Sezionatore da esterno 12KV

Sezionatore da esterno 12KVè progettato per l'isolamento affidabile dei sistemi di alimentazione a media tensione in condizioni di assenza di carico. Adotta una struttura verticale a rottura singola con prestazioni meccaniche stabili e una distanza di apertura netta, garantendo manutenzione e ispezione sicure delle linee di distribuzione e delle sottostazioni.

Questa serie di sezionatori per esterni è ampiamente utilizzata nelle reti elettriche da 10 kV a 15 kV. La struttura integra un telaio di base rigido, isolatori di supporto ad alta resistenza e un sistema di lame conduttive a coltello. Con un meccanismo autobloccante rinforzato, garantisce un funzionamento stabile anche in caso di forte vento, inquinamento e sbalzi di temperatura.

Vantaggi strutturali

• Design ad apertura verticale a rottura singola con chiara azione meccanica
• Sistema di contatto con interruttore a coltello per una separazione elettrica affidabile
• Struttura autobloccante per evitare operazioni accidentali
• Design isolante anti-inquinamento per ambienti esterni difficili
• Configurazioni opzionali per diversi valori di corrente ed esigenze di installazione

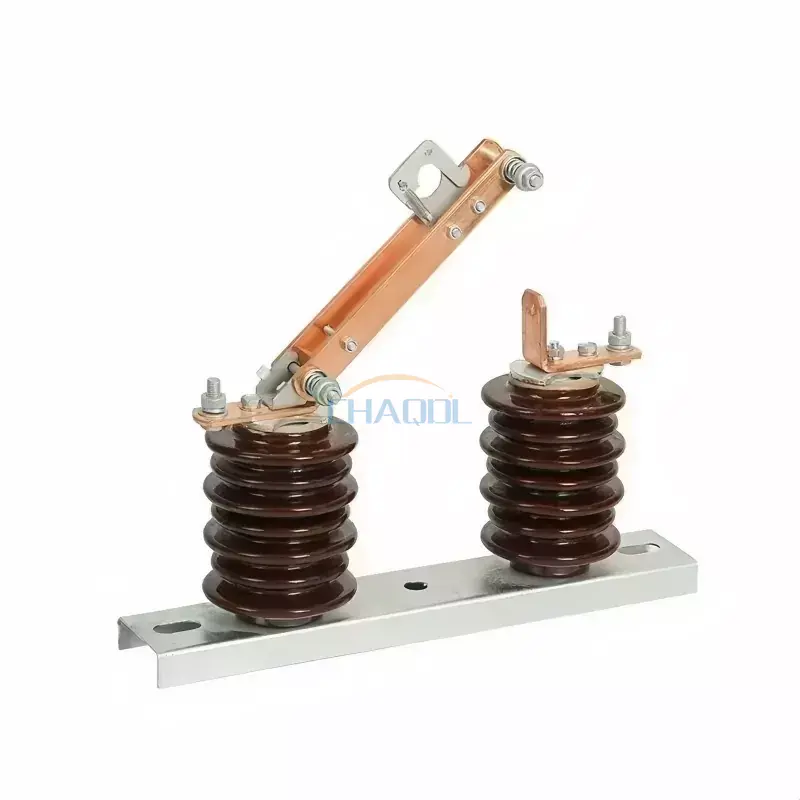

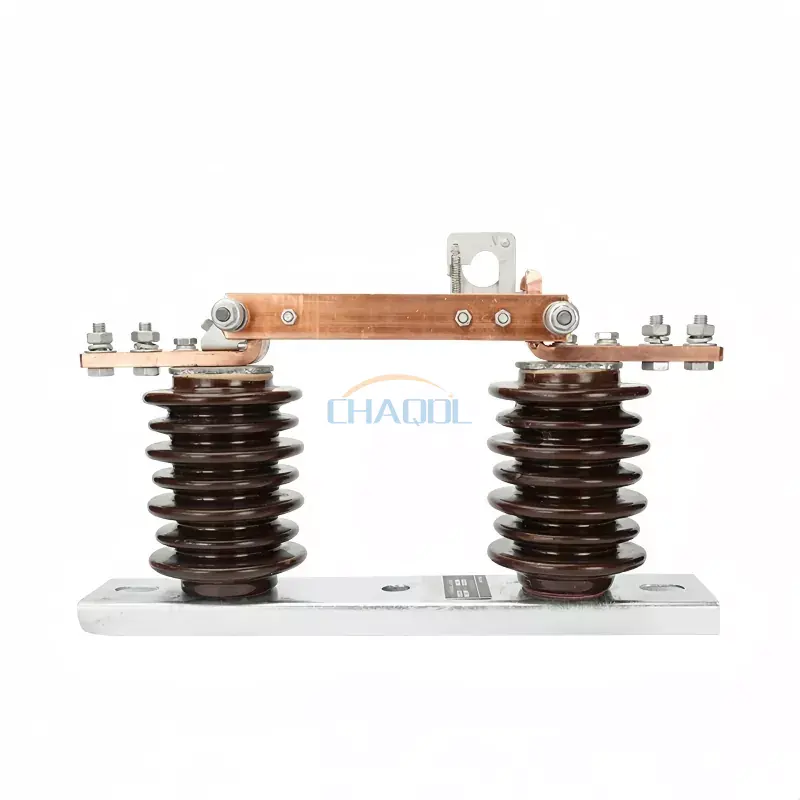

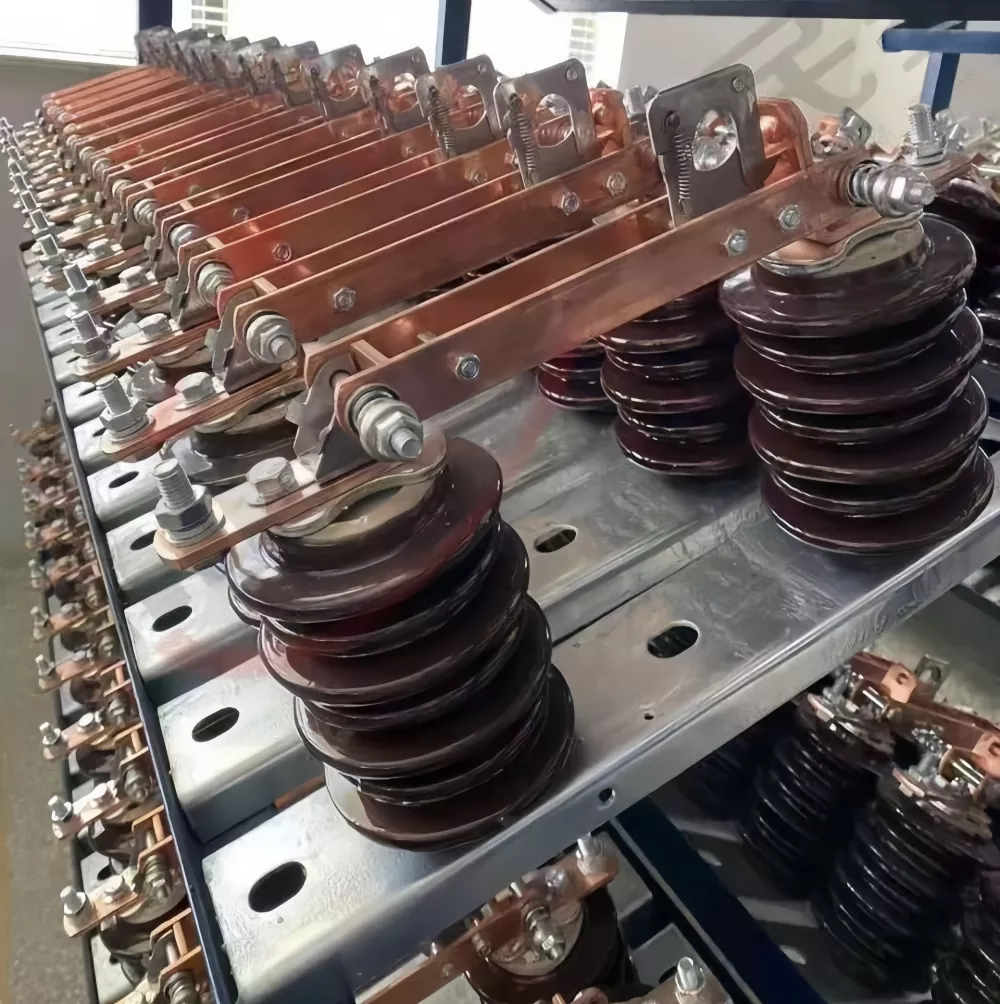

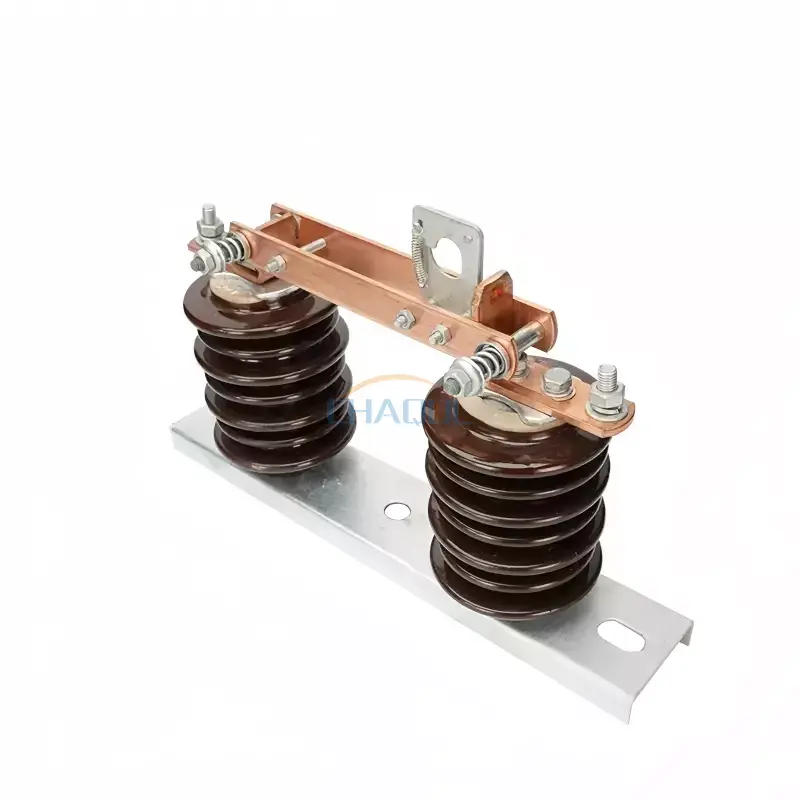

Foto del prodotto

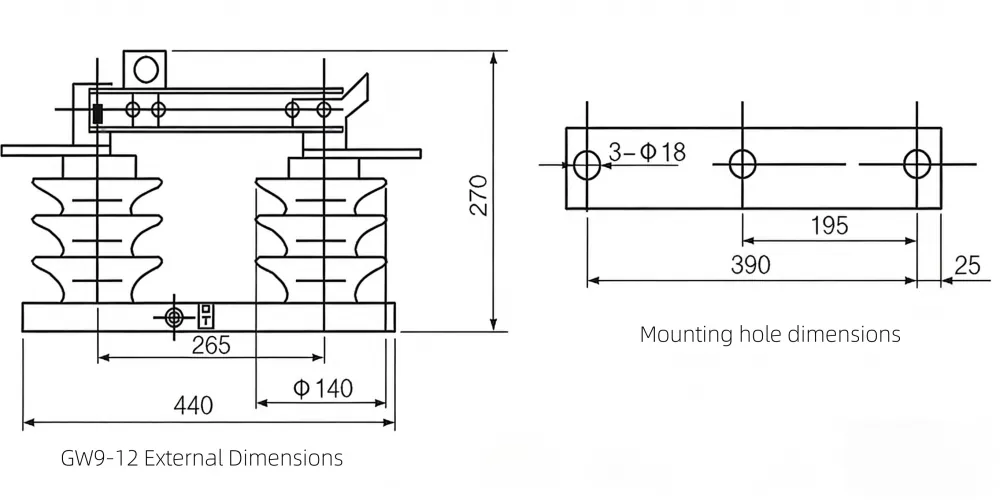

Diagramma delle dimensioni del prodotto

Parametri tecnici

Principio di funzionamento

Il meccanismo di funzionamento di questoSezionatore da esterno 12KVsi basa su un bastoncino a gancio isolante manuale. Durante il funzionamento, il gancio si innesta nel dispositivo di bloccaggio, azionando l'albero rotante e la lama conduttiva. Durante l'apertura, il meccanismo autobloccante viene rilasciato, consentendo alla lama di ruotare in una posizione completamente isolata. Durante la chiusura, il meccanismo si reinserisce e si blocca automaticamente, garantendo una pressione di contatto stabile e una continuità elettrica sicura quando necessario.

Il design garantisce una chiara separazione tra stati attivi e isolati, riducendo il rischio operativo e migliorando la sicurezza della manutenzione per gli operatori di distribuzione.

Scenari applicativi

• Reti di distribuzione 10kV e 15kV
• Sottostazioni urbane e rurali
• Sistemi di isolamento elettrico industriale
• Sezioni di manutenzione della linea aerea
• Punti di connessione alla rete di energia rinnovabile

Confronto con prodotti simili

Domande frequenti

1. Qual è la funzione principale di questo sezionatore?

Viene utilizzato per isolare i circuiti elettrici nei sistemi di alimentazione da 10 kV–15 kV quando è presente tensione ma non è presente corrente di carico, garantendo la manutenzione e l'ispezione sicure delle apparecchiature e delle linee di trasmissione.

2. È possibile utilizzare il sezionatore esterno da 12 KV sotto carico?

No. Questo tipo di interruttore è progettato solo per il funzionamento a vuoto. La commutazione sotto carico può danneggiare i contatti e compromettere la sicurezza del sistema.

3. A quali ambienti è adatto?

Il prodotto è progettato per sottostazioni esterne, sistemi di distribuzione industriale e aree con elevati livelli di inquinamento, umidità o variazioni di temperatura.

4. Quali metodi operativi sono disponibili?

Supporta sia il funzionamento manuale tramite un gancio isolante sia il funzionamento motorizzato opzionale, a seconda dei requisiti del progetto.

5. Come garantisce un funzionamento sicuro?

Il meccanismo autobloccante interno e la chiara struttura di isolamento meccanico aiutano a prevenire la commutazione accidentale, migliorando la sicurezza operativa e l'affidabilità.

6. Quale manutenzione è necessaria?

Si consiglia l'ispezione di routine dei contatti, delle superfici isolanti e dei giunti meccanici. Il design riduce la frequenza di manutenzione in condizioni operative normali.
