Interruttore automatico a magnete permanente per esterni

ILInterruttore automatico a magnete permanente per esterni(Modelli: ZW32-12G / ZW32-24G) è un interruttore automatico in vuoto da esterno ad alte prestazioni progettato per reti di distribuzione a media tensione da 12 kV e 24 kV. Dotato di un avanzato meccanismo operativo a magnete permanente, offre commutazione rapida, elevata affidabilità, basso consumo energetico e funzionamento esente da manutenzione. È ampiamente utilizzato per la commutazione di correnti di carico, correnti di sovraccarico e correnti di cortocircuito nelle reti elettriche urbane e rurali, sottostazioni, operazioni minerarie, sistemi di elettrificazione ferroviaria e progetti di energia rinnovabile.

Rispetto ai tradizionali interruttori automatici a molla, il meccanismo operativo a magnete permanente offre una struttura più semplice, meno parti mobili, una maggiore durata e prestazioni di apertura e chiusura più costanti. Ciò lo rende una soluzione ideale per le moderne reti intelligenti, i sistemi di automazione della distribuzione e le applicazioni che richiedono operazioni di commutazione frequenti.

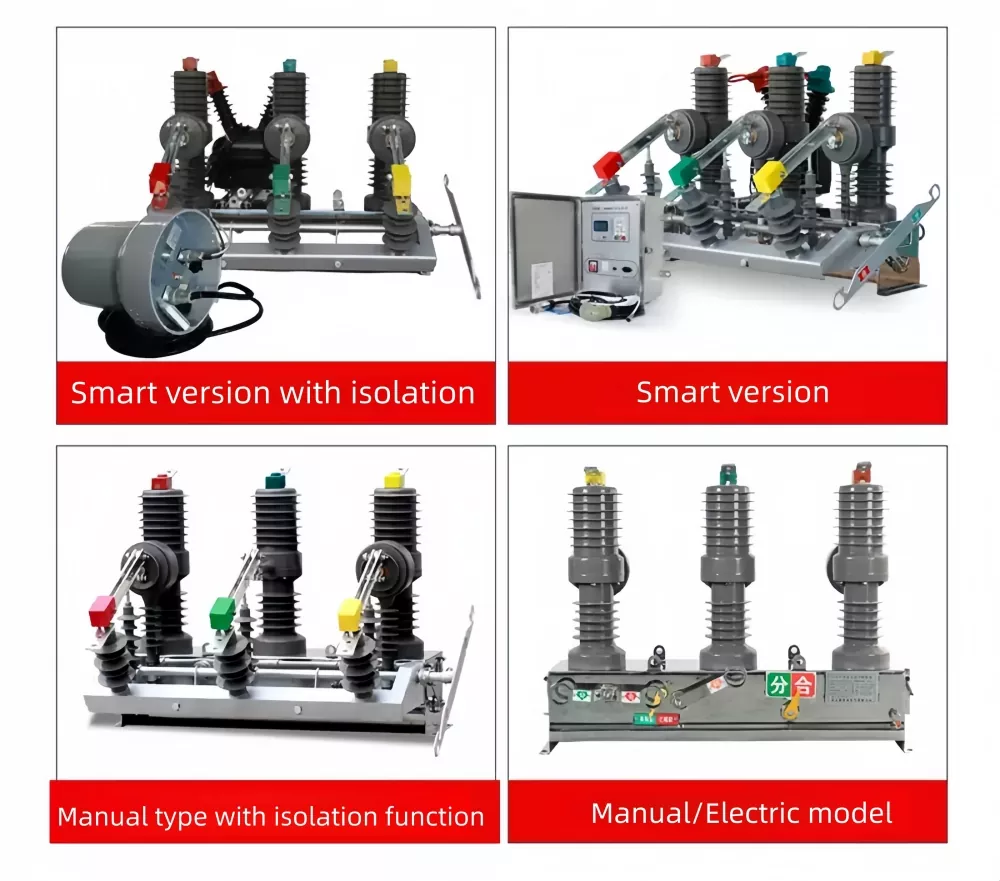

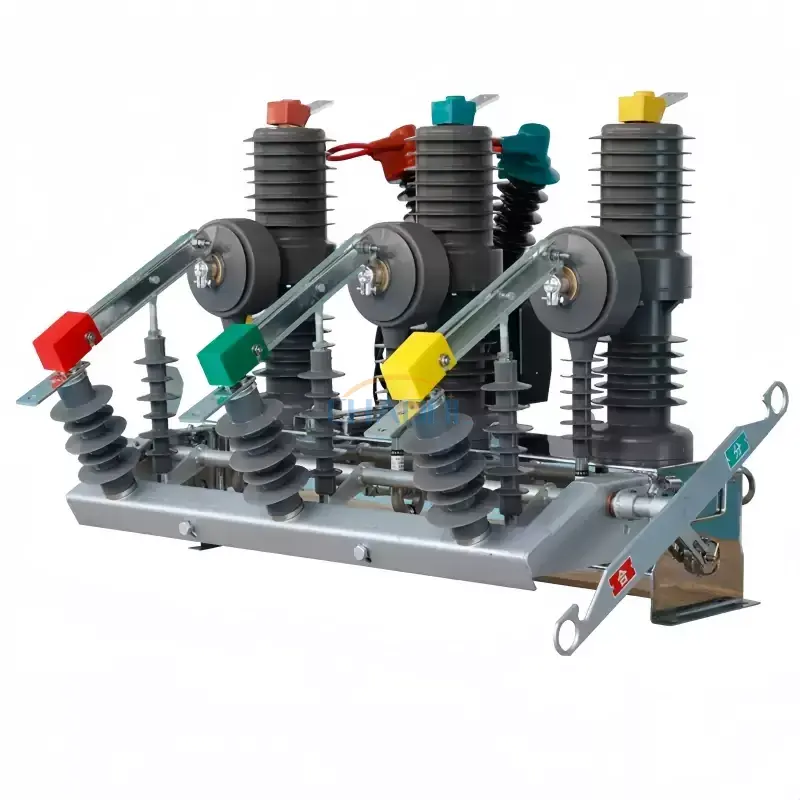

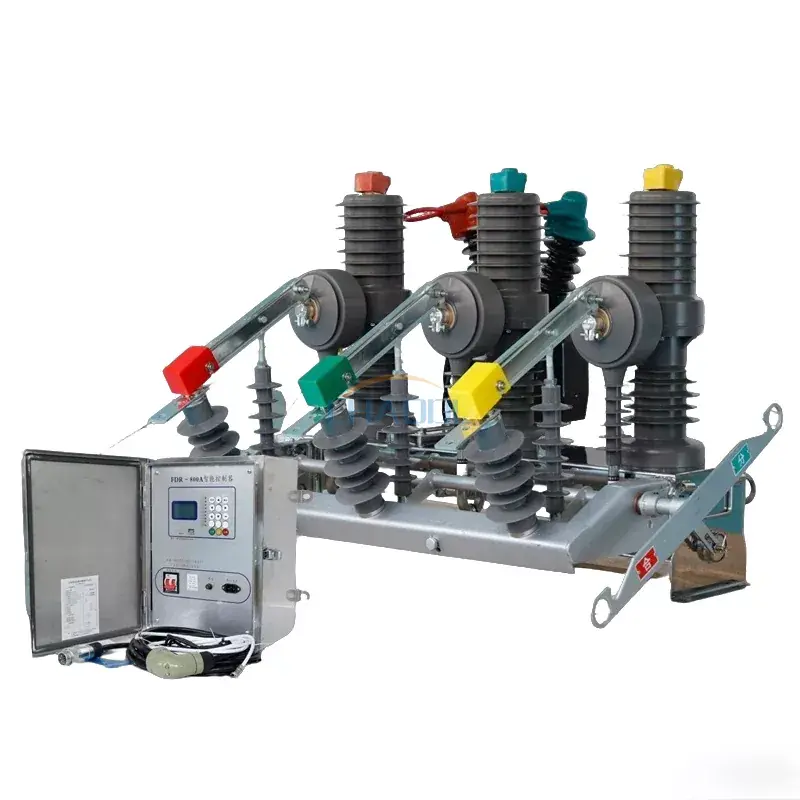

Modello e aspetto

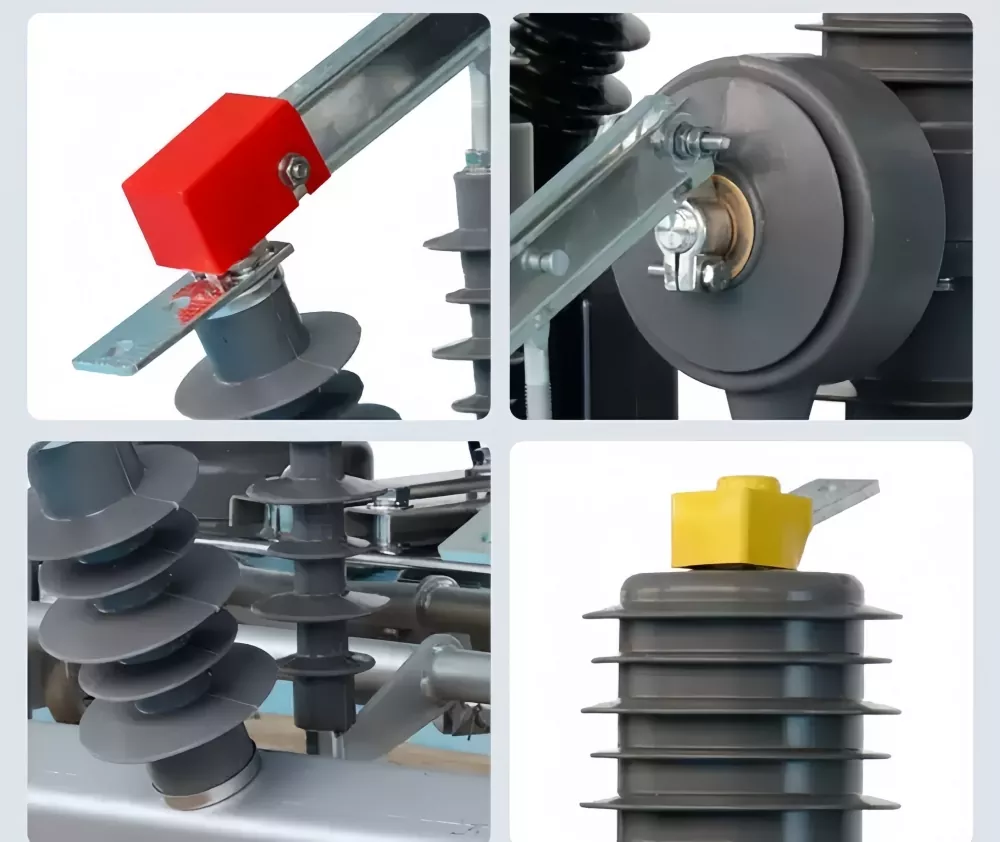

Dettagli del prodotto

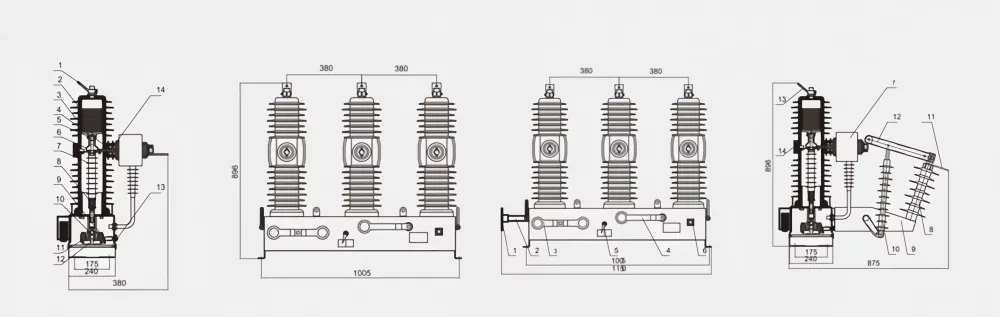

Dimensioni del prodotto

Caratteristiche del prodotto

• Meccanismo operativo a magnete permanente avanzato con prestazioni di commutazione veloci, stabili e altamente affidabili.
• Il design meccanico esente da manutenzione elimina le regolazioni di routine e riduce significativamente i costi operativi.
• L'ampolla in vuoto ad alte prestazioni fornisce un'eccellente capacità di estinzione dell'arco e una maggiore durata elettrica.
• Vita meccanica fino a10.000 operazioni, rendendolo adatto per applicazioni con cambi frequenti.
• Struttura esterna compatta con eccellente resistenza all'umidità, alla polvere, all'esposizione ai raggi UV e alle condizioni ambientali difficili.
• Supporta il controllo intelligente, il monitoraggio remoto e l'integrazione perfetta con SCADA e sistemi di automazione della distribuzione.
• ILInterruttore automatico a magnete permanente per esterniè adatto per sottostazioni di servizi pubblici, sistemi di alimentazione industriale, elettrificazione ferroviaria, progetti minerari e reti di distribuzione di energia rinnovabile.

Componenti principali

• Interruttore sottovuoto
• Meccanismo di funzionamento a magnete permanente
• Custodia isolante ad alta resistenza
• Trasformatore di corrente (opzionale)
• Armadio comando
• Terminali conduttivi
• Tirante isolante
• Sistema di accumulo dell'energia
• Indicatore di posizione meccanico
• Maniglia di manovra manuale

Parametri tecnici

Applicazioni

ILInterruttore automatico a magnete permanente per esterniè progettato per sistemi di alimentazione a media tensione che richiedono commutazione affidabile, controllo intelligente e stabilità operativa a lungo termine.

• Reti di distribuzione elettrica urbana e rurale
• Sottostazioni elettriche
• Sistemi di automazione della distribuzione
• Infrastruttura di rete intelligente
• Progetti di elettrificazione ferroviaria
• Impianti minerari e industriali pesanti
• Impianti eolici e solari
• Sistemi di trasmissione e distribuzione dei servizi pubblici
• Progetti di infrastrutture e di energia municipale

Principio di funzionamento

ILInterruttore automatico a magnete permanente per esternicombina un'ampolla in vuoto con un attuatore a magnete permanente. Durante il normale funzionamento, l'attuatore controlla con precisione l'apertura e la chiusura dei contatti utilizzando la forza elettromagnetica. Quando si verifica un guasto, l'ampolla in vuoto estingue rapidamente l'arco, garantendo un'interruzione sicura della corrente di guasto. Rispetto ai meccanismi a molla convenzionali, l'attuatore a magnete permanente fornisce una risposta più rapida, un funzionamento più accurato, un consumo energetico inferiore e una maggiore affidabilità meccanica.

Perché scegliere un interruttore automatico a magneti permanenti?

• Meccanismo operativo esente da manutenzione
• Minore consumo energetico operativo
• Maggiore durata
• Elevata coerenza operativa
• Adatto per applicazioni di commutazione ad alta frequenza
• Usura meccanica ridotta
• Eccellente compatibilità con i sistemi di controllo della rete intelligente

Domande frequenti

Che cos'è un interruttore automatico a magneti permanenti per esterni?

Si tratta di un interruttore automatico sotto vuoto di media tensione che utilizza un meccanismo operativo a magnete permanente invece di un tradizionale meccanismo a molla, garantendo maggiore affidabilità, minore manutenzione e maggiore durata.

Quali sono i vantaggi di un meccanismo di azionamento a magnete permanente?

Gli attuatori a magneti permanenti hanno meno parti mobili, un consumo energetico inferiore, una risposta più rapida, una migliore stabilità meccanica e non richiedono praticamente alcuna manutenzione per tutta la loro durata di servizio.

Dove viene comunemente utilizzato questo interruttore?

È ampiamente applicato in sottostazioni, reti di distribuzione di servizi pubblici, reti intelligenti, progetti di energia rinnovabile, sistemi di alimentazione ferroviaria, operazioni minerarie e sistemi di distribuzione di energia industriale.

Questo interruttore può supportare il monitoraggio remoto?

SÌ. Può essere integrato con SCADA, sistemi di automazione della distribuzione e dispositivi di protezione intelligenti per il monitoraggio remoto, il controllo remoto e le applicazioni di rete intelligente.
