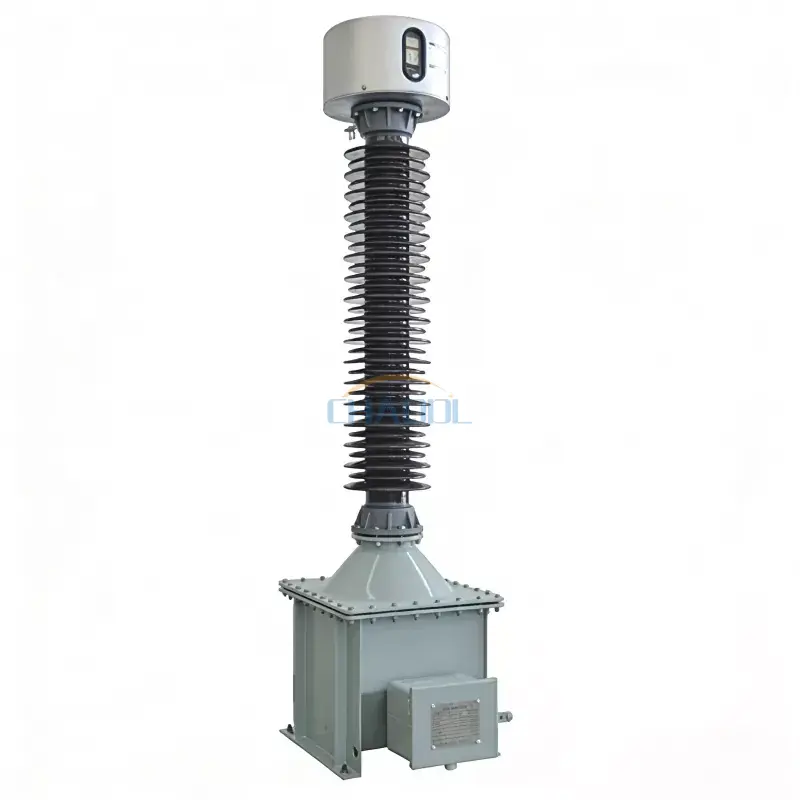

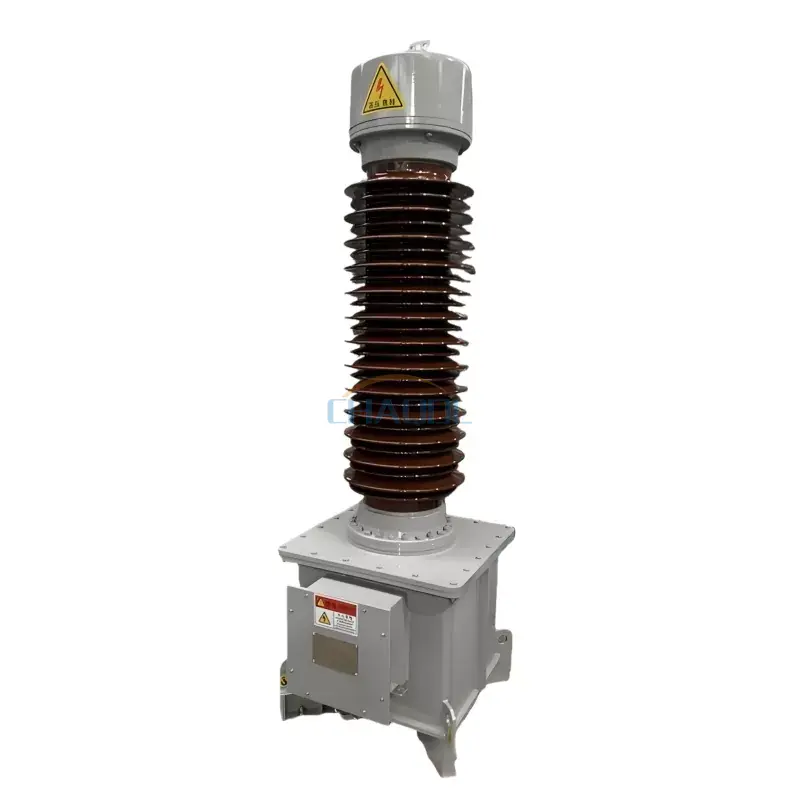

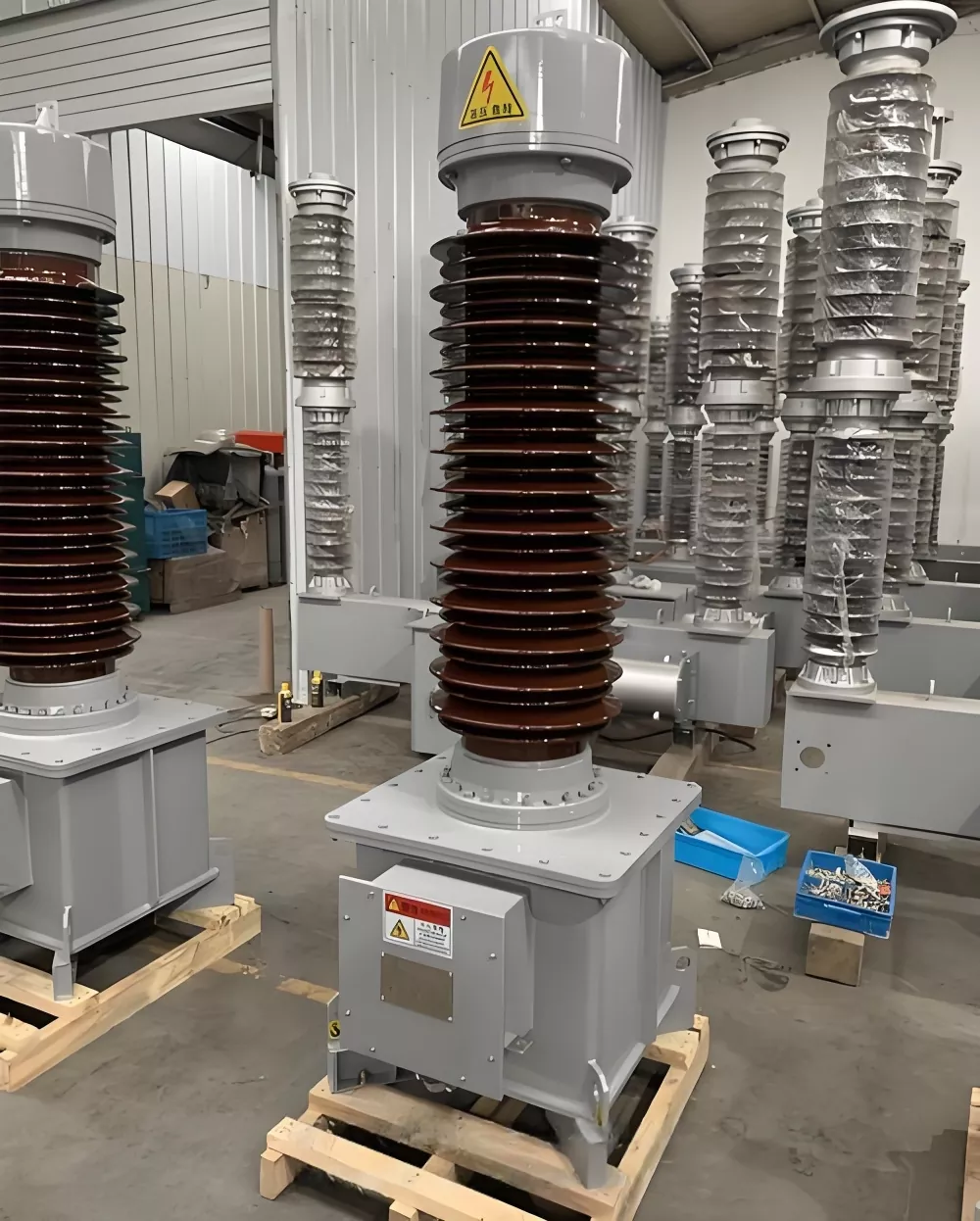

Anqiang Power presenta le sue alte prestazioniTrasformatore di tensione elettromagnetico a bagno d'olioprogettato per la misurazione e la protezione affidabili nei sistemi di alimentazione a media e alta tensione. La serie JDX è progettata per reti da 66 KV, 110 KV e 220 KV, supportando il funzionamento stabile in sottostazioni, linee di trasmissione e sistemi di distribuzione industriale. Il suo sistema di isolamento interno adotta una struttura capacitiva graduata per garantire una distribuzione uniforme del campo elettrico e stabilità operativa a lungo termine in condizioni di rete impegnative.
Questo prodotto è ampiamente utilizzato negli ambienti di trasmissione di potenza in cui sono richieste misurazioni accurate della tensione e protezione del sistema. Grazie al design ottimizzato dell'isolamento dell'olio e alla struttura meccanica rinforzata, l'unità garantisce prestazioni costanti anche in condizioni di carico fluttuante e stress ambientale.
ILTrasformatore di tensione elettromagnetico a bagno d'olioadotta una struttura del serbatoio dell'olio sigillata combinata con un sistema di espansione in acciaio inossidabile per mantenere una pressione interna stabile. Il livello dell'olio può essere monitorato visivamente attraverso una finestra di ispezione dedicata, che aiuta gli operatori a valutare rapidamente le condizioni di lavoro senza smontare.
I principali componenti metallici esposti sono trattati con zincatura a caldo e verniciatura a polvere per migliorare la resistenza alla corrosione. I terminali secondari sono disposti in una configurazione a strati, separando gli avvolgimenti di misurazione e di protezione per ridurre le interferenze e migliorare la precisione della misurazione.
Parametri di prestazione elettrica della serie JDX per diversi livelli di tensione:
| Tensione primaria nominale (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Tensione massima dell'apparecchiatura (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Frequenza nominale (Hz) | 50/60 | ||||||
| Tensione di tenuta alla frequenza industriale nominale (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Tensione nominale di tenuta all'impulso di fulmine (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Distanza dell'arco elettrico | 780 | 1050 | 1300 | ||||
| Carico meccanico (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Contrassegni dei terminali secondari | 1a-1n | 2a-2n | papà-dn | ||||
| Livello di precisione | 0.2 | 0.5 | 3P | ||||
| Potenza nominale (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Uscita limite termico (VA) | 2000 | ||||||
| Fattore di tensione nominale | 1,2/Continuo; 1,9/8 ore (66 KV) 1,2/Continuo; 1,5/30 s(110-230 KV) |
||||||
Nei moderni sistemi energetici, ilTrasformatore di tensione elettromagnetico a bagno d'olioviene generalmente utilizzato in sottostazioni esterne, corridoi di trasmissione e stazioni di distribuzione ad alta tensione. Supporta la misurazione precisa della tensione per la misurazione delle entrate e la protezione dei relè, garantendo un funzionamento stabile della rete in condizioni di carico complesse.
Il design è particolarmente adatto per ambienti che richiedono un'elevata affidabilità di isolamento, come sottostazioni di servizi pubblici, centrali elettriche industriali e reti elettriche regionali.

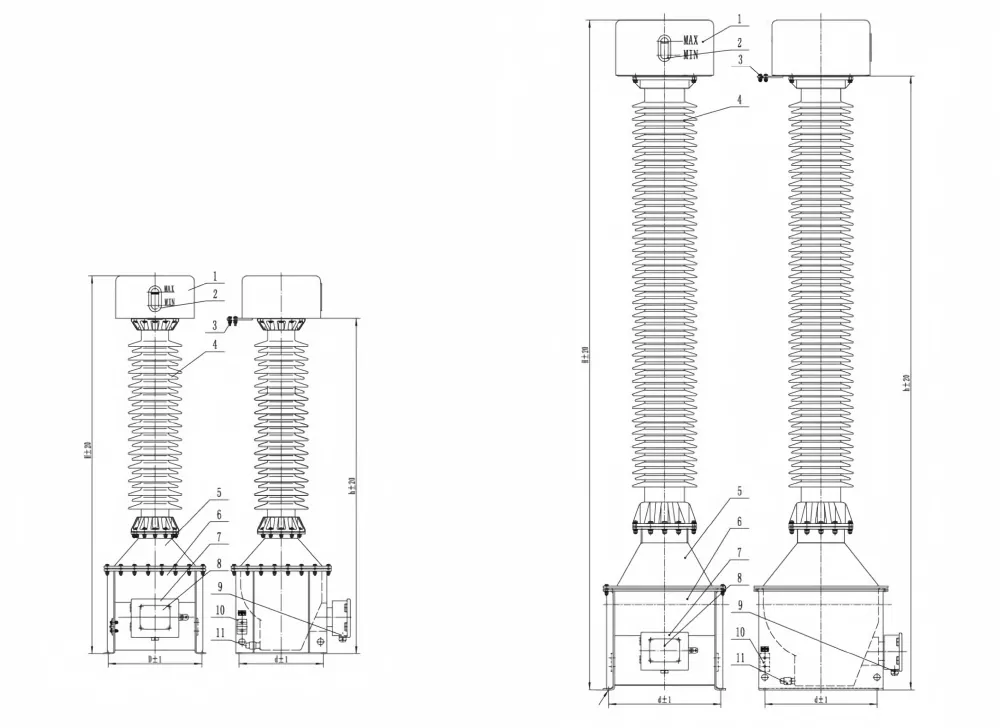

| Numero | Nome |
| 1 | Espansore |
| 2 | Finestra di ispezione del livello dell'olio |
| 3 | Terminale singolo |
| 4 | Custodia in porcellana |
| 5 | Sedile rialzato |
| 6 | Cisterna |
| 7 | Scatola di giunzione secondaria |
| 8 | Targhetta |
| 9 | Foro di uscita secondario |
| 10 | Piastra di messa a terra |
| 11 | Valvola di scarico dell'olio |
Prima della messa in servizio, garantire la corretta messa a terra e verificare la polarità del cablaggio secondario. Il trasformatore deve essere installato su una base stabile con spazio sufficiente per mantenere la distanza di isolamento e un funzionamento sicuro. Si consiglia l'ispezione di routine del livello dell'olio e delle condizioni delle guarnizioni durante il funzionamento a lungo termine.
Q1: Per quali sistemi è adatto questo trasformatore di tensione?
R: È comunemente utilizzato nei sistemi di trasmissione e distribuzione di potenza da 66 KV a 220 KV per la misurazione e la protezione.
Q2: può essere utilizzato all'aperto?
R: Sì, la struttura è progettata per sottostazioni esterne con prestazioni di isolamento anticorrosione e sigillate.
Q3: Qual è il requisito di manutenzione?
R: Per un funzionamento stabile a lungo termine si consiglia l'ispezione regolare del livello dell'olio e il serraggio dei terminali.
Q4: Supporta diverse classi di precisione?
R: Sì, sono disponibili più combinazioni di precisione per applicazioni di misurazione e protezione.
Q5: Come vengono garantite le prestazioni di isolamento?
R: L'unità utilizza un isolamento in olio con classificazione capacitiva per mantenere una distribuzione uniforme del campo elettrico.
Q6: qual è la durata?
R: In condizioni operative normali, supporta un servizio a lungo termine con un degrado minimo.
