Interruttore automatico SF6 per esterni da 126 KV

L'interruttore automatico SF6 per esterni da 126 KV (modello LW36-126) è un dispositivo di commutazione di classe di trasmissione ad alta tensione progettato per sottostazioni della rete elettrica, sistemi di trasmissione di servizi pubblici e reti elettriche industriali su larga scala. È ampiamente utilizzato per il controllo, la protezione e la commutazione della corrente di carico, della corrente di sovraccarico e della corrente di guasto di cortocircuito e può anche funzionare come interruttore automatico nei sistemi di alimentazione interconnessi.

Questo interruttore automatico SF6 per esterni da 126 KV adotta il gas esafluoruro di zolfo (SF6) come mezzo di estinzione dell'arco e di isolamento, combinato con una struttura a colonna singola con interruzione singola per polo. Durante l'interruzione, il principio di autoestinzione dell'arco genera un flusso di gas ad alta velocità all'interno della camera dell'arco per raffreddare ed estinguere l'arco in modo efficiente, garantendo prestazioni di interruzione stabili in condizioni di guasto elevato.

Dotato di un meccanismo di azionamento a molla del motore comandato da CT e di un sistema di collegamento meccanico a tre stadi, l'LW36-126 offre prestazioni di commutazione precise, elevata affidabilità meccanica ed eccellente stabilità operativa a lungo termine in ambienti esterni esigenti.

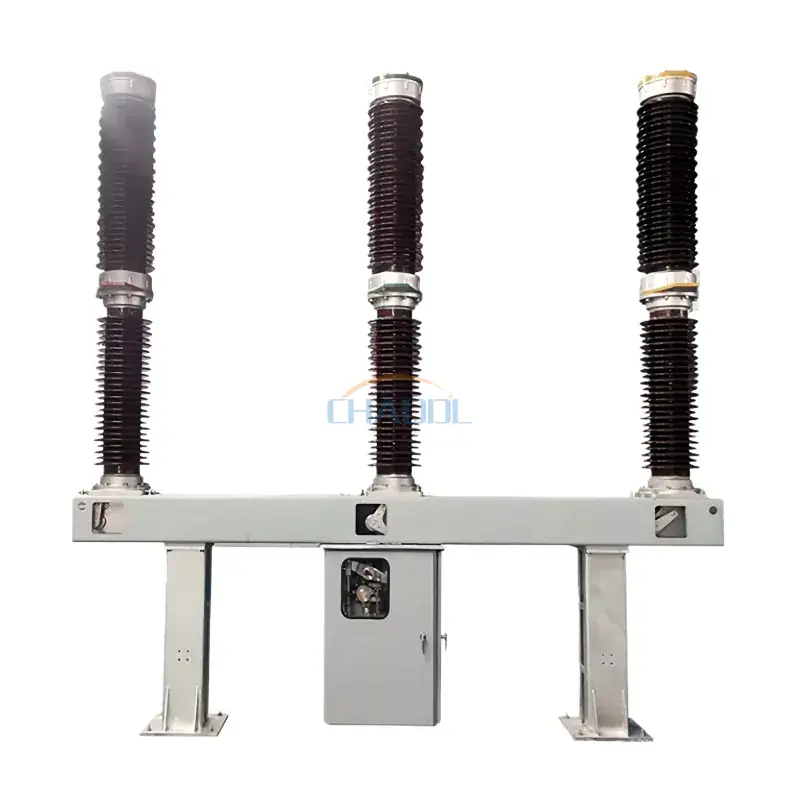

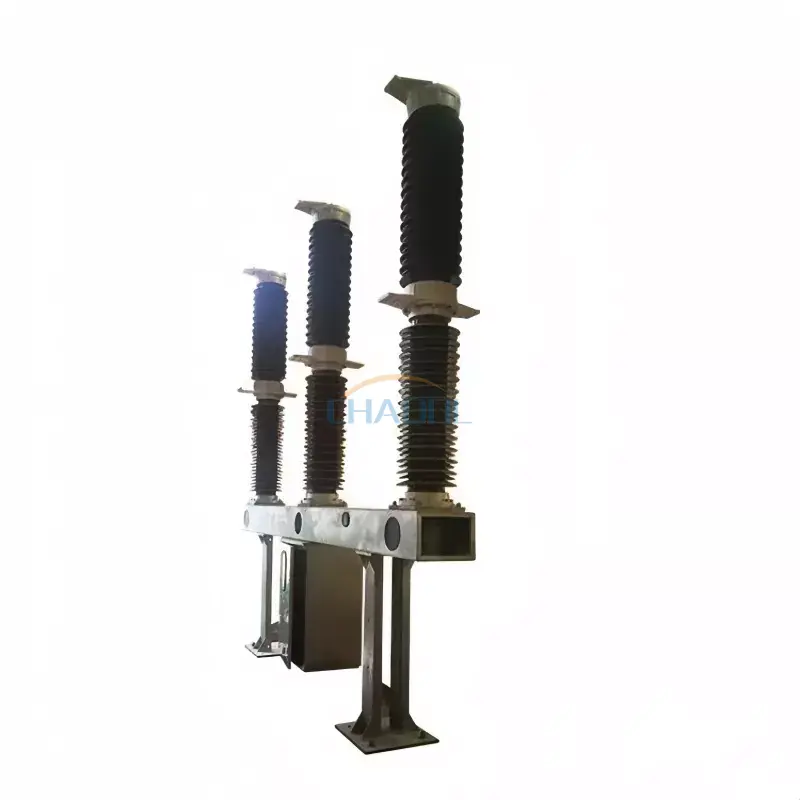

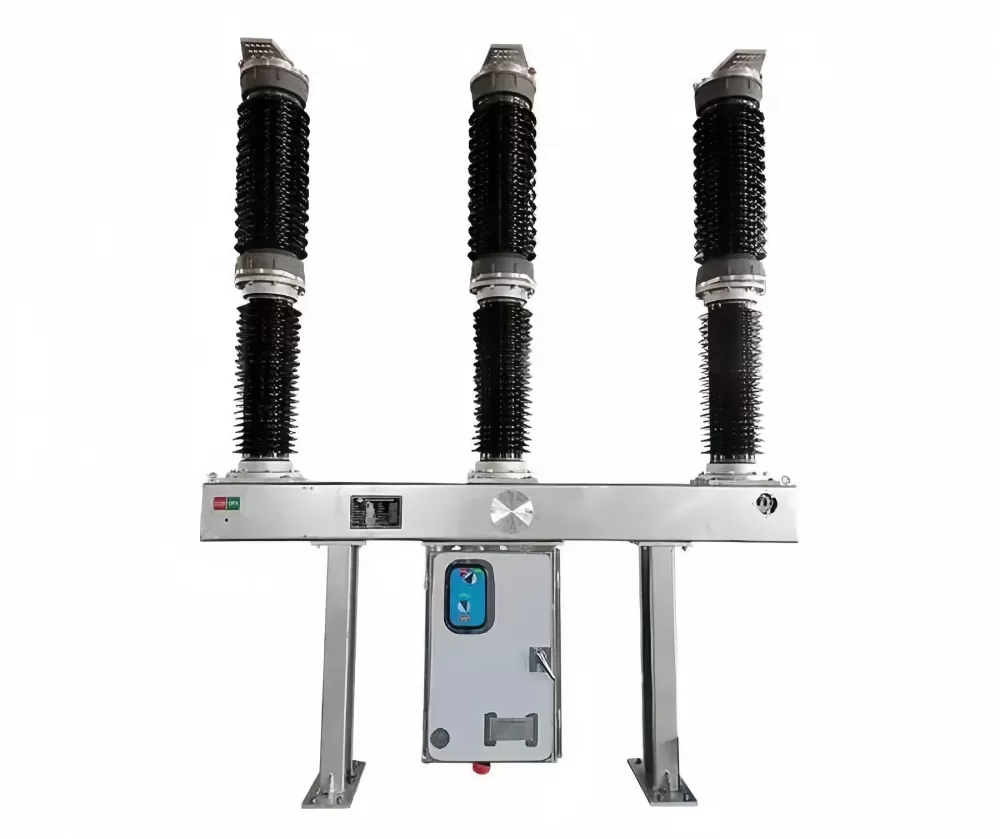

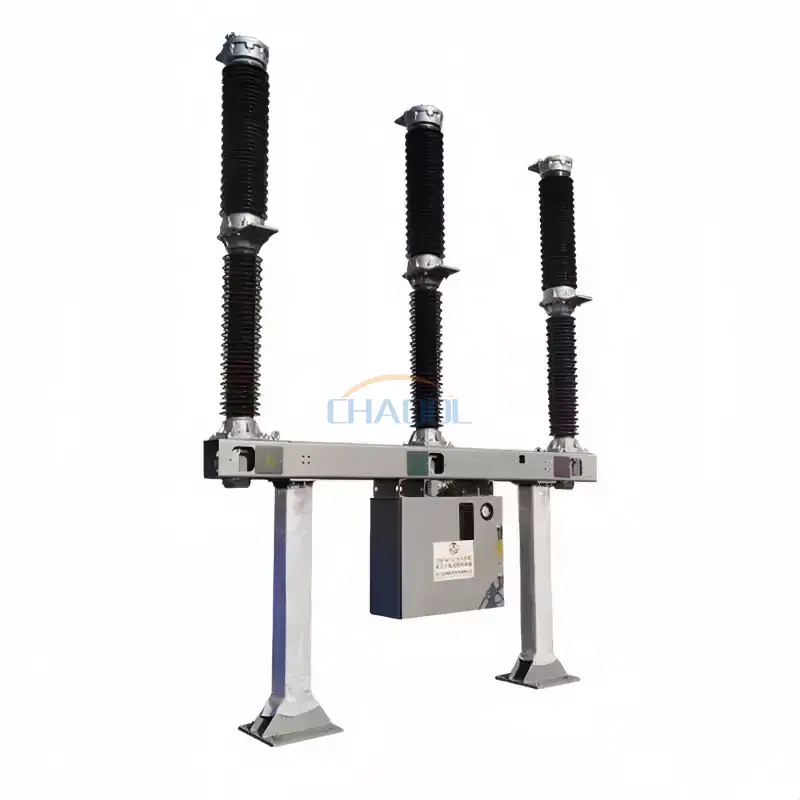

Aspetto del prodotto

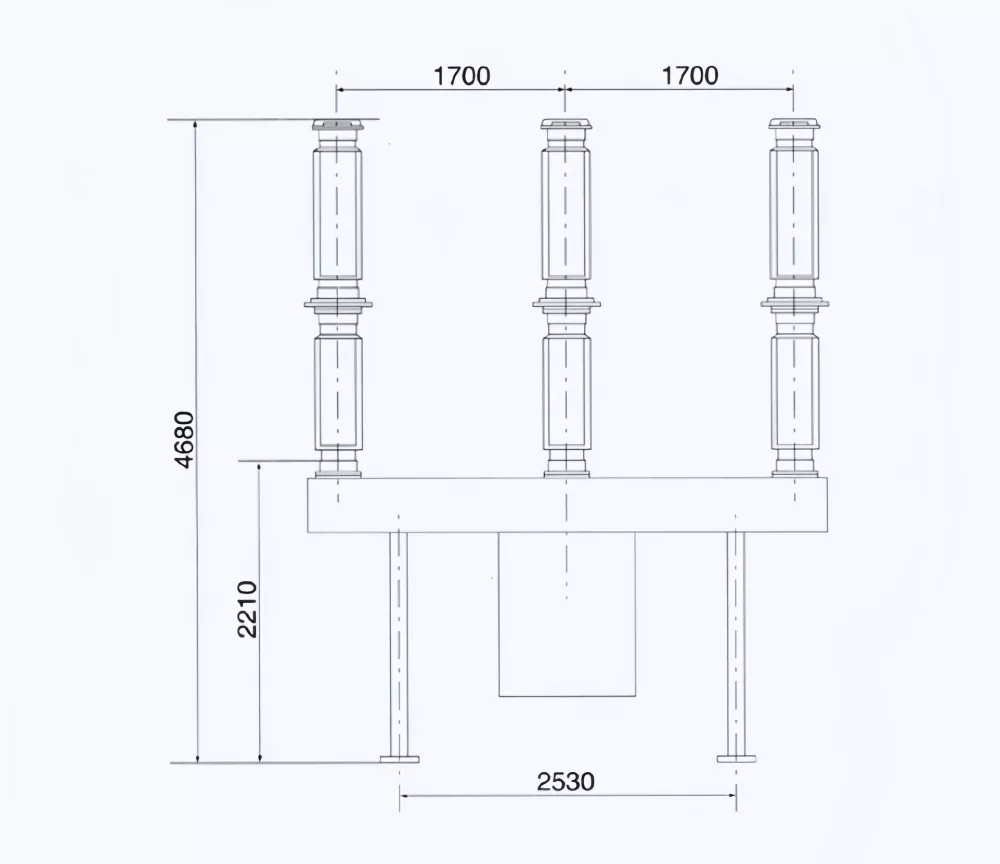

Diagramma delle dimensioni del prodotto

Ambiente operativo

• Altitudine di installazione: ≤ 3000 metri sopra il livello del mare
• Temperatura ambiente: da -30°C a +40°C
• Velocità massima del vento: ≤ 34 m/s
• Livello di inquinamento: Classe III (25 mm/kV)

Parametri tecnici

Caratteristiche del prodotto

• L'isolamento avanzato del gas SF6 garantisce un'eccellente estinzione dell'arco e prestazioni dielettriche.
• Il design a colonna singola e polo a rottura singola riduce la complessità meccanica e migliora l'affidabilità.
• Elevato potere di interruzione fino a 40 kA per interruzione per guasto a livello di trasmissione.
• Il meccanismo di comando a molla comandato da CT garantisce un funzionamento di commutazione stabile e preciso.
• Adatto per ambienti esterni difficili con forte resistenza all'inquinamento, al vento e alle variazioni di temperatura.
• Lunga durata meccanica con ridotte esigenze di manutenzione per gli operatori di rete.
• Compatibile con i moderni sistemi di automazione e controllo remoto delle sottostazioni.

Struttura del prodotto e principio di funzionamento

L'interruttore automatico SF6 per esterni da 126 KV è costituito da una camera di estinzione dell'arco riempita di gas SF6, integrazione del trasformatore di corrente, meccanismo operativo, struttura di supporto isolante e sistema di custodia in acciaio. Il gas SF6 agisce sia come isolante che come mezzo di estinzione dell'arco, fornendo elevata rigidità dielettrica e rapido recupero dopo l'interruzione.

Durante le condizioni di guasto, il meccanismo operativo determina la separazione del contatto mobile, generando un flusso di gas SF6 ad alta velocità all'interno della camera d'arco. Questo flusso d'aria raffredda e deionizza rapidamente l'arco, garantendo un'interruzione sicura delle correnti di guasto ad alta tensione. Il sistema di collegamento meccanico a tre stadi garantisce il funzionamento sincronizzato del palo e un'elevata consistenza di rottura.

Applicazioni

• Sottostazioni di trasmissione ad alta tensione
• Sistemi di interconnessione alla rete elettrica
• Reti di trasmissione e distribuzione dei servizi
• Centrali idroelettriche e termiche
• Sistemi di alimentazione industriale ad alta tensione
• Grandi progetti infrastrutturali ed energetici
• Sistemi energetici ferroviari e di trasporto

Domande frequenti

Cos'è unInterruttore automatico SF6 per esterni da 126 KVusato per?

Viene utilizzato per interrompere e controllare le correnti elettriche ad alta tensione nelle reti di trasmissione, garantendo il funzionamento sicuro di sottostazioni e sistemi di alimentazione durante guasti o operazioni di commutazione.

Perché viene utilizzato il gas SF6 negli interruttori automatici?

Il gas SF6 ha eccellenti proprietà di isolamento e di estinzione dell'arco, consentendo un'interruzione efficiente delle correnti di guasto ad alta tensione mantenendo le dimensioni compatte dell'apparecchiatura.

L'LW36-126 è adatto per l'installazione esterna?

SÌ. ILInterruttore automatico SF6 per esterni da 126 KVè specificamente progettato per sottostazioni esterne e può funzionare in modo affidabile in condizioni ambientali difficili.

Quali sono i vantaggi rispetto agli interruttori tradizionali?

Rispetto agli interruttori a base di olio, gli interruttori automatici SF6 offrono maggiore affidabilità, minore manutenzione, estinzione più rapida dell'arco e migliori prestazioni in condizioni di alta tensione.
