Interruttore automatico da esterno 33KV con richiusura automatica

ILInterruttore automatico da esterno 33KV con richiusura automatica, noto anche come interruttore automatico in vuoto ad alta tensione per esterni ZW32-40.5, è progettato per reti di distribuzione aeree di media tensione, sottostazioni, reti pubbliche e sistemi di distribuzione dell'energia intelligenti. Viene utilizzato principalmente per commutare correnti di carico, interrompere correnti di sovraccarico ed eliminare guasti da cortocircuito garantendo al tempo stesso una continuità affidabile dell'alimentazione.

Dotato di un avanzato sistema di interruzione del vuoto e di una funzionalità di richiusura automatica intelligente, questo interruttore automatico in vuoto da esterno può ripristinare automaticamente l'alimentazione dopo guasti temporanei, migliorando significativamente l'affidabilità della rete e riducendo la durata delle interruzioni. La sua struttura compatta, il design leggero e l'elevata resistenza meccanica lo rendono una soluzione ideale per i moderni progetti di automazione della distribuzione.

L'interruttore ZW32-40.5 è adatto per sistemi di alimentazione da 33 KV e 40,5 KV e supporta il funzionamento locale, il controllo remoto, il monitoraggio dei guasti e la gestione della rete di distribuzione basata sulla comunicazione. È ampiamente utilizzato da società di servizi pubblici, impianti industriali, progetti di energia rinnovabile e reti di elettrificazione rurale in tutto il mondo.

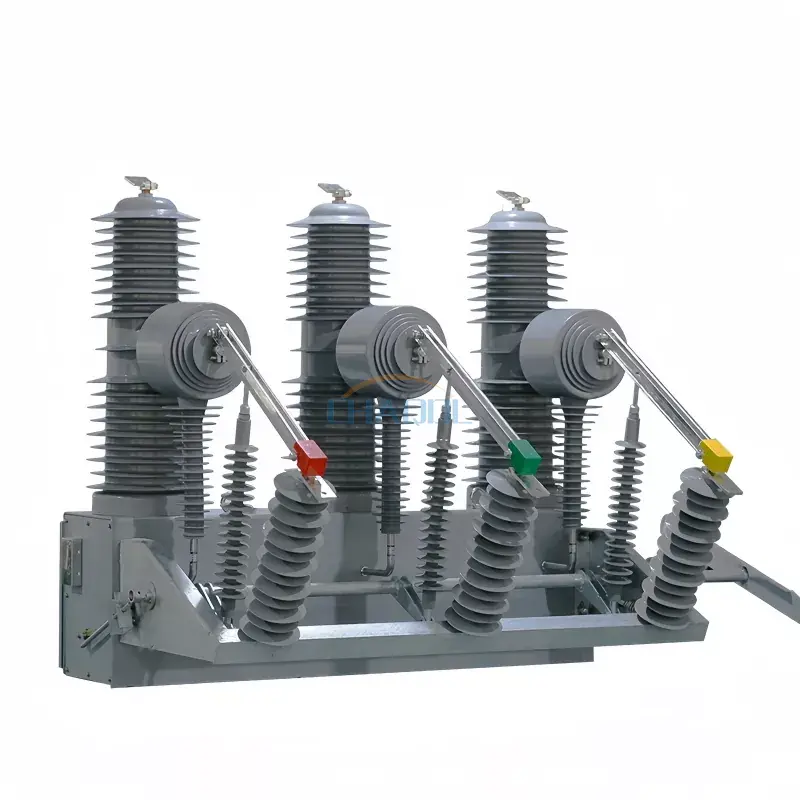

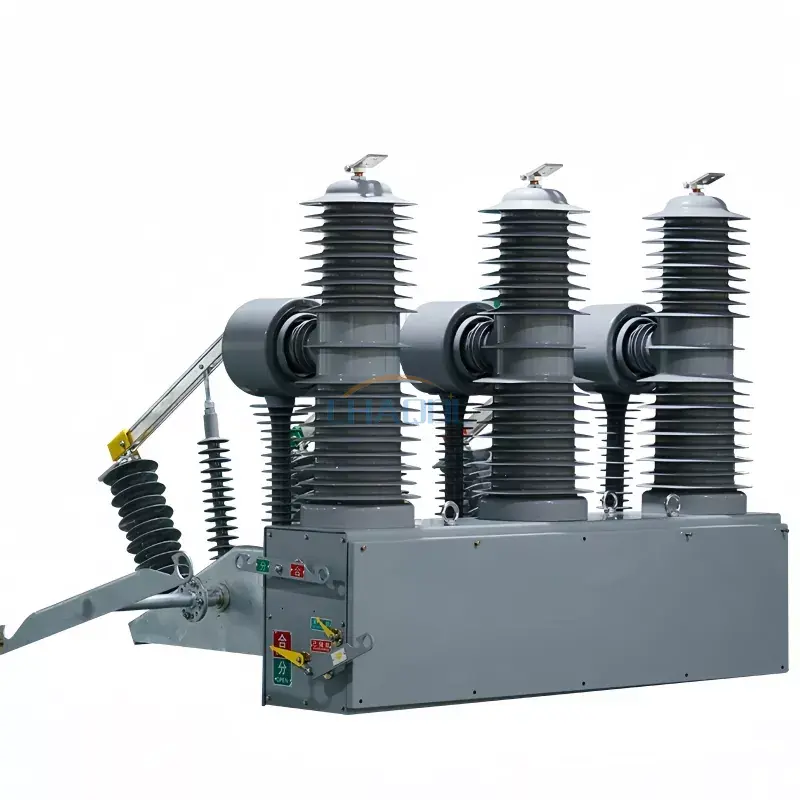

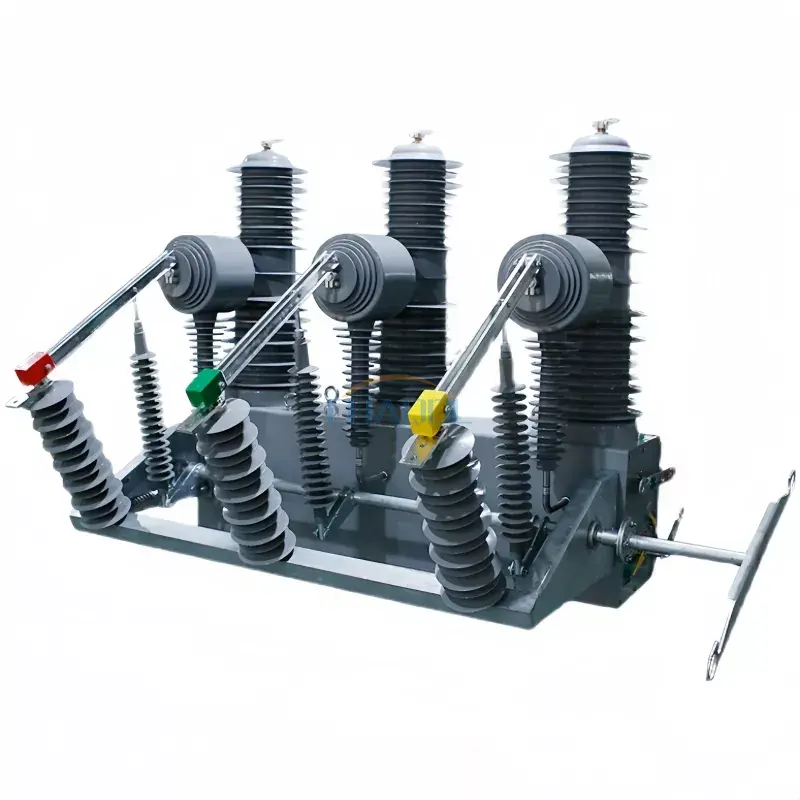

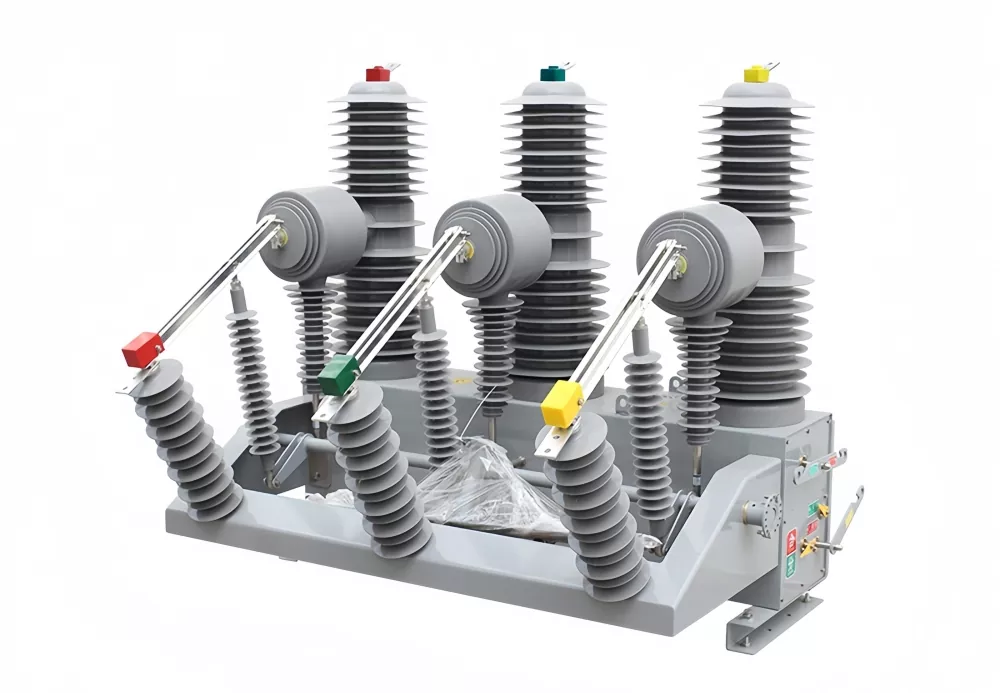

Diagramma dell'aspetto del prodotto

Parametri tecnici

Caratteristiche principali

• La funzione di richiusura automatica integrata migliora l'affidabilità dell'alimentazione e riduce i tempi di interruzione.
• La tecnologia di estinzione dell'arco sotto vuoto offre eccellenti prestazioni di interruzione e una lunga durata.
• Adatto per reti di distribuzione aeree da 33 KV e 40,5 KV e applicazioni per sottostazioni.
• Elevato potere di interruzione in cortocircuito fino a 31,5KA.
• La struttura compatta e il design leggero semplificano il trasporto e l'installazione.
• Supporta operazioni locali, controllo remoto, telemetria e sistemi di automazione della distribuzione.
• La struttura del palo sigillato migliora le prestazioni di isolamento e la resistenza ambientale.
• L'ampolla in vuoto esente da manutenzione riduce i costi operativi durante l'intero ciclo di vita dell'apparecchiatura.
• Compatibile con sistemi SCADA, smart grid e monitoraggio delle reti di servizi pubblici.
• La lunga durata meccanica fino a 10.000 operazioni garantisce prestazioni affidabili a lungo termine.

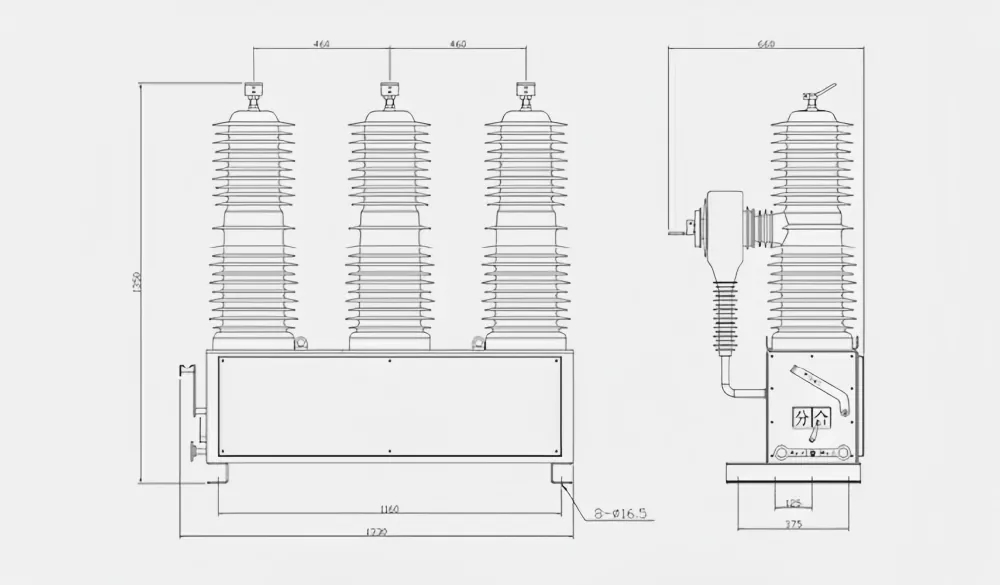

Diagramma delle dimensioni del prodotto

Struttura del prodotto e principio di funzionamento

ILInterruttore automatico da esterno 33KV con richiusura automaticaè costituito principalmente da un polo sigillato integrato, un'ampolla sotto vuoto, un trasformatore di corrente, un meccanismo operativo, una struttura di supporto isolata e un involucro resistente agli agenti atmosferici. L'armadio è realizzato in acciaio di alta qualità per fornire un'eccellente protezione meccanica e una lunga durata all'esterno.

I trasformatori di corrente possono essere configurati in base ai requisiti del progetto per applicazioni di misurazione, monitoraggio e protezione. Quando si verifica un guasto sulla linea di distribuzione, il controller intelligente rileva rapidamente condizioni anomale e comanda all'interruttore in vuoto di interrompere la corrente di guasto. Per guasti temporanei come fulmini o disturbi transitori sulla linea, la funzione di richiusura automatica ripristina automaticamente l'alimentazione dopo un intervallo preimpostato, riducendo al minimo le interruzioni del servizio.

Combinato con un controller intelligente, l'interruttore supporta operazioni di commutazione locali nonché monitoraggio e controllo remoti tramite interfacce di comunicazione. I metodi di comunicazione possono includere reti in fibra ottica, cavi di comunicazione, GPRS, CDMA, GSM o altri sistemi di comunicazione di servizi pubblici, rendendolo una soluzione ideale per progetti di rete intelligente e automazione della distribuzione.

Applicazioni

QuestoInterruttore automatico da esterno 33KV con richiusura automaticaè ampiamente utilizzato nei sistemi di trasmissione e distribuzione di potenza in cui l'isolamento automatico dei guasti e il ripristino del servizio sono fondamentali.

• Reti di distribuzione dell'energia elettrica
• Linee di distribuzione aeree
• Sottostazioni elettriche
• Progetti di reti intelligenti
• Centrali elettriche ad energia rinnovabile
• Impianti industriali e minerari
• Sistemi di elettrificazione urbana e rurale
• Reti di alimentazione ferroviaria e dei trasporti

Domande frequenti

Che cos'è un interruttore automatico di riarmo?

Un interruttore automatico di riarmo può ripristinare automaticamente l'alimentazione dopo che si verificano guasti temporanei su una linea di distribuzione. Ciò migliora significativamente la continuità dell'alimentazione e riduce la durata delle interruzioni per gli utenti finali.

Quali sono i vantaggi di un interruttore automatico in vuoto?

Gli interruttori automatici in vuoto garantiscono una rapida estinzione dell'arco, elevata affidabilità, bassi requisiti di manutenzione, lunga durata e funzionamento rispettoso dell'ambiente senza olio o gas SF6.

Questo interruttore può essere integrato in un sistema di rete intelligente?

SÌ. L'interruttore supporta il monitoraggio remoto, il funzionamento remoto, la diagnosi dei guasti e le interfacce di comunicazione che possono essere integrate nei sistemi SCADA e di automazione della rete intelligente.

Dove viene comunemente utilizzato l'interruttore automatico in vuoto ZW32-40.5?

È comunemente utilizzato nelle sottostazioni dei servizi pubblici, nelle reti di distribuzione aeree, nei progetti di energia rinnovabile, nei sistemi energetici industriali e nelle infrastrutture di elettrificazione rurale.

Perché scegliere un dispositivo di riarmo automatico per esterni da 33 KV?

Un dispositivo di riarmo automatico per esterni da 33 KV migliora l'affidabilità della rete, riduce al minimo i tempi di interruzione, riduce i costi di manutenzione e migliora l'efficienza della gestione dei guasti per i moderni sistemi di distribuzione dell'energia.
