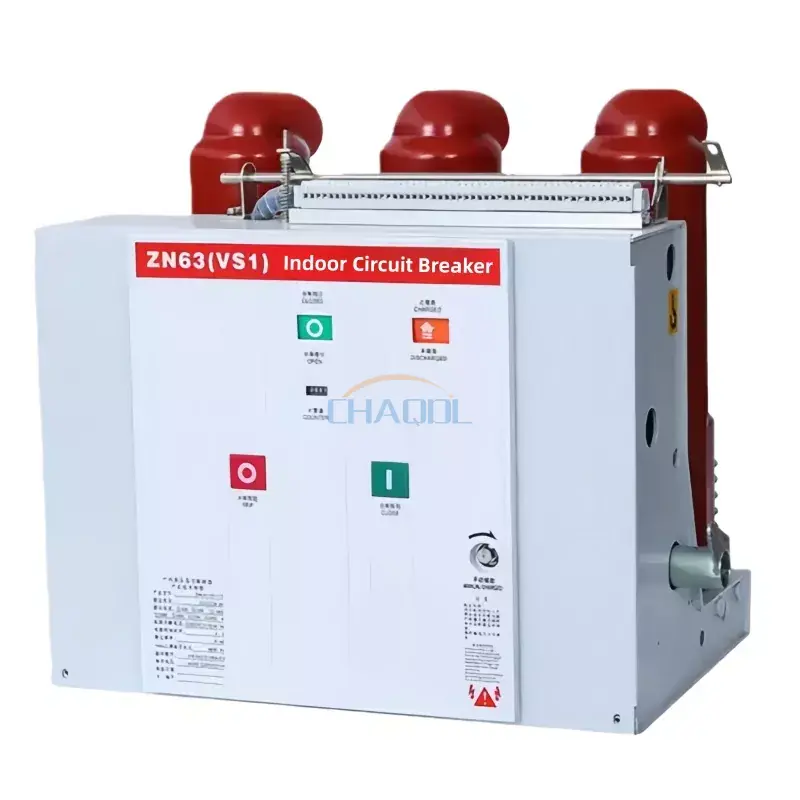

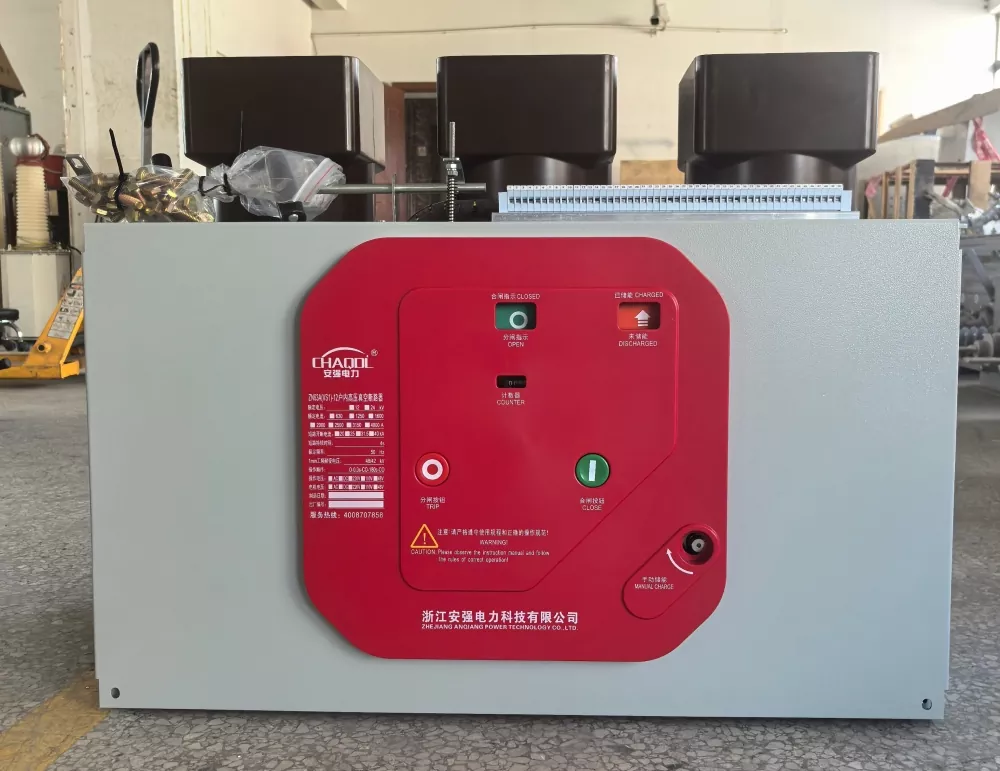

ILInterruttore automatico per interni di tipo fisso da 17,5 KVè progettato per sistemi di distribuzione dell'energia a media tensione che richiedono commutazione, protezione e controllo affidabili. Adotta un meccanismo operativo VET integrato e un design dell'interruttore sotto vuoto, fornendo dimensioni compatte, prestazioni operative stabili e una lunga durata. La struttura del palo sigillato riduce al minimo le esigenze di manutenzione migliorando al tempo stesso l'affidabilità dell'isolamento e la sicurezza operativa.
Progettato per i moderni sistemi di alimentazione, ilInterruttore automatico per interni di tipo fisso da 17,5 KVè compatibile con i quadri rivestiti in metallo e con i quadri AC fissi per interni con custodia metallica XGN. È ampiamente utilizzato in sottostazioni, impianti industriali, edifici commerciali, reti di servizi pubblici e progetti di energia rinnovabile dove è richiesta una protezione affidabile a media tensione.
| Tensione nominale | 12kV/17,5kV |
| Frequenza nominale | 50Hz |
| Tensione di resistenza all'impulso di fulmine | 75kV |
| Tensione di resistenza alla frequenza di alimentazione (1 min) | 42kV |
| Corrente nominale | 630A/1250A |
| Corrente di interruzione nominale di cortocircuito | 20kA/25kA |
| Sequenza operativa nominale | O-0.3s-CO-180s-CO |
| Corrente di interruzione del banco di condensatori | 630A/400A |
| Operazioni di interruzione di cortocircuito | 30 volte |
| Orario di chiusura | 35–70 ms |
| Orario di apertura | 20–50 ms |
| Vita meccanica | 10.000 volte |
| Tensione operativa | 220 V CA / 110 V CA / 220 V CC / 110 V CC |
| Sincronizzazione trifase | ≤2ms |
| Resistenza del circuito principale | ≤50μΩ (630A), ≤45μΩ (1250A) |

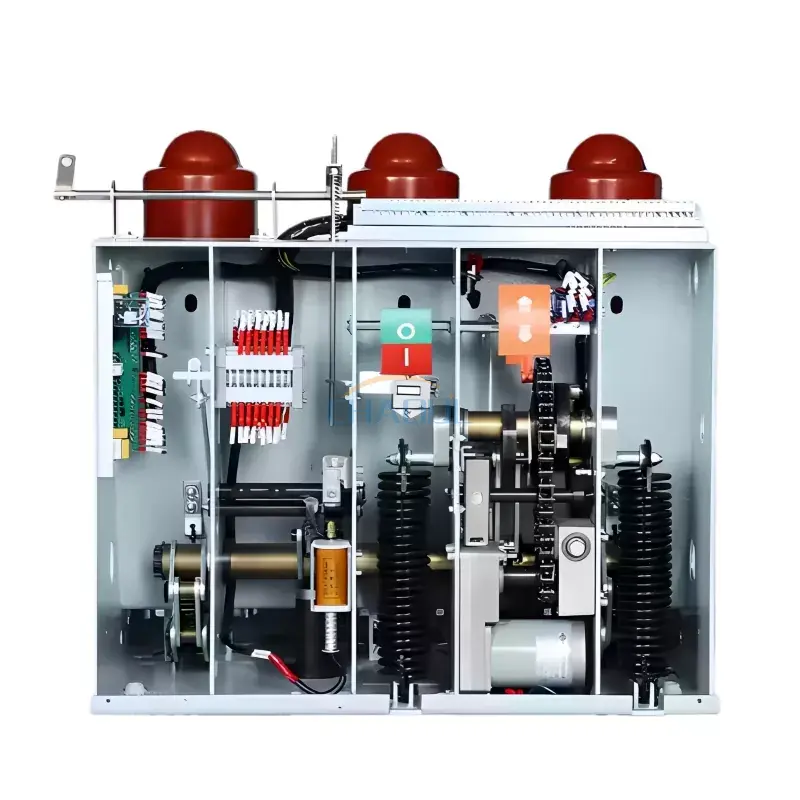

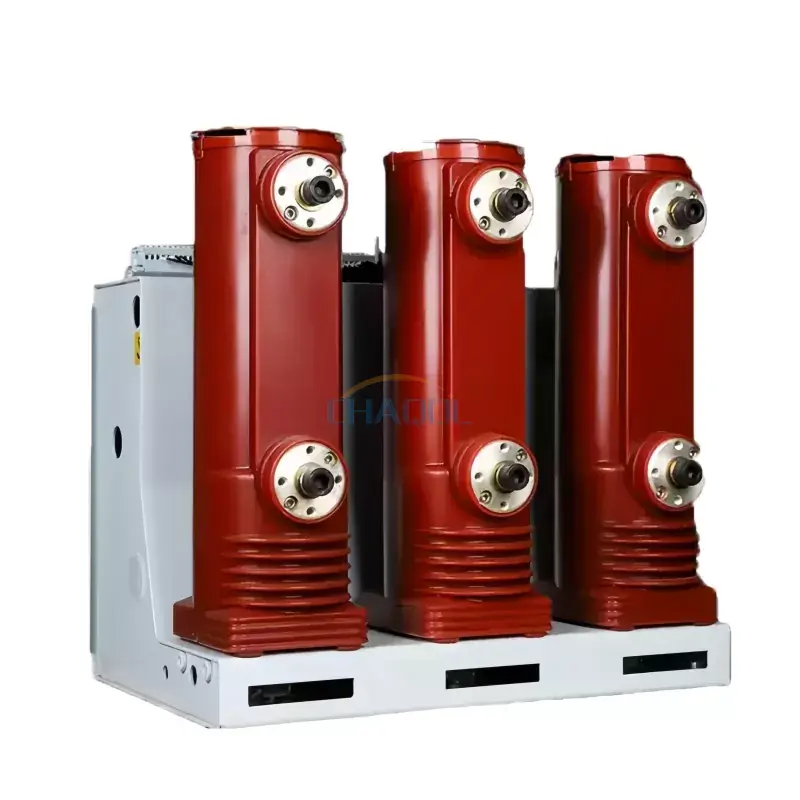

L'interruttore integra il meccanismo operativo e l'ampolla in vuoto in una struttura compatta a montaggio fisso. I gruppi di poli completamente incapsulati migliorano le prestazioni di isolamento proteggendo al tempo stesso i componenti interni da polvere, umidità e contaminazione ambientale. Questo design aumenta significativamente l'affidabilità operativa e riduce i requisiti di manutenzione ordinaria.
Il meccanismo a molla garantisce azioni di apertura e chiusura rapide con trasmissione meccanica stabile, rendendo l'interruttore adatto al funzionamento a lungo termine nei quadri di media tensione.
ILInterruttore automatico per interni di tipo fisso da 17,5 KVè ampiamente utilizzato per la commutazione, la protezione e il controllo nei sistemi di distribuzione elettrica a media tensione.
A cosa serve un interruttore automatico per interni di tipo fisso da 17,5 KV?
Viene utilizzato per proteggere e controllare le apparecchiature elettriche di media tensione interrompendo le correnti di sovraccarico e di cortocircuito in sottostazioni, impianti industriali e sistemi di distribuzione dell'energia.
Con quali quadri è compatibile questo interruttore?
È adatto per i quadri estraibili rivestiti in metallo della serie KYN e per i quadri AC fissi per interni con custodia in metallo XGN.
Quali sono i vantaggi della tecnologia di interruzione del vuoto?
Le ampolle sotto vuoto garantiscono una rapida estinzione dell'arco, una lunga durata elettrica, una manutenzione minima, elevate prestazioni di isolamento e un funzionamento rispettoso dell'ambiente senza gas SF6.
L'interruttore è in grado di gestire operazioni di commutazione frequenti?
SÌ. Con una durata meccanica fino a 10.000 operazioni e un meccanismo operativo durevole, è particolarmente adatto per applicazioni che richiedono commutazioni frequenti.
Quali industrie utilizzano comunemente questo prodotto?
È ampiamente utilizzato nelle sottostazioni dei servizi pubblici, nella produzione industriale, nell'estrazione mineraria, nella metallurgia, nella lavorazione chimica, nelle strutture commerciali e nei sistemi di distribuzione dell'energia rinnovabile.
