Interruttore automatico tipo serbatoio SF6 da 66 KV

L'interruttore automatico tipo serbatoio SF6 da 66 KV (modello: LW36-66) è un interruttore automatico esterno ad alta tensione progettato per sistemi di trasmissione e distribuzione di potenza da 66 KV con una frequenza nominale di 50 Hz CA. Utilizzando il gas SF6 sia come mezzo isolante che di estinzione dell'arco, fornisce commutazione affidabile, interruzione dei guasti e protezione per sottostazioni, reti elettriche di servizi pubblici, impianti industriali e progetti di energia rinnovabile. L'interruttore automatico può essere utilizzato anche come interruttore di collegamento bus e per applicazioni di commutazione di banchi di condensatori.

Progettato con una struttura compatta a serbatoio vivo, l'LW36-66 riduce al minimo lo spazio di installazione offrendo allo stesso tempo prestazioni elettriche eccezionali e affidabilità operativa a lungo termine. Il suo avanzato meccanismo di funzionamento a molla, il basso tasso di perdita di SF6 e il design di facile manutenzione lo rendono una soluzione ideale per le moderne reti di trasmissione ad alta tensione che richiedono un funzionamento sicuro, efficiente e stabile.

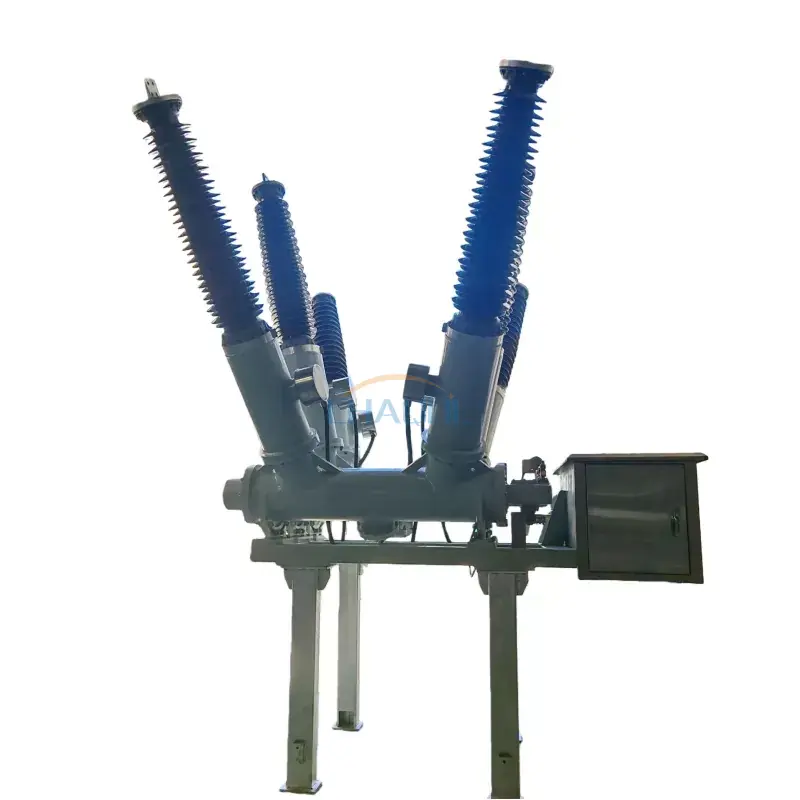

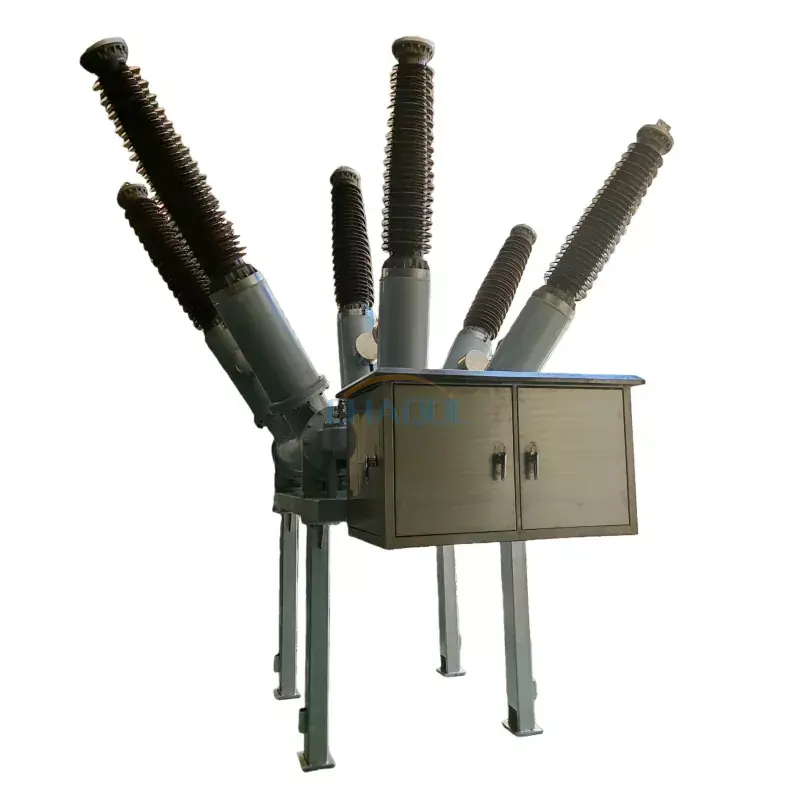

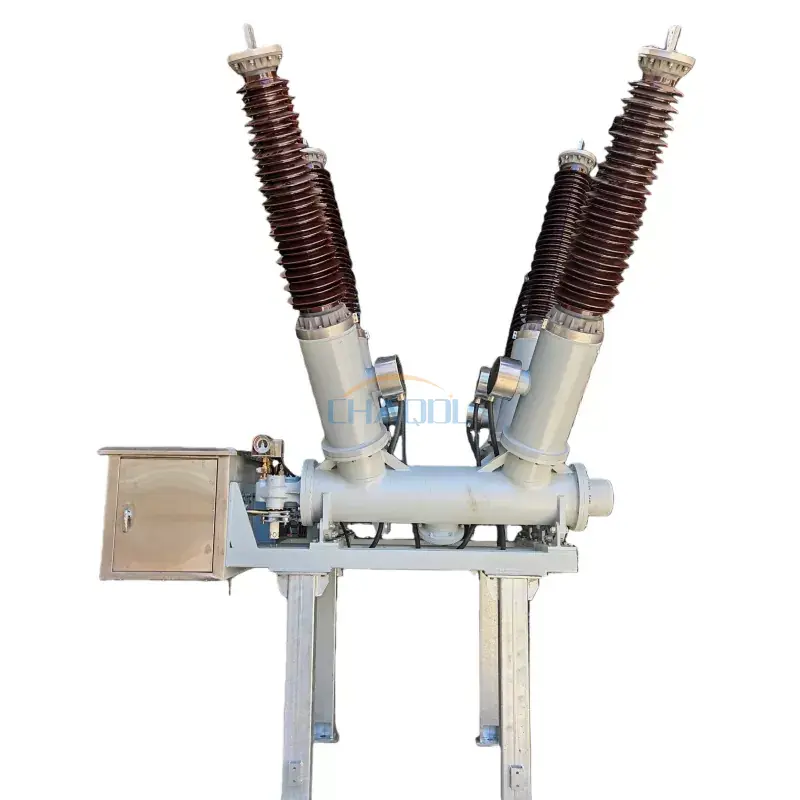

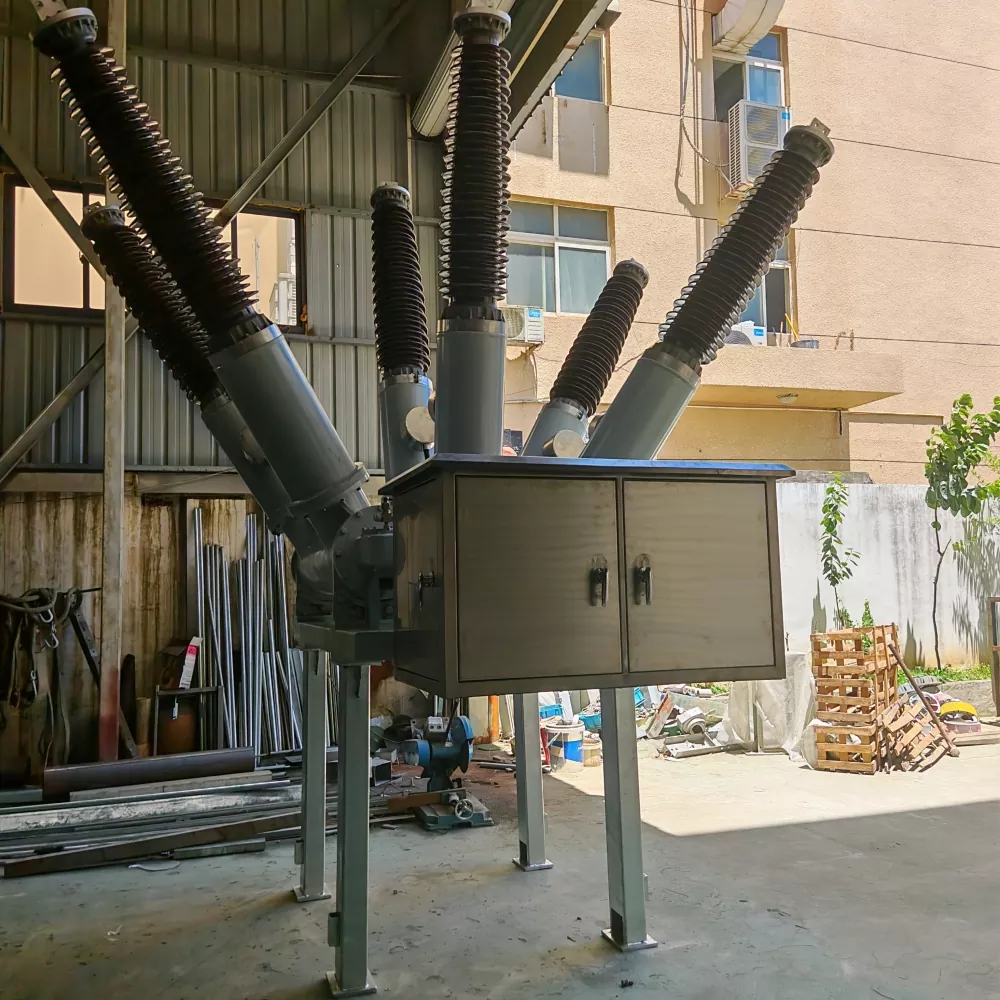

Foto reale del prodotto

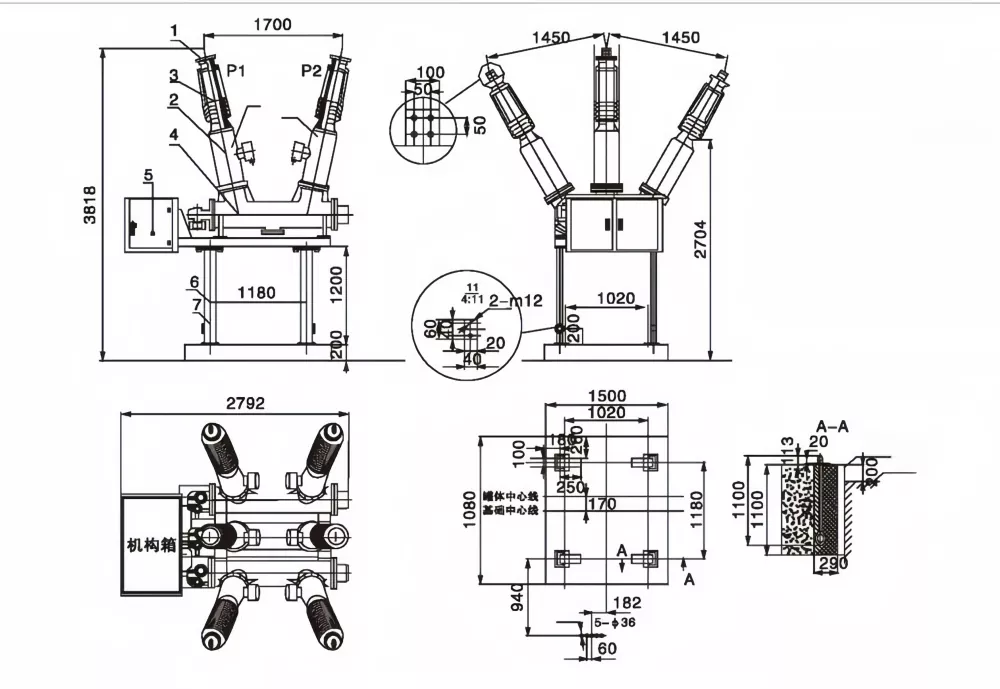

Diagramma delle dimensioni del prodotto

Struttura principale

• Morsettiera monofase in alluminio argentato per un'eccellente conduttività elettrica.
• Boccola di uscita in porcellana ad alta resistenza con prestazioni di isolamento superiori.
• Trasformatore di corrente (CT) integrato per protezione e misurazione.
• Camera di estinzione dell'arco SF6 montata a pavimento con elevata capacità di interruzione.
• Armadio del meccanismo che integra il meccanismo di azionamento a molla e i componenti di controllo secondari.
• Supporto per canale in acciaio zincato per carichi pesanti per un'installazione stabile.
• Morsetti di messa a terra multipli per una migliore sicurezza operativa.

Caratteristiche del prodotto

• Corrente nominale fino a3150A, adatto per applicazioni di trasmissione di carichi pesanti.
• L'avanzata tecnologia di isolamento del gas SF6 garantisce un'eccellente rigidità dielettrica e un'affidabile estinzione dell'arco.
• Lunga durata elettrica con capacità di interruzione per guasto di 31,5 kA e fino a 10.000 operazioni meccaniche.
• Tasso annuale di perdite di gas SF6 inferiore allo 0,5%, riducendo i requisiti di manutenzione e garantendo affidabilità di tenuta a lungo termine.
• ILInterruttore automatico tipo serbatoio SF6 da 66 KVè progettato per ambienti esterni severi, supporta il livello di inquinamento IV e temperature ambiente da -40°C a +40°C.
• La struttura compatta del tipo a serbatoio riduce lo spazio di installazione migliorando al tempo stesso la stabilità meccanica.
• Adatto per il monitoraggio remoto, l'automazione delle sottostazioni e le moderne applicazioni di rete intelligente.

Specifiche tecniche

Specifiche del meccanismo operativo

Applicazioni

ILInterruttore automatico tipo serbatoio SF6 da 66 KVè ampiamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione dove commutazione e protezione affidabili sono essenziali.

• Sottostazioni da 66KV
• Reti di trasmissione e distribuzione dei servizi
• Impianti di produzione di energia
• Integrazione della rete di energia rinnovabile
• Sistemi di distribuzione dell'energia industriale
• Commutazione del banco di condensatori
• Protezione bus e protezione alimentazione
• Progetti di automazione di smart grid e sottostazioni

Principio di funzionamento

L'interruttore automatico a serbatoio SF6 da 66 KV utilizza il gas esafluoruro di zolfo (SF6) sia come mezzo isolante che di estinzione dell'arco. Quando i contatti si separano durante un'operazione di commutazione, si genera un arco elettrico. Il gas SF6 ad alta pressione raffredda rapidamente e deionizza l'arco, consentendo l'interruzione sicura ed efficiente della corrente di guasto. Il meccanismo di comando a molla motorizzato garantisce operazioni di apertura e chiusura rapide, garantendo una protezione affidabile per i sistemi elettrici ad alta tensione.

Domande frequenti

A cosa serve un interruttore automatico di tipo serbatoio SF6 da 66 KV?

Viene utilizzato per la commutazione, la protezione e l'interruzione dei guasti nei sistemi di trasmissione e distribuzione da 66 KV, contribuendo a mantenere il funzionamento sicuro e affidabile delle sottostazioni e delle reti elettriche.

Quali sono i vantaggi di un interruttore automatico con serbatoio in SF6?

Gli interruttori automatici a serbatoio SF6 offrono eccellenti prestazioni di isolamento, elevata capacità di interruzione, struttura compatta, basse esigenze di manutenzione e lunga durata meccanica.

Questo interruttore può essere utilizzato per la commutazione di banchi di condensatori?

SÌ. L'LW36-66 è adatto per la commutazione di banchi di condensatori, applicazioni di collegamento bus e protezione di linee di trasmissione ad alta tensione.

L'interruttore automatico è adatto per ambienti esterni difficili?

SÌ. È progettato per funzionare in modo affidabile in condizioni di livello di inquinamento IV e temperature ambiente comprese tra -40°C e +40°C, rendendolo adatto per installazioni esterne impegnative.
