Il trasformatore di corrente per interni da 10 KV (modello LZZBJ9-10) è progettato per la misurazione e la protezione accurata della corrente nei sistemi di alimentazione interni a media tensione. Viene comunemente installato in quadri di comando, armadi di misurazione e sottostazioni compatte dove sono richieste un'uscita del segnale stabile e affidabilità dell'isolamento in funzionamento continuo.
Nell'automazione della distribuzione e nelle reti elettriche industriali, il trasformatore di corrente per interni da 10 KV svolge un ruolo fondamentale nella conversione di un'elevata corrente primaria in segnali secondari standardizzati per strumenti di misurazione e relè di protezione. La sua struttura in resina epossidica migliora la resistenza meccanica e garantisce prestazioni stabili in ambienti interni umidi o polverosi.

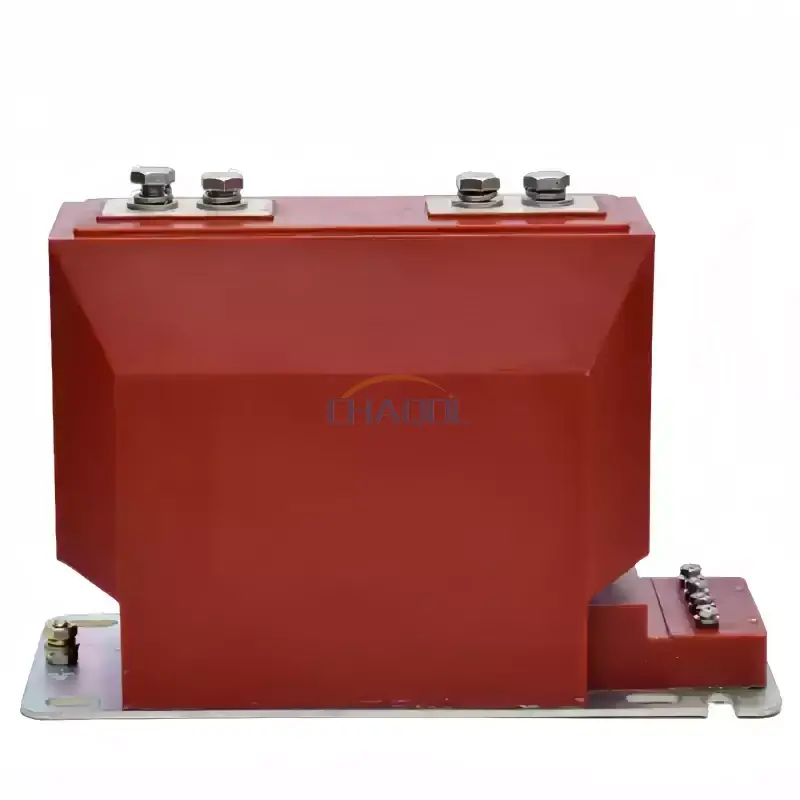

Questa serie adotta un processo di colata di resina epossidica completamente chiuso, che integra il nucleo di ferro, l'avvolgimento secondario e il sistema di isolamento in un corpo compatto. Il design riduce il rischio di scariche parziali e migliora la rigidità dielettrica, rendendolo adatto al funzionamento a lungo termine in quadri sotto tensione.

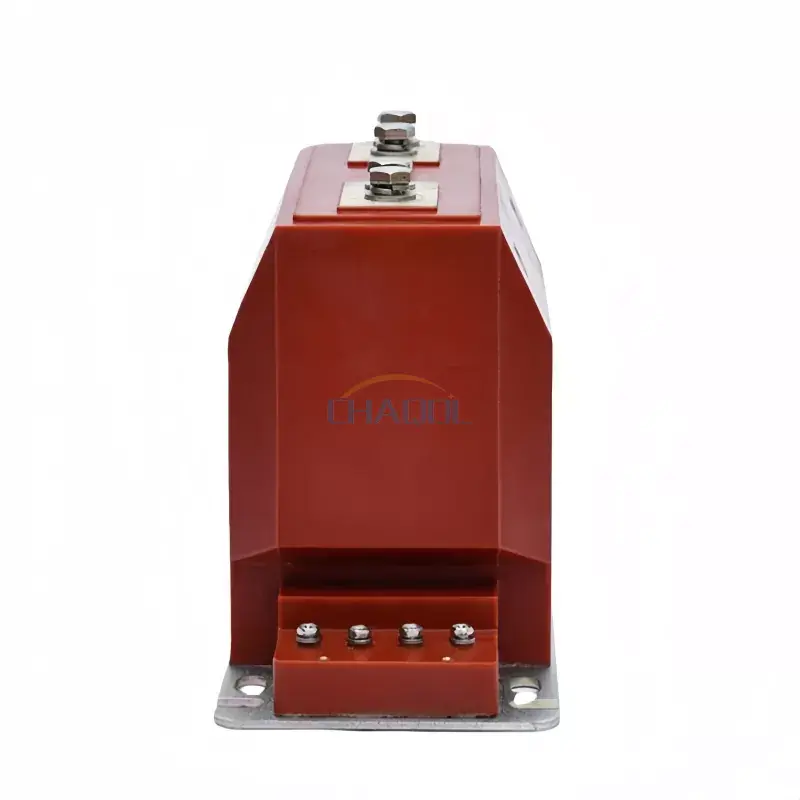

Il trasformatore di corrente per interni da 10 KV è inoltre dotato di una morsettiera rinforzata per la protezione del cablaggio secondario, insieme a una base di messa a terra che garantisce un'installazione sicura e il rispetto degli standard di sicurezza elettrica in ambienti industriali.
Il modello LZZBJ9-10 supporta molteplici configurazioni di corrente primaria e classi di precisione per soddisfare diversi requisiti di misurazione e protezione nei sistemi di distribuzione dell'energia.
|
Modello |
Corrente primaria nominale |
Combinazione del livello di precisione |
Potenza nominale |
Corrente termica nominale di breve durata |
Corrente nominale di stabilità dinamica |
|
LZZBJ9-10A |
5A |
0,2/10P10 0,5/10P10 0,2/10P10 0,5/10P10
|
10/15VA 10/15VA 10/15VA 10/15VA |
0,45KA/s |
1,13KA/s |
|
10A |
0,9KA/s |
2,25KA/s |
|||
|
15A |
1,35KA/s |
3,38 KA/s |
|||
|
20A |
1,8KA/s |
4,5KA/s |
|||
|
30A |
2,7KA/s |
6,75 KA/s |
|||
|
40A |
3,6KA/s |
9KA/s |
|||
|
50A |
4,5KA/s |
11,25KA/s |
|||
|
75A |
6,75 KA/s |
16,88 KA/s |
|||
|
100A |
9KA/s |
22,5KA/s |
|||
|
150A |
13,5KA/s |
33,75 KA/s |
|||
|
200A |
18KA/s |
45KA/s |
|||
|
300A |
24,5 KA/s |
61,25 KA/s |
|||
|
400A |
24,5 KA/s |
61,25 KA/s |
|||
|
500A |
32KA/s |
80KA/s |
|||
|
600A |
32KA/s |
80KA/s |
|||
|
800A |
32KA/s |
80KA/s |
|||
|
1000A |
50KA/s |
125KA/s |
|||
|
1200A |
50KA/s |
125KA/s |
|||
|
1500A |
50KA/s |
125KA/s |
|||
|
2000A |
50KA/s |
125KA/s |
|||
|
2500A |
50KA/s |
125KA/s |
Corrente secondaria nominale: 5A o 1A
Livello di isolamento nominale: 12/42/75KV
Questo tipo di trasformatore di corrente è ampiamente utilizzato negli armadi di distribuzione dell'energia, nelle sottostazioni interne, nei sistemi di automazione industriale e nei sistemi di gestione dell'energia. È particolarmente adatto per ambienti che richiedono un'elevata precisione di misurazione e stabilità a lungo termine in condizioni di carico continuo.
Il trasformatore di corrente per interni da 10 KV è comunemente integrato con relè di protezione, contatori di energia e sistemi di monitoraggio nelle infrastrutture delle reti intelligenti e nelle reti di controllo dell'energia industriale.

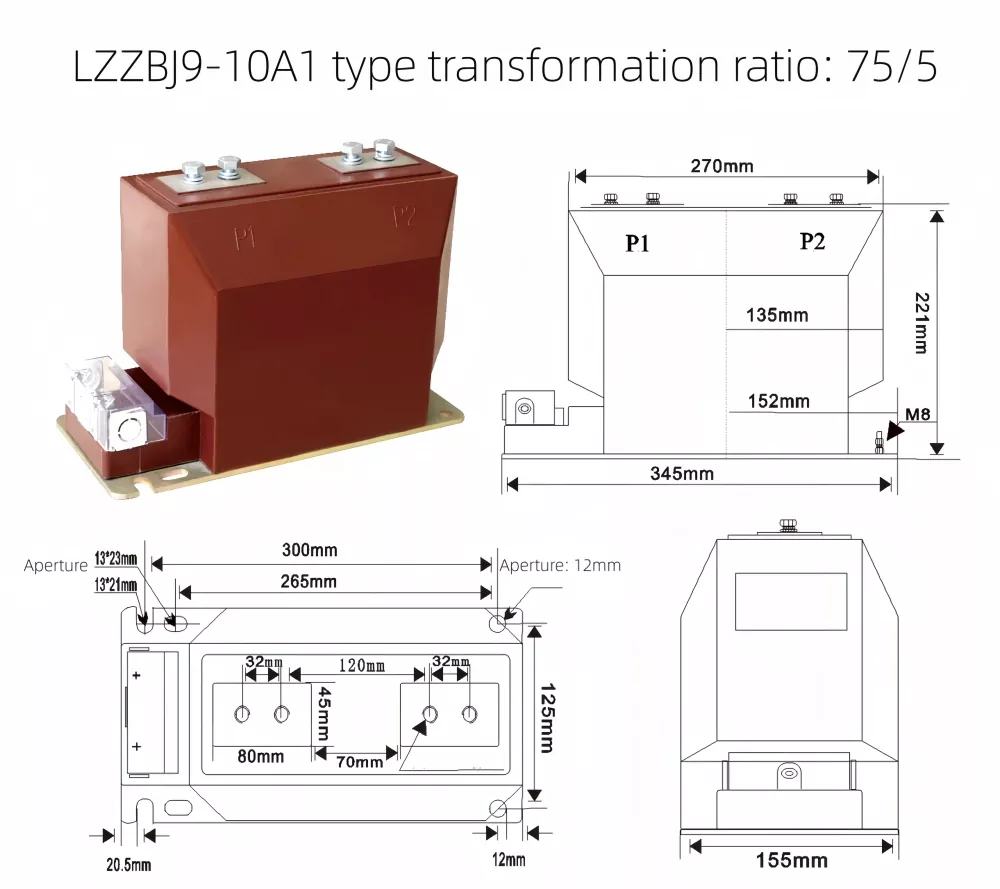

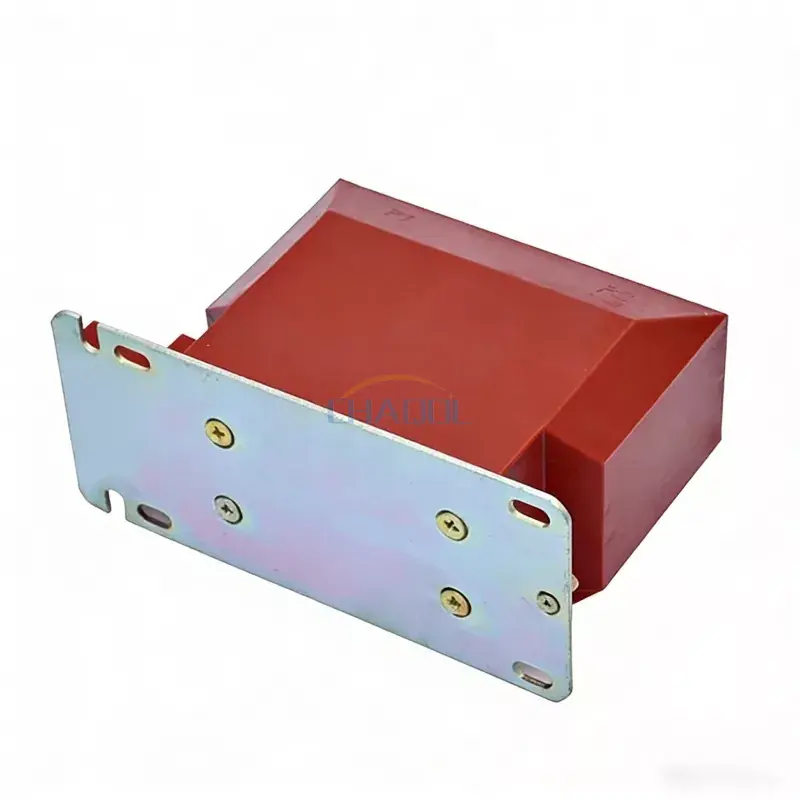

La base del prodotto è progettata con più fori di montaggio e terminali di messa a terra, garantendo un fissaggio stabile e sicurezza elettrica durante il funzionamento. La morsettiera secondaria fornisce una protezione aggiuntiva contro contatti accidentali e interferenze esterne.
La sua struttura compatta consente una facile installazione in sistemi di quadri con spazio limitato, riducendo la complessità del cablaggio e migliorando l'efficienza della manutenzione.
Q1: Qual è la funzione principale di questo trasformatore di corrente?
R: Converte la corrente primaria elevata in corrente secondaria bassa standardizzata per la misurazione e la protezione nei sistemi interni a media tensione.
Q2: Dove viene solitamente installato il trasformatore di corrente per interni da 10 KV?
R: Viene utilizzato principalmente in quadri interni, armadi di distribuzione e sottostazioni compatte in sistemi elettrici industriali e di pubblica utilità.
D3: Quali sono i principali vantaggi rispetto alle TC convenzionali?
R: Offre isolamento in resina epossidica, design compatto, elevata precisione e forte resistenza all'umidità e alla polvere, che lo rendono adatto per il funzionamento a lungo termine.
Q4: Può supportare diversi intervalli di corrente?
R: Sì, sono disponibili più valori nominali di corrente primaria per soddisfare diversi requisiti di carico e sistema.
Q5: È adatto per applicazioni di rete intelligente?
R: Sì, è ampiamente utilizzato nei sistemi di misurazione intelligenti e nelle reti di distribuzione automatizzate grazie al suo segnale di uscita stabile.
Q6: Richiede una manutenzione frequente?
R: Non è necessaria alcuna manutenzione frequente. Di solito è sufficiente un'ispezione periodica dei terminali e delle condizioni dell'isolamento.
