Trasformatore per strumenti combinati a bagno d'olio

Questo trasformatore di strumenti combinato immerso in olio (modello JLS-10) è progettato per la misurazione e la protezione accurate nei sistemi di alimentazione a media tensione. Integra le funzioni di misurazione della tensione e della corrente in un'unica unità riempita d'olio, rendendolo ampiamente applicabile nelle reti di distribuzione esterne, nelle sottostazioni e nei sistemi di monitoraggio dell'energia industriale. La struttura adotta un design isolante sigillato a bagno d'olio per garantire un funzionamento stabile in condizioni di carico a lungo termine e in condizioni ambientali difficili.

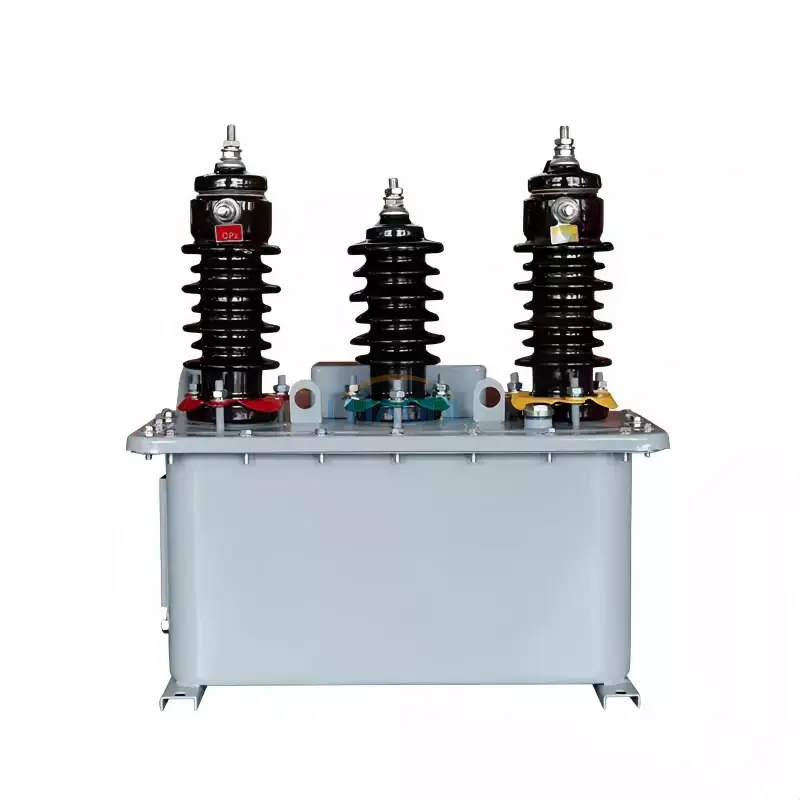

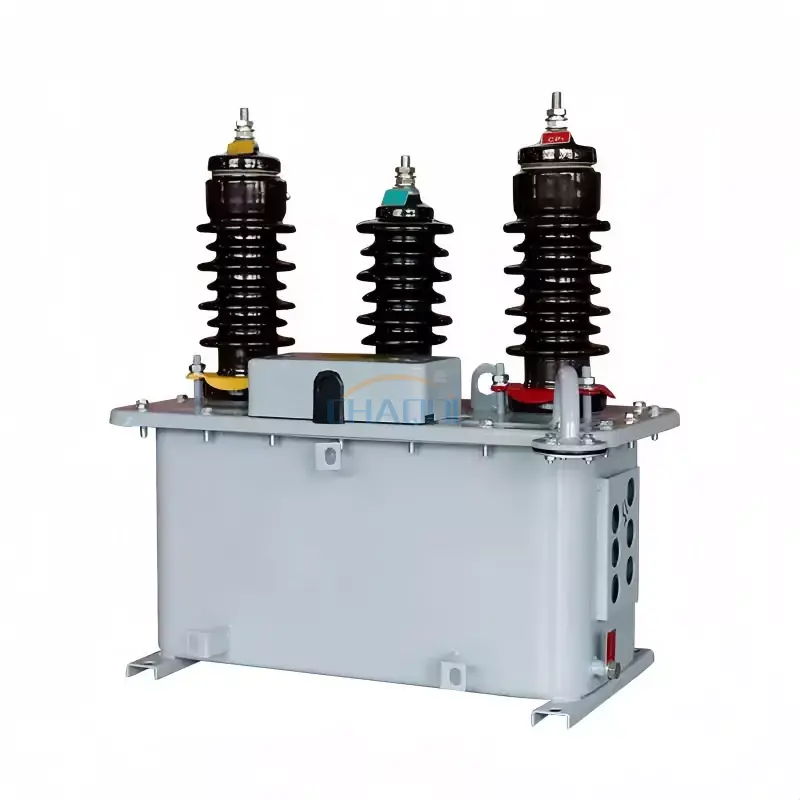

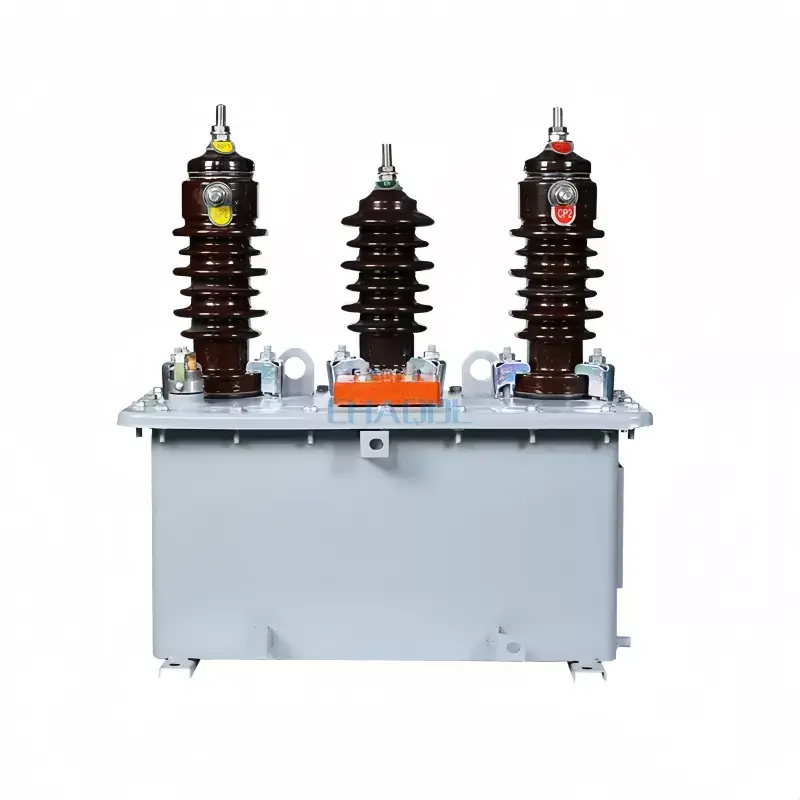

Visualizzazione dell'immagine del prodotto

Panoramica e ambito di applicazione

Il trasformatore per strumenti combinato immerso in olio è progettato per eseguire la trasformazione simultanea di tensione e corrente per la misurazione elettrica e la protezione dei relè. È adatto per sistemi di distribuzione da 6 kV, 10 kV e 35 kV, in particolare in sottostazioni esterne, stazioni di trasformazione compatte e reti elettriche industriali dove l'affidabilità e la resistenza dell'isolamento sono fondamentali.

Integrando più funzioni di misurazione in un'unica struttura, riduce lo spazio di installazione e migliora l'efficienza del cablaggio del sistema, rendendolo la soluzione preferita per le moderne applicazioni di rete intelligente.

Specifiche tecniche

Parametri tecnici della sezione di tensione dei trasformatori di strumenti combinati a bagno d'olio JLS-35, 10, 6 e 3

Parametri tecnici della sezione corrente dei trasformatori di strumenti combinati a bagno d'olio JLS-35, 10, 6 e 3

Vantaggi della struttura del prodotto

Adotta una struttura del serbatoio dell'olio completamente sigillata, garantendo eccellenti prestazioni di isolamento e forte resistenza all'umidità, alla polvere e all'inquinamento ambientale. Il nucleo è realizzato in acciaio al silicio di alta qualità per ridurre al minimo la perdita di energia, mentre gli avvolgimenti in rame di precisione garantiscono una trasmissione di corrente stabile e un'uscita di misurazione accurata.

Rispetto ai trasformatori separati convenzionali, questo trasformatore per strumenti combinati a bagno d'olio riduce significativamente la complessità del cablaggio e migliora l'efficienza dell'installazione nelle sottostazioni esterne e negli armadi di misurazione.

Ambiente di installazione

1. Adatto per installazione esterna o interna nei sistemi di distribuzione

2. Temperatura ambiente: da -25 ℃ a +40 ℃

3. Altitudine: ≤1000 m (un'altitudine maggiore richiede una progettazione personalizzata)

4. Applicabile in ambienti privi di gas corrosivi, forte inquinamento o forti vibrazioni

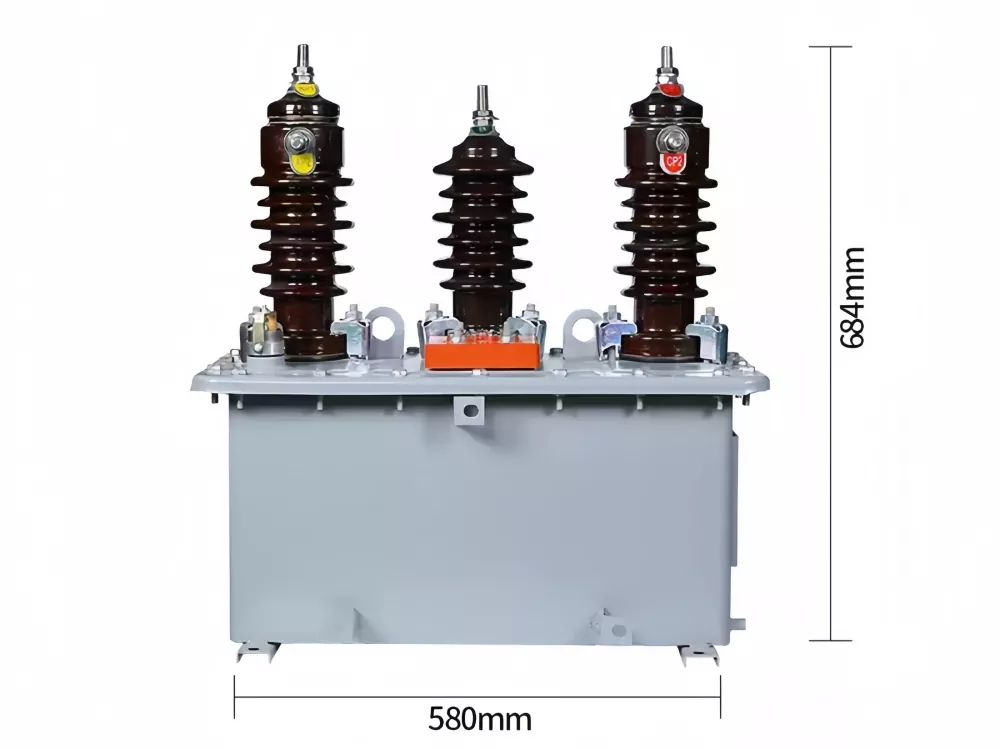

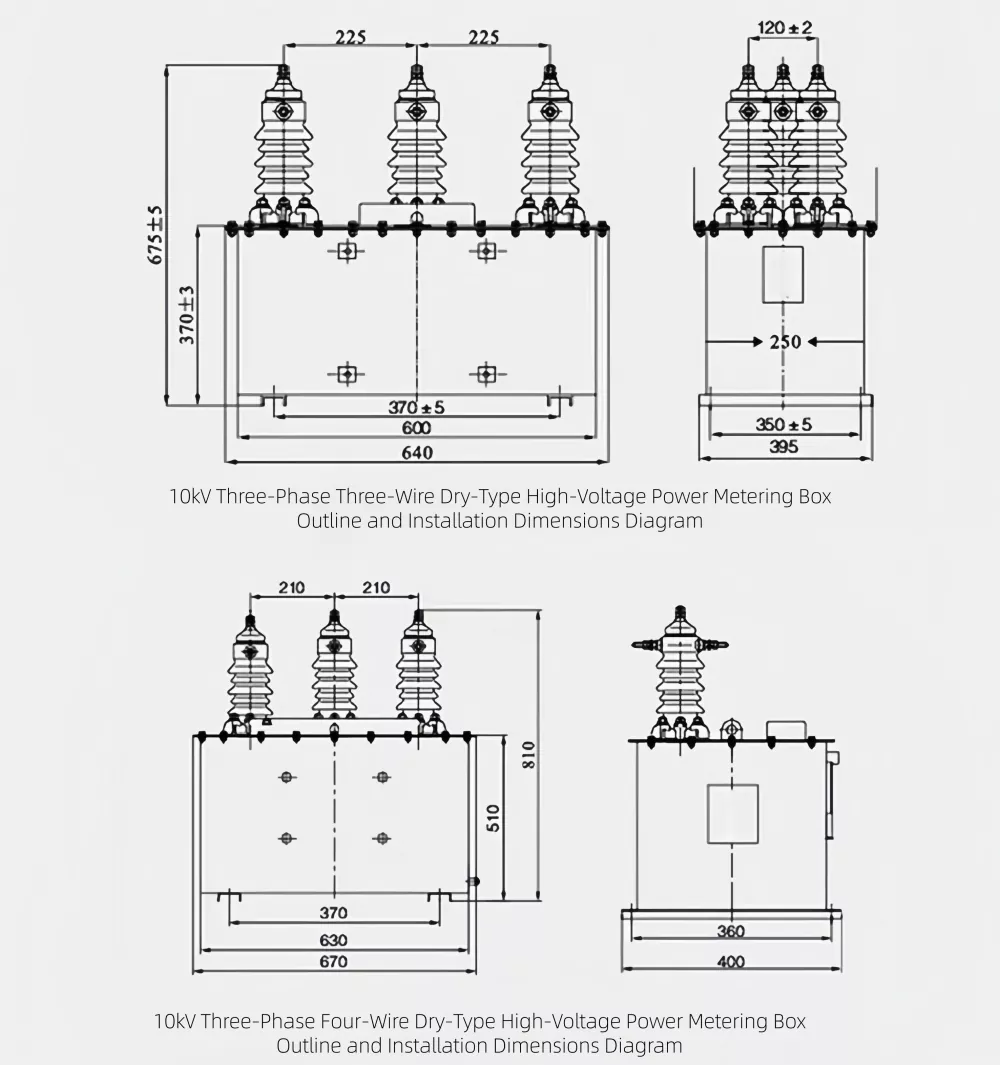

Diagramma delle dimensioni del prodotto

Domande frequenti

Q1: Qual è la funzione principale di un trasformatore per strumenti combinati a bagno d'olio?
R: Integra la misurazione di tensione e corrente in un'unica unità, fornendo misurazioni accurate e protezione relè per sistemi di alimentazione a media tensione come sottostazioni e reti di distribuzione.

Q2: Dove viene solitamente installato questo trasformatore?
R: È comunemente utilizzato nelle sottostazioni esterne, nelle stazioni di trasformazione compatte, nei sistemi di distribuzione dell'energia industriale e negli armadi di misurazione che richiedono una misurazione stabile dell'energia.

Q3: Quali livelli di tensione possono supportare questa apparecchiatura?
R: I modelli standard supportano sistemi da 3 kV, 6 kV, 10 kV e 35 kV, rendendoli adatti a un'ampia gamma di applicazioni a media tensione.

Q4: Quali sono i vantaggi dell'isolamento a bagno d'olio?
R: L'isolamento in olio fornisce eccellente rigidità dielettrica, dissipazione del calore e stabilità operativa a lungo termine, soprattutto in ambienti esterni difficili.

Q5: Quanto spesso richiede manutenzione?
R: La struttura è completamente sigillata, quindi richiede una manutenzione minima. Si consiglia un'ispezione regolare delle condizioni dell'olio e dei collegamenti terminali.

Q6: Può essere personalizzato per diversi rapporti di corrente?
R: Sì, i rapporti di corrente e i parametri secondari possono essere personalizzati in base ai requisiti del progetto per adattarsi a diversi sistemi di misurazione e protezione.
