Interruttore automatico per sottostazione da 40,5 KV con trasformatore di corrente

L'interruttore automatico per sottostazioni ZW7-40.5 40,5 KV con trasformatore di corrente è un interruttore automatico in vuoto per esterni ad alta tensione progettato per sottostazioni, centrali elettriche, impianti industriali e reti di distribuzione elettrica urbane o rurali. Combina un'ampolla in vuoto ad alte prestazioni con trasformatori di corrente integrati per fornire funzioni affidabili di commutazione, protezione, misurazione e controllo per sistemi elettrici a media e alta tensione.

L'interruttore è caratterizzato da un isolatore superiore in porcellana che ospita l'ampolla in vuoto e da un isolatore inferiore di supporto in porcellana che garantisce ottime resistenze meccaniche e prestazioni di isolamento. I trasformatori di corrente esterni consentono un accurato monitoraggio della corrente e il coordinamento delle protezioni semplificando al tempo stesso le operazioni di installazione e manutenzione.

Progettato per il servizio esterno a lungo termine, questo interruttore automatico in vuoto da 40,5 KV offre eccellenti prestazioni di tenuta, forte resistenza all'invecchiamento, rigidità dielettrica superiore ed eccezionale adattabilità ambientale. La sua tecnologia di interruzione del vuoto elimina i rischi di incendio ed esplosione garantendo al tempo stesso una lunga durata elettrica e meccanica.

Disponibile con tensioni nominali di 33 KV, 35 KV e 40,5 KV, la serie ZW7 è ampiamente utilizzata per la commutazione della corrente di carico, la protezione da sovraccarico, l'interruzione da cortocircuito e l'isolamento del sistema nelle reti di trasmissione e distribuzione.

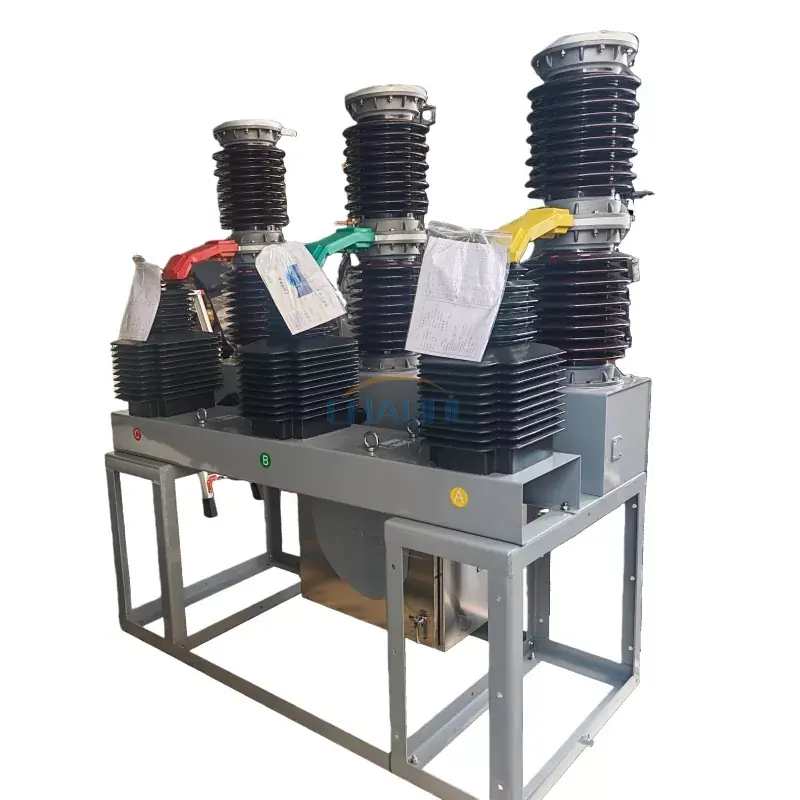

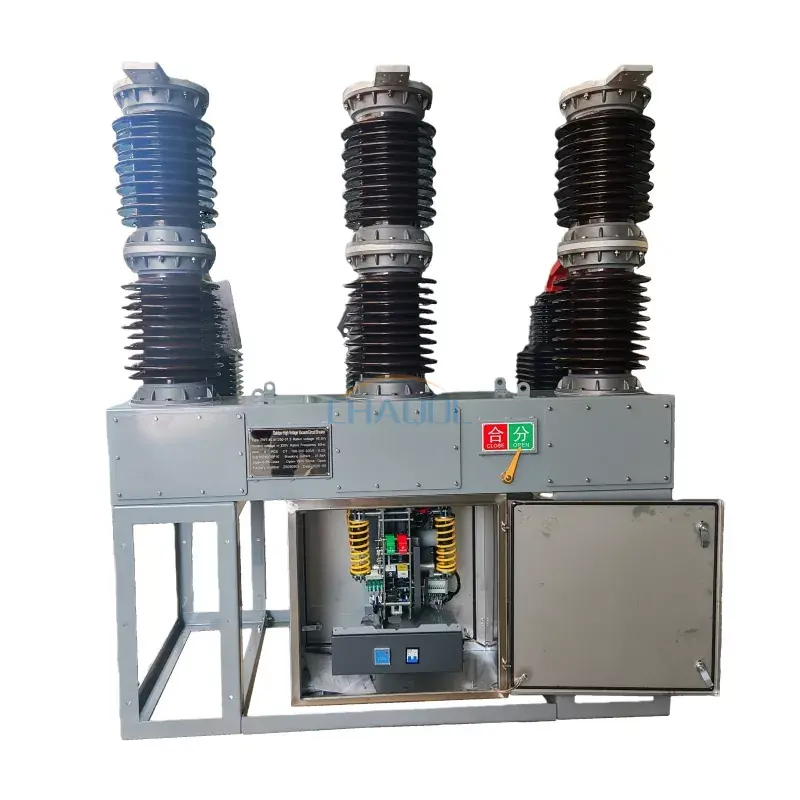

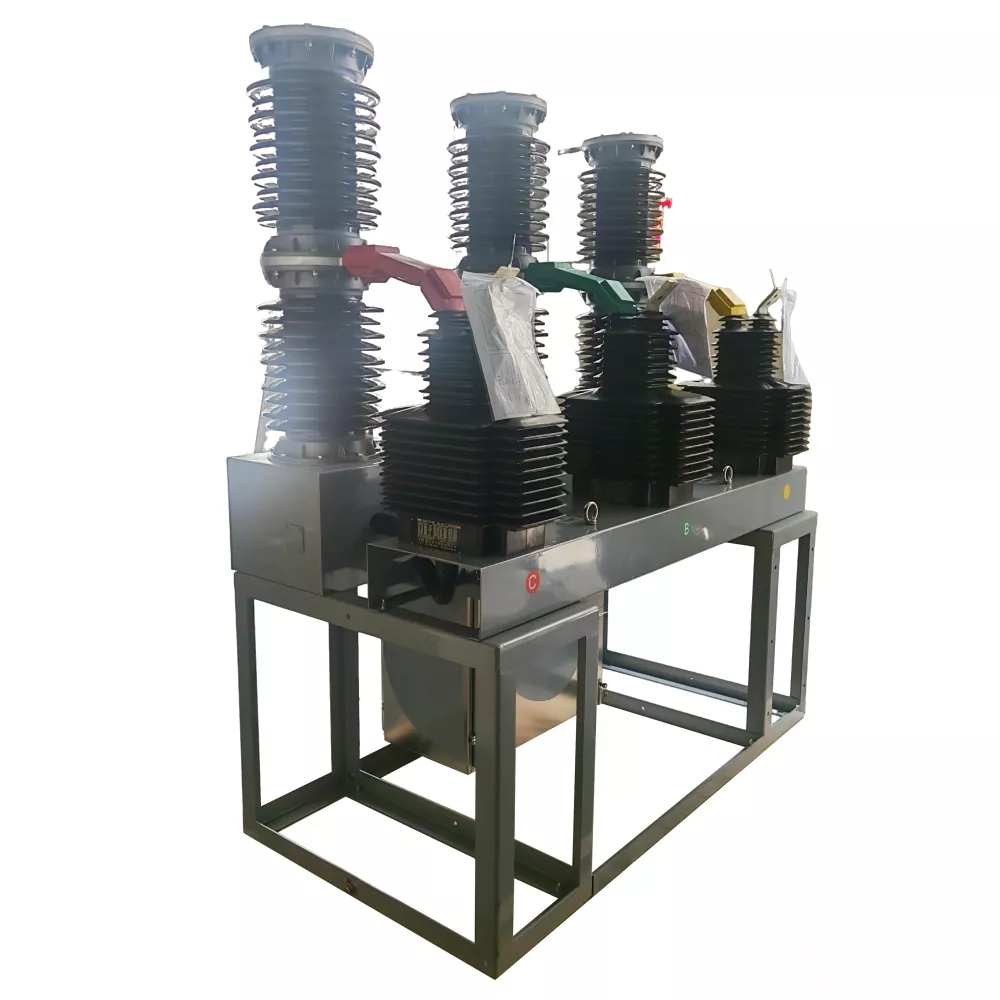

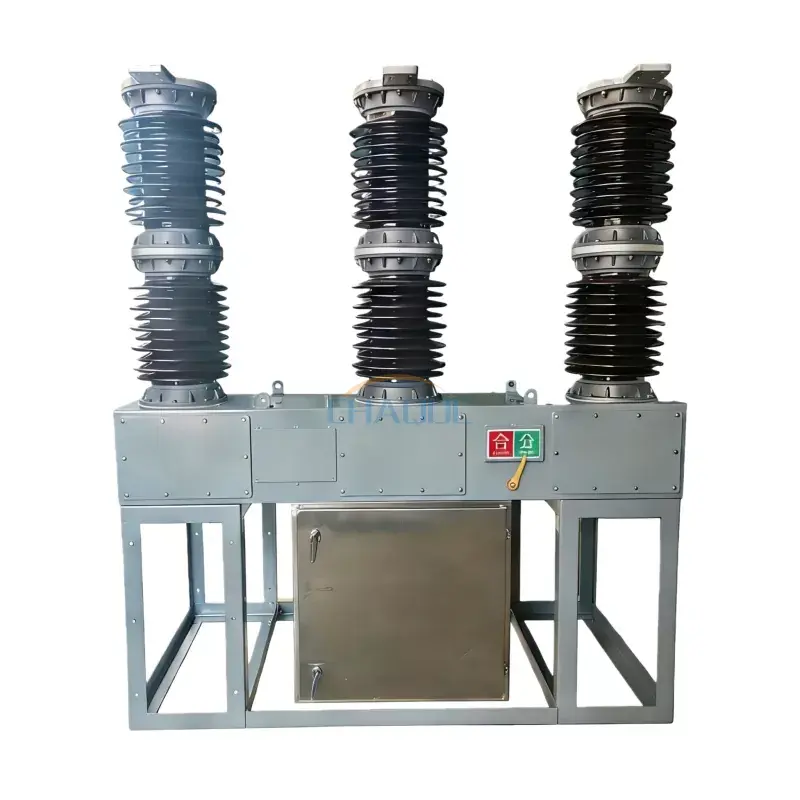

Diagramma dell'aspetto del prodotto

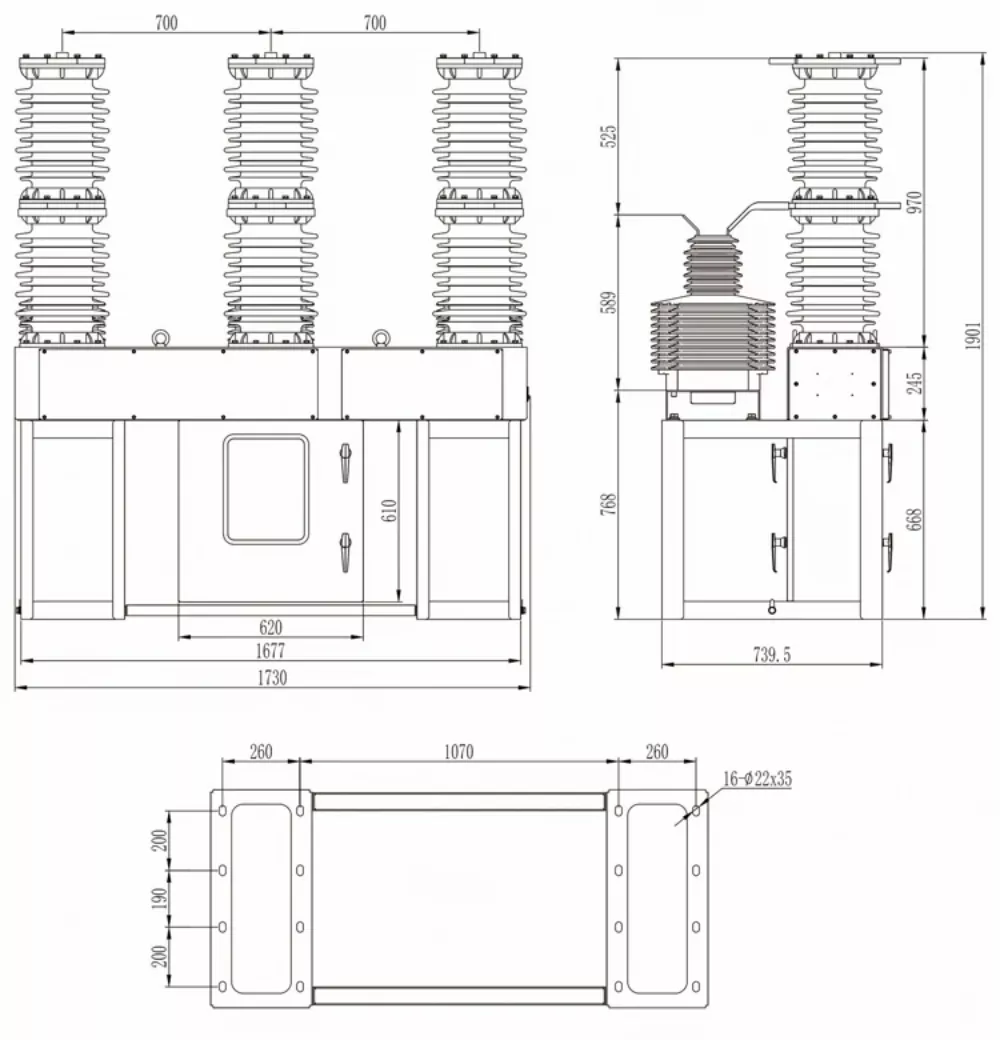

Disegno quotato

Parametri tecnici

Caratteristiche del prodotto

• La tecnologia avanzata di interruzione del vuoto garantisce un'estinzione affidabile dell'arco e l'isolamento dei guasti.
• I trasformatori di corrente integrati forniscono funzioni precise di misurazione, monitoraggio e protezione.
• Adatto per sistemi di distribuzione a media e alta tensione da 33 KV, 35 KV e 40,5 KV.
• Gli isolanti in porcellana ad alta resistenza offrono eccellenti prestazioni di isolamento e stabilità meccanica.
• Il design dell'ampolla sottovuoto sigillata garantisce una lunga durata e requisiti di manutenzione minimi.
• Eccellente resistenza all'invecchiamento, all'umidità, all'inquinamento e agli ambienti esterni difficili.
• Supporta sia il funzionamento manuale che motorizzato per un'integrazione flessibile del sistema.
• La struttura indipendente del trasformatore di corrente semplifica l'ispezione, la calibrazione, la sostituzione e la manutenzione.
• L'elevato potere di interruzione in cortocircuito fino a 31,5 KA garantisce una protezione affidabile del sistema di alimentazione.
• Nessun olio, nessun rischio di esplosione e funzionamento rispettoso dell'ambiente.

Applicazioni

L'interruttore automatico per sottostazione da 40,5 KV con trasformatore di corrente è ampiamente utilizzato nei sistemi di alimentazione a media e alta tensione che richiedono funzioni di commutazione, protezione e controllo affidabili.

• Sottostazioni elettriche
• Reti di trasmissione e distribuzione di energia
• Progetti di reti elettriche
• Centrali idroelettriche
• Centrali termoelettriche
• Sistemi di generazione di energia eolica
• Progetti di energia solare
• Impianti minerari e metallurgici
• Impianti di produzione industriale
• Sistemi di alimentazione ferroviaria e dei trasporti
• Reti di distribuzione elettrica urbana e rurale

Vantaggi tecnici

Rispetto agli interruttori automatici tradizionali in olio e agli interruttori automatici SF6, l'interruttore automatico sottovuoto per esterni ZW7-40.5 offre un'affidabilità operativa superiore, requisiti di manutenzione ridotti e una maggiore durata. L'ampolla in vuoto estingue efficacemente gli archi all'interno di una camera a vuoto sigillata, riducendo al minimo l'erosione dei contatti e migliorando le prestazioni di commutazione.

Il design del trasformatore di corrente integrato supporta un'accurata protezione dei relè, il monitoraggio dei guasti, la misurazione della corrente e l'automazione del sistema, rendendolo una soluzione ideale per le moderne reti intelligenti e le applicazioni di distribuzione dell'energia.

Grazie all'eccellente rigidità dielettrica, all'elevata resistenza meccanica e al funzionamento stabile in condizioni ambientali impegnative, l'interruttore automatico in vuoto da 40,5 KV è la scelta preferita per le società di servizi pubblici, gli appaltatori EPC e i progetti di infrastrutture elettriche in tutto il mondo.

Domande frequenti

A cosa serve un interruttore automatico in vuoto da 40,5 KV?

Un interruttore automatico in vuoto da 40,5 KV viene utilizzato per proteggere e controllare i sistemi di alimentazione a media e alta tensione interrompendo correnti di carico, correnti di sovraccarico e correnti di guasto di cortocircuito nelle sottostazioni e nelle reti di distribuzione elettrica.

Perché un trasformatore di corrente è integrato con l'interruttore?

Il trasformatore di corrente integrato fornisce misurazioni accurate della corrente, ingresso relè di protezione, monitoraggio dei guasti e funzioni di controllo dell'automazione, migliorando la sicurezza complessiva del sistema e l'efficienza operativa.

Quali sono i vantaggi degli interruttori automatici in vuoto?

Gli interruttori automatici in vuoto garantiscono una rapida estinzione dell'arco, una lunga durata, bassi requisiti di manutenzione, elevata affidabilità, rispetto dell'ambiente e prestazioni elettriche superiori rispetto alle tecnologie convenzionali.

L'interruttore ZW7-40.5 può essere installato all'esterno?

SÌ. L'interruttore automatico in vuoto per esterni ZW7-40.5 è progettato specificamente per l'installazione esterna e può resistere a varie condizioni ambientali, tra cui fluttuazioni di temperatura, umidità e inquinamento.

Quali settori utilizzano comunemente gli interruttori automatici per sottostazioni da 40,5 KV?

Questi interruttori automatici sono ampiamente utilizzati in servizi pubblici, sottostazioni, impianti di produzione di energia, progetti di energia rinnovabile, operazioni minerarie, impianti industriali, infrastrutture di trasporto e sistemi di distribuzione elettrica su larga scala.
