Riepilogo dell'articolo:Una protezione affidabile di media tensione richiede molto più che la semplice interruzione di un guasto. Anche i servizi pubblici e gli operatori industriali necessitano di commutazione rapida, prestazioni meccaniche stabili, bassi requisiti di manutenzione e compatibilità con reti di distribuzione sempre più intelligenti. UNInterruttore automatico a magnete permanente per esternicombina la tecnologia di interruzione del vuoto con un meccanismo operativo a magnete permanente per soddisfare questi requisiti. Questo articolo spiega come funziona la tecnologia, dove può essere applicata, quali fattori tecnici dovrebbero essere valutati prima dell'acquisto e come può aiutare a ridurre le sfide operative nei moderni sistemi di distribuzione dell'energia.
Le reti di distribuzione a media tensione operano in condizioni impegnative. Un guasto su un alimentatore, un trasformatore, un autobus industriale, un sistema elettrico ferroviario o un impianto di energia rinnovabile può interrompere la fornitura di energia elettrica e potenzialmente danneggiare apparecchiature di valore. L'interruttore è quindi una parte critica della catena di protezione.
Tuttavia, gli operatori moderni devono affrontare diverse sfide contemporaneamente. L'apparecchiatura può essere installata all'aperto dove è esposta a umidità, polvere, radiazioni ultraviolette, variazioni di temperatura e altri stress ambientali. Allo stesso tempo, le reti di distribuzione stanno diventando sempre più automatizzate, creando domanda per apparecchiature in grado di rispondere in modo coerente ai comandi elettrici e comunicare con sistemi di protezione e controllo intelligenti.
I martelli tradizionali ad azionamento meccanico possono funzionare in modo efficace, ma i loro meccanismi operativi contengono più parti mobili. L'usura meccanica, i requisiti di regolazione e il funzionamento incoerente per lunghi periodi di servizio possono diventare preoccupazioni, in particolare nelle installazioni che richiedono frequenti commutazioni.

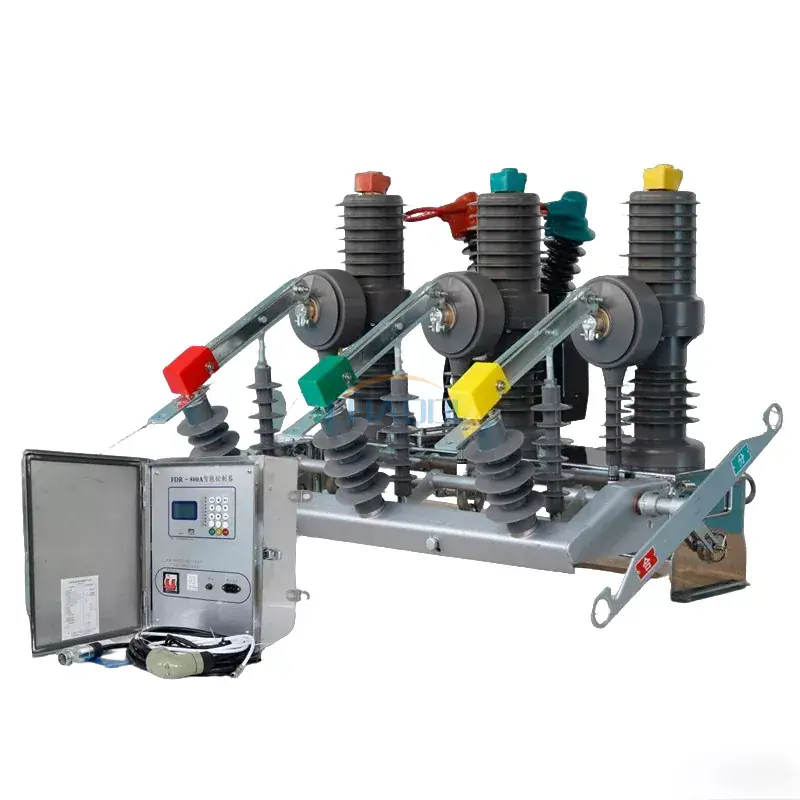

Un interruttore automatico a magnete permanente per esterni affronta queste sfide combinando un'ampolla in vuoto con un attuatore a magnete permanente. Il risultato è una soluzione di commutazione compatta in media tensione progettata per un funzionamento affidabile, una complessità meccanica ridotta e l'integrazione nei moderni sistemi di distribuzione.
Il principio di funzionamento si basa su due tecnologie essenziali:interruzione del vuotoEazionamento a magnete permanente.
Durante il normale funzionamento, l'interruttore consente alla corrente di fluire attraverso il suo percorso conduttivo. Quando il sistema di protezione identifica una condizione anomala, il comando riceve il comando di apertura dei contatti. L'attuatore a magnete permanente aziona il meccanismo, separando i contatti all'interno dell'ampolla sotto vuoto.
Quando i contatti si separano, può formarsi brevemente un arco elettrico. Poiché i contatti sono posizionati all'interno di un'ampolla in vuoto, l'arco si estingue rapidamente quando la corrente passa attraverso il suo punto di interruzione naturale. Il circuito viene quindi isolato elettricamente dal guasto.
Per le operazioni di chiusura, l'attuatore riporta i contatti nella posizione richiesta. Il movimento controllato aiuta a fornire prestazioni di commutazione ripetibili.
Tale sequenza operativa può essere così riassunta:
La combinazione di queste tecnologie è particolarmente utile laddove gli operatori necessitano di una commutazione rapida e di prestazioni meccaniche affidabili senza fare affidamento su una complessa struttura operativa a molla.
Il meccanismo di comando ha un'influenza diretta sull'affidabilità dell'interruttore. Un meccanismo a magnete permanente utilizza la forza elettromagnetica per controllare il movimento del meccanismo di commutazione e mantenerne la posizione operativa.
Rispetto ai meccanismi contenenti un numero maggiore di elementi di trasmissione meccanica, un attuatore a magnete permanente può avere meno componenti mobili. Ciò riduce i potenziali punti di usura meccanica e aiuta a mantenere un comportamento di apertura e chiusura coerente.
| Considerazione | Meccanismo a magnete permanente | Meccanismo meccanico tradizionale |
|---|---|---|
| Complessità meccanica | Struttura operativa relativamente semplice | Può contenere più parti di trasmissione meccanica |
| Componenti in movimento | Numero ridotto di parti meccaniche in movimento | Generalmente più componenti meccanici |
| Domanda di manutenzione | Progettato per un funzionamento che richiede poca manutenzione | Potrebbe richiedere ispezioni e regolazioni periodiche |
| Consistenza variabile | Azionamento elettromagnetico stabile | Può dipendere maggiormente dalle condizioni meccaniche |
| Commutazione frequente | Adatto per applicazioni che richiedono operazioni ripetute | La selezione dipende dal design del meccanismo e dal ciclo di lavoro |
Il vantaggio pratico non è semplicemente una riduzione del numero dei componenti. Anche il meccanismo operativo è un fattore importante quando gli interruttori automatici sono installati in luoghi in cui l'accesso per la manutenzione è difficile o dove i tempi di inattività non pianificati possono comportare costi operativi significativi.
Un interruttore automatico a magneti permanenti per esterni adeguatamente progettato contiene diversi componenti elettrici, meccanici e isolanti coordinati. Ogni componente contribuisce a garantire una commutazione sicura e un funzionamento affidabile.
Poiché questi componenti lavorano insieme, la scelta non dovrebbe mai basarsi solo sulla tensione nominale. È necessario considerare il servizio elettrico completo, l'ambiente di installazione, i requisiti di controllo e la strategia di protezione del sistema.
Uno dei vantaggi più importanti è il sistema operativo meccanico semplificato. Con meno punti di usura meccanica, è possibile ridurre le regolazioni meccaniche di routine. Ciò può essere particolarmente utile per sottostazioni esterne, reti di distribuzione remota e strutture industriali in cui l'accesso per la manutenzione è scomodo.
L'attuazione del magnete permanente fornisce un movimento elettromagnetico controllato. Un comportamento coerente di apertura e chiusura è importante quando l'interruttore viene azionato ripetutamente da sistemi di protezione, automazione o controllo remoto.
L'ampolla in vuoto fornisce un'efficace interruzione dell'arco senza richiedere che la camera di interruzione utilizzi gas isolanti convenzionali o mezzi liquidi per l'estinzione dell'arco. Ciò rende la tecnologia del vuoto particolarmente adatta a molte applicazioni di distribuzione a media tensione.
L'attuatore è progettato per funzionare in modo efficiente, il che può aiutare a ridurre l'energia richiesta per le operazioni di commutazione. L'esatto consumo energetico dipende dalla configurazione specifica e dal sistema di controllo, pertanto le specifiche del progetto devono essere sempre verificate prima della selezione finale.
Le apparecchiature di distribuzione esterna devono gestire l'esposizione ambientale. Una custodia dell'interruttore esterno adeguatamente progettata aiuta a proteggere i componenti interni da umidità, polvere, esposizione ai raggi ultravioletti e condizioni meteorologiche variabili.
Per le applicazioni che comportano commutazioni ripetute, la resistenza meccanica è un importante criterio di acquisto. Le specifiche di prodotto Anqiang indicano una durata meccanica fino a 10.000 operazioni per la configurazione applicabile dell'interruttore automatico a magneti permanenti per esterni.
Le moderne reti elettriche fanno sempre più affidamento sul controllo remoto, sul monitoraggio e sulla gestione automatizzata dei guasti. Un interruttore automatico a magneti permanenti opportunamente configurato può supportare l'integrazione con SCADA e sistemi di automazione della distribuzione, consentendo agli operatori di costruire reti elettriche più reattive.
Scegliere un interruttore basandosi solo sul nome o sulla classe di tensione può portare ad una configurazione inadeguata. Gli acquirenti dovrebbero confrontare le specifiche dell'interruttore con le effettive caratteristiche elettriche dell'installazione.
| Parametro | Specifica di esempio | Perché è importante |
|---|---|---|
| Tensione nominale | 12 kV/24 kV | Deve corrispondere alla classe di tensione nominale del sistema di distribuzione. |
| Frequenza nominale | 50 Hz | Deve corrispondere alla frequenza del sistema di alimentazione. |
| Corrente nominale | 630 A / 1250 A | Definisce la capacità di trasporto di corrente continua. |
| Corrente di interruzione di cortocircuito | 20 kA / 25 kA | Indica la capacità di interruzione della corrente di guasto dell'interruttore. |
| Corrente di picco sopportata | 50 kA / 63 kA | Importante per valutare lo stress elettromagnetico di breve durata. |
| Tensione di tenuta all'impulso di un fulmine | 125 kV/145 kV | Importante per il coordinamento dell'isolamento e la protezione dai transitori. |
| Vita meccanica | Fino a 10.000 operazioni | Utile quando sono previsti cambi frequenti. |
Le informazioni sul prodotto fornite da Anqiang elencano configurazioni di tensione nominale di 12 kV e 24 kV, correnti nominali di 630 A e 1250 A e capacità di interruzione di cortocircuito di 20 kA e 25 kA per i relativi modelli.
La scelta effettiva dovrebbe sempre basarsi sulla progettazione completa del sistema, sugli standard applicabili, sul coordinamento della protezione e sui requisiti specifici del progetto, anziché dare per scontato che ogni configurazione abbia caratteristiche identiche.
La combinazione di costruzione esterna, interruzione del vuoto e funzionamento a magnete permanente rende questa apparecchiatura adatta per un'ampia gamma di applicazioni a media tensione.
Anqiang identifica le sottostazioni dei servizi pubblici, le reti di distribuzione, l'elettrificazione ferroviaria, l'estrazione mineraria, i sistemi di alimentazione industriale e gli impianti di energia rinnovabile tra le aree di applicazione del suo interruttore automatico a magneti permanenti per esterni.
L'interruttore corretto deve essere selezionato iniziando dall'impianto elettrico piuttosto che dal catalogo del prodotto. Un processo di selezione pratico può prevenire sia sottospecifiche che sovradimensionamenti inutili.
Questo approccio è più affidabile rispetto alla scelta di un interruttore esclusivamente in base alla corrente nominale o al prezzo di acquisto. Un costo iniziale inferiore può diventare elevato se l'apparecchiatura è di difficile manutenzione, incompatibile con il sistema di controllo o non adattata correttamente al livello di guasto.
Sebbene gli interruttori automatici a magneti permanenti siano progettati per ridurre la manutenzione meccanica, una manutenzione ridotta non significa zero ispezioni. Un programma operativo disciplinato rimane importante per le apparecchiature di media tensione.
Per le attrezzature per esterni, l'ispezione ambientale è particolarmente importante. Umidità, contaminazione, corrosione e danni meccanici possono gradualmente compromettere l'isolamento e l'affidabilità operativa anche quando l'interruttore stesso ha un design robusto.
Un programma di manutenzione preventiva dovrebbe quindi concentrarsi sull'installazione completa piuttosto che trattare l'interruttore come un componente isolato.
Un interruttore automatico a magnete permanente per esterni è un interruttore automatico di media tensione che combina un'ampolla in vuoto con un meccanismo operativo a magnete permanente. È progettato per la commutazione affidabile e l'interruzione dei guasti nei sistemi di distribuzione esterna e di alimentazione industriale.
La configurazione dipende dal produttore e dai requisiti del progetto. La famiglia di prodotti ZW32-12G e ZW32-24G di Anqiang è progettata per applicazioni a media tensione a 12 kV e 24 kV.
Il meccanismo può ridurre la complessità meccanica, fornire un movimento di commutazione coerente, ridurre l'usura meccanica e supportare il funzionamento a bassa manutenzione. Queste caratteristiche sono particolarmente preziose per le apparecchiature soggette a frequenti commutazioni.
SÌ. Un'unità opportunamente configurata può essere integrata con automazione della distribuzione, SCADA, monitoraggio remoto e sistemi di protezione intelligente. L'esatta configurazione di comunicazione e controllo deve essere confermata per ciascun progetto.
SÌ. Gli interruttori automatici a magneti permanenti per esterni possono essere utilizzati nelle sezioni di media tensione dei sistemi di distribuzione dell'energia solare ed eolica dove le loro caratteristiche di tensione, corrente, interruzione per guasto, isolamento e controllo soddisfano i requisiti di installazione.
La resistenza meccanica dipende dal modello specifico e dalle condizioni operative. La specifica Anqiang applicabile elenca la durata meccanica fino a 10.000 operazioni.
Per una raccomandazione tecnica accurata, fornire la tensione del sistema, la corrente nominale, il livello di cortocircuito, la frequenza, l'ambiente di installazione, il servizio di commutazione, la tensione di controllo, i requisiti di automazione, la disposizione di montaggio e qualsiasi standard di progetto applicabile. Fornire queste informazioni in anticipo può ridurre le modifiche successive alle specifiche.
Un interruttore automatico a magneti permanenti per esterni è più di un dispositivo di commutazione convenzionale con un attuatore diverso. Combinando l'interruzione del vuoto con il funzionamento a magnete permanente, soddisfa diversi requisiti pratici delle moderne reti di media tensione: commutazione affidabile, ridotta complessità meccanica, minori requisiti di manutenzione, adattabilità all'esterno e compatibilità con sistemi di distribuzione dell'energia sempre più automatizzati.
Il punto più importante per gli acquirenti è abbinare l'interruttore automatico al carico elettrico effettivo. Prima di prendere una decisione finale è necessario valutare la tensione nominale, la corrente continua, la capacità di interruzione in cortocircuito, il livello di isolamento, la frequenza di commutazione, le condizioni ambientali, l'architettura di controllo e i requisiti di installazione.
Anqiang fornisce soluzioni di interruttori automatici a magneti permanenti per esterni per applicazioni di media tensione, con configurazioni progettate attorno a sistemi a 12 kV e 24 kV e applicazioni che vanno dalle reti di distribuzione e sottostazioni ai progetti industriali, ferroviari, minerari e di energia rinnovabile.
Cerchi un interruttore automatico a magneti permanenti per esterni affidabile per il tuo progetto di media tensione?Condividi la tensione del tuo sistema, la corrente nominale, il livello di guasto, l'ambiente di installazione e i requisiti di controllo conAnqiangper discutere una configurazione adeguata.Contattaciper informazioni sul prodotto, supporto tecnico e una soluzione adatta alla vostra applicazione.
Importante:La selezione e l'installazione dell'interruttore devono essere eseguite da professionisti elettrici qualificati e in conformità agli standard locali applicabili, ai requisiti di protezione del sistema e alla documentazione tecnica del produttore.
