ILSezionatore ad alta tensione per esterniè progettato per un isolamento affidabile del circuito nei sistemi di alimentazione CA esterni che vanno da 40,5 kV fino a 220 kV. È ampiamente applicato in sottostazioni, linee di trasmissione e stazioni di commutazione della rete dove sono richiesti isolamento visibile e sicurezza meccanica in condizioni di alta tensione.

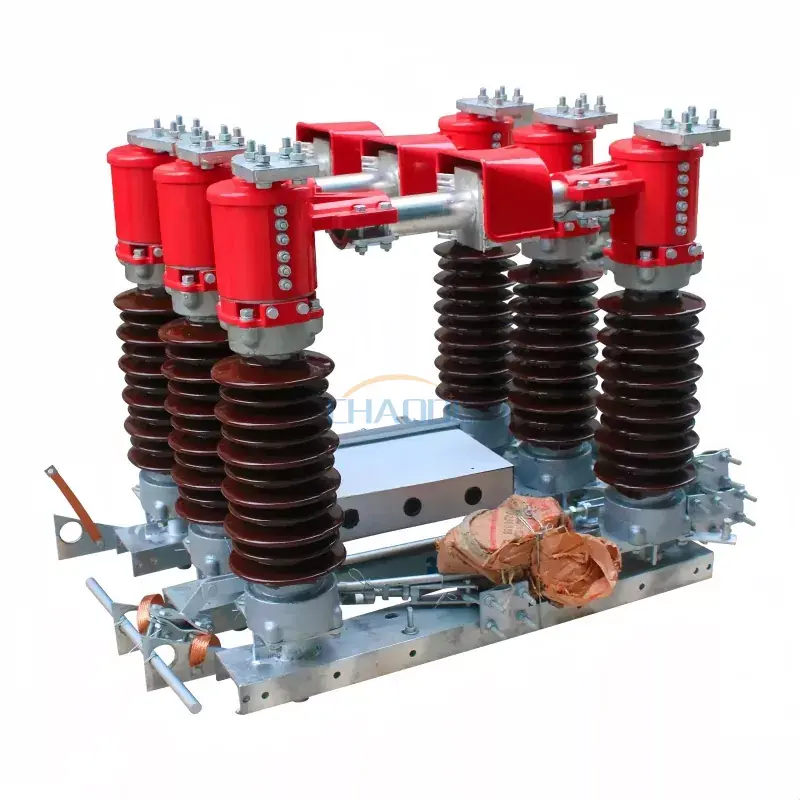

Questa serie GW4 è progettata con una robusta struttura all'aperto, che garantisce un funzionamento stabile in condizioni atmosferiche avverse come forti piogge, ghiaccio, carico di vento e ambienti inquinanti. Supporta sia la modalità operativa manuale che quella motorizzata, offrendo flessibilità per diversi livelli di automazione della rete.

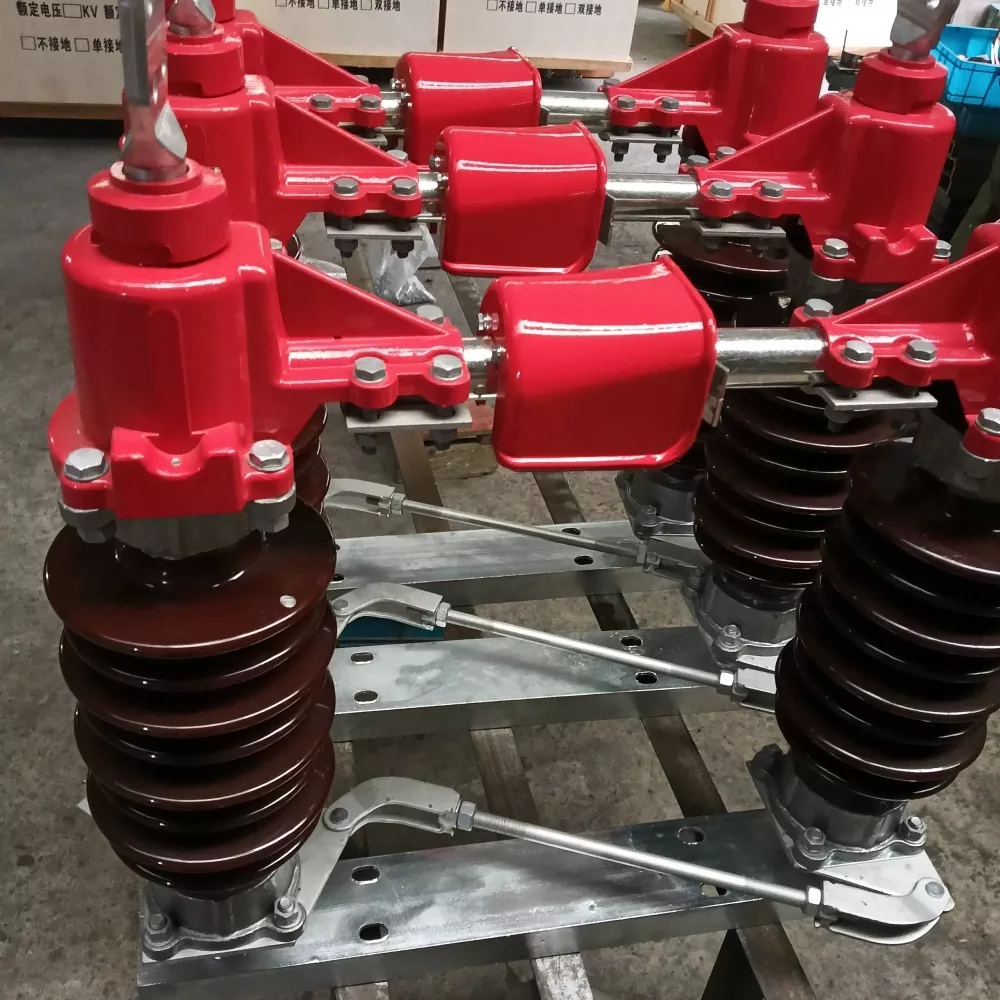

L'interruttore adotta una struttura a lama rotante orizzontale con isolatori in porcellana, tubi conduttivi e un telaio di base in acciaio zincato ad alta resistenza. Il sistema di collegamento meccanico garantisce un funzionamento trifase sincronizzato, riducendo i rischi di disallineamento durante la commutazione.

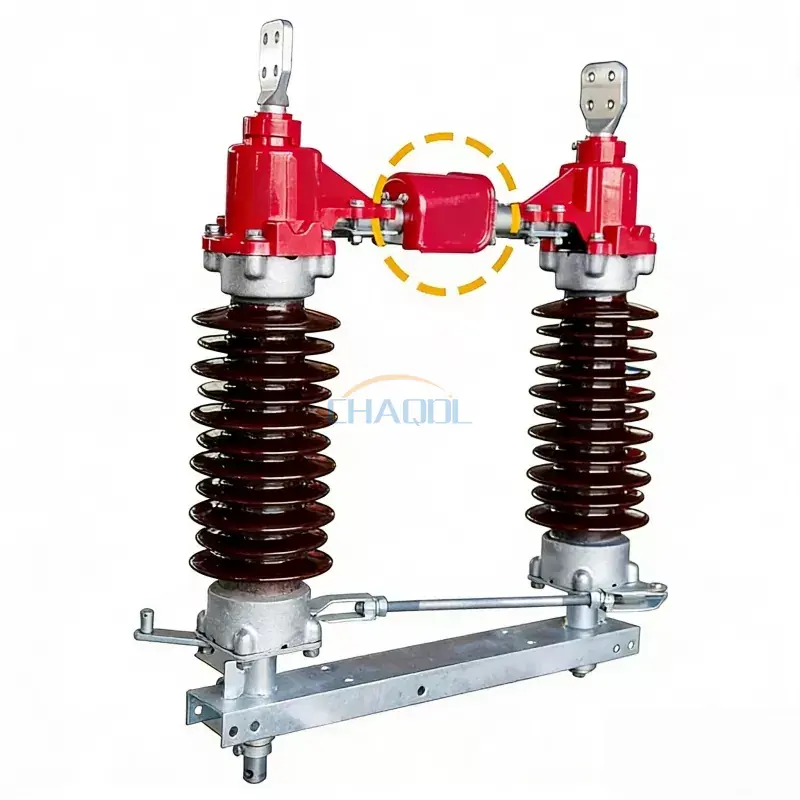

Rispetto agli isolatori tradizionali, questoSezionatore ad alta tensione per esternimigliora l'uniformità della pressione di contatto e riduce l'ossidazione sui giunti conduttivi, prolungando significativamente la durata di servizio nelle applicazioni esterne a lungo termine.
|
Nome del progetto |
Valore del parametro |
||||||
|
Tensione nominale |
40,5KV |
72,5KV |
126KV |
||||
|
Livello di isolamento nominale |
Tensione di resistenza alla frequenza industriale di 1 minuto |
95/115KV |
140/160 KV |
230/245KV |
|||
|
Tensione di tenuta all'impulso di fulmine |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Frequenza nominale |
50 Hz |
||||||
|
Corrente nominale |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Corrente nominale ammissibile di breve durata |
16/20/31,5kA |
31,5/40kA |
50kA |
||||
|
Corrente nominale di tenuta di picco |
40/50/63kA |
80/100kA |
125kA |
||||
|
Durata nominale del cortocircuito |
4/2 secondi |
||||||
|
Carico meccanico terminale nominale |
Carico longitudinale orizzontale |
750 N |
1000 N |
||||
|
Carico laterale orizzontale |
500N |
750 N |
|||||
|
Forza verticale |
750 N |
1000 N |
|||||
|
Vita meccanica |
2000 volte |
||||||
|
Meccanismo azionato manualmente |
Senza messa a terra |
CS11(F) |
|||||
|
Messa a terra singola |
CS8-6D(F) |
||||||
|
Doppia messa a terra |
Taglierina principale CS14G, taglierina rettificata CS11 |
||||||
|
Tensione del circuito di controllo |
CA 220/380, CC 220 |
||||||
|
Meccanismo di comando motorizzato |
Modello |
CJ5/CJ6 |
|||||
|
Tensione del motore |
AC220/380, DC220 |
||||||
|
Tensione del circuito di controllo |
AC220, DC220 |
||||||
|
Orario di apertura (dell'interruttore) |
6±1 s |
||||||
|
Peso del prodotto |
Non messo a terra |
360 kg |
500 kg |
700 kg |
|||
|
Messa a terra singola |
410kg |
600 kg |
800 kg |
||||
|
Doppia messa a terra |
460 kg |
700 kg |
900 kg |
||||
Panoramica strutturale della serie GW4

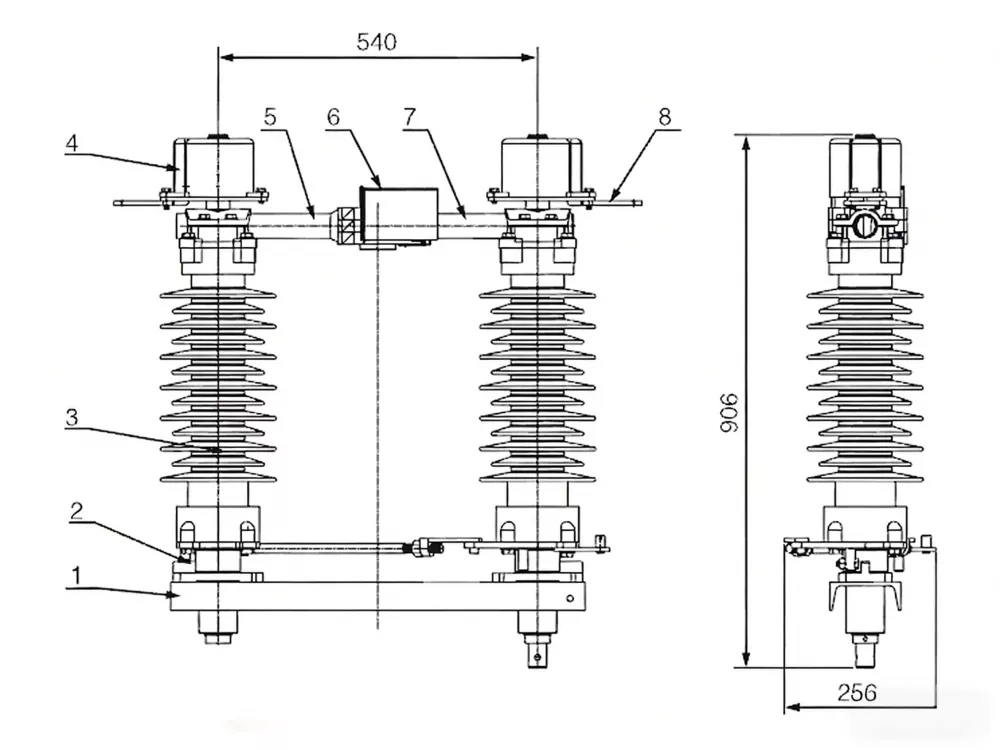

1. Base
2. Supportare l'isolante
3. Terminale del filo
4. Tubo conduttivo fisso
5. Copertura acqua quadrata
6. Tubo conduttivo mobile

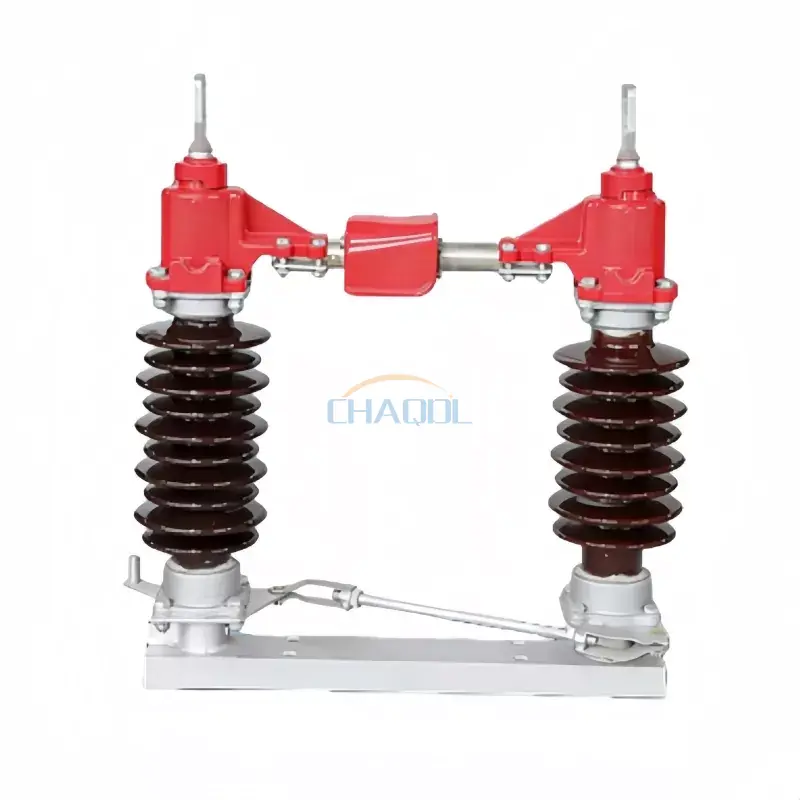

Configurazione unipolare
1. Staffa in acciaio per canale
2. Base di appoggio
3. Palo isolante
4. Terminale di uscita destro
5. Asta conduttiva con estremità cilindrica
6. Copertura antipioggia
7. Contatta l'asta conduttiva
8. Terminale di uscita sinistro
Struttura ad alta tensione 126kV

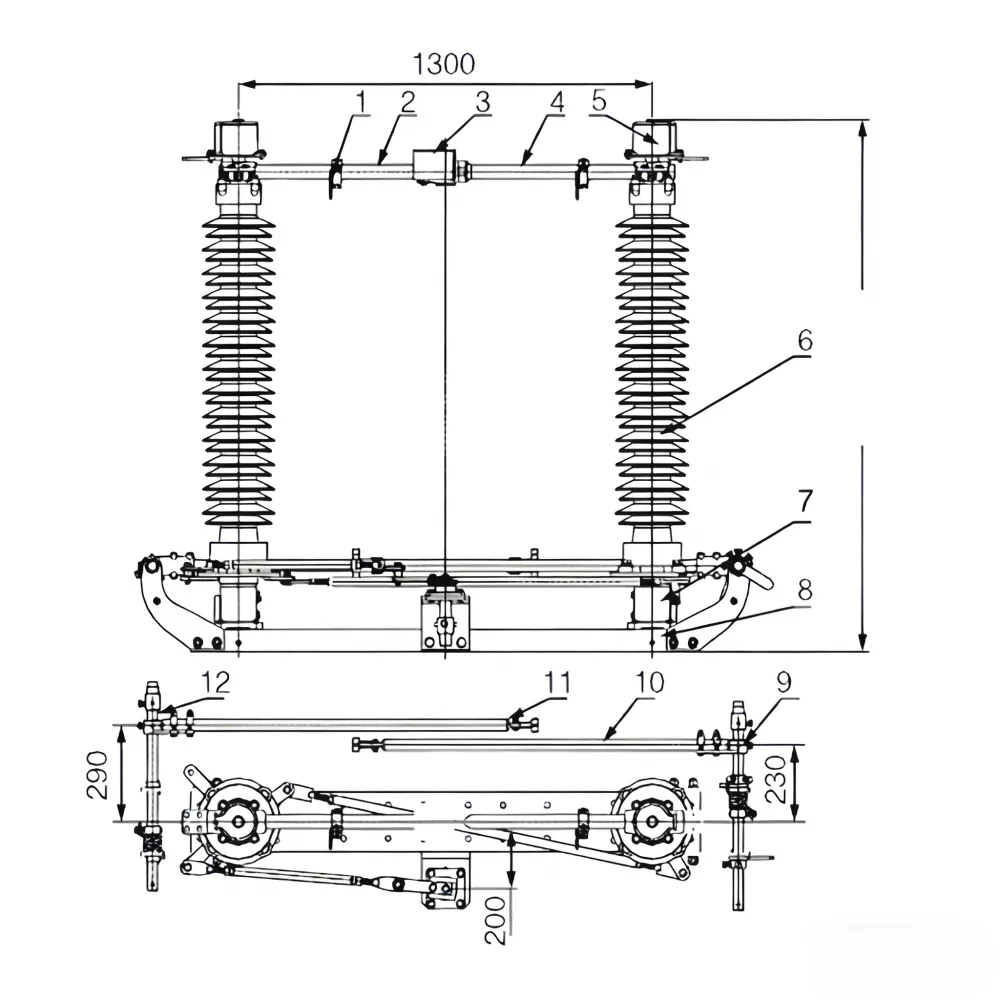

1. Contatto fisso dell'interruttore di terra
2. Contatto con l'asta guida
3. Copertura antipioggia in acciaio inossidabile
4. Asta conduttiva cilindrica
5. Morsettiera di collegamento flessibile
6. Supporto isolante
7. Alloggiamento del cuscinetto
8. Telaio di base di montaggio
9. Gruppo interruttore di messa a terra destro
10. Tubo in acciaio dell'interruttore di messa a terra
11. Contatto mobile dell'interruttore di terra
12. Gruppo interruttore di messa a terra sinistro
| Elemento di confronto | Sezionatore ad alta tensione per esterni serie GW4 | Prodotti del mercato convenzionale |
| Stabilità strutturale | Base in acciaio rinforzato con collegamento trifase sincronizzato | Funzionamento a fasi indipendenti con rischio di disallineamento più elevato |
| Contatta Prestazioni | Tubo conduttivo ottimizzato con ridotta resistenza all'ossidazione | Contatto in rame standard soggetto a usura a lungo termine |
| Resistenza agli agenti atmosferici | Progettato per ambienti piovosi, ghiacciati, vento e inquinamento | Protezione limitata contro le difficili condizioni esterne |
| Modalità operativa | Supporta il funzionamento manuale e motorizzato | Per lo più sistemi solo manuali |
| Requisito di manutenzione | Manutenzione ridotta con lunghi intervalli di ispezione | Richiesta manutenzione frequente |
Il sezionatore ad alta tensione per esterni è ampiamente utilizzato in:
Il corretto allineamento dell'albero rotante e della struttura di supporto dell'isolatore è fondamentale per garantire un funzionamento meccanico regolare. Il telaio di base deve essere messo a terra in modo sicuro e il meccanismo operativo deve essere testato prima dell'eccitazione per garantire prestazioni di commutazione sicure in condizioni senza carico.
Q1: Qual è la funzione principale di questo sezionatore ad alta tensione per esterni?
Fornisce un isolamento visibile dei circuiti ad alta tensione per garantire la sicurezza della manutenzione e del funzionamento del sistema.
Q2: Questo interruttore può funzionare in condizioni atmosferiche esterne avverse?
Sì, è progettato per ambienti esterni estremi, tra cui inquinamento, pioggia, ghiaccio e condizioni di carico del vento.
Q3: Cosa rende la serie GW4 diversa dagli isolatori standard?
Offre una migliore sincronizzazione meccanica, una maggiore resistenza alla corrosione e una maggiore durata operativa rispetto ai modelli convenzionali.
Q4: È disponibile il funzionamento motorizzato?
Sì, è possibile configurare sia meccanismi manuali che motorizzati a seconda delle esigenze del progetto.
Q5: Quali industrie utilizzano comunemente queste apparecchiature?
È ampiamente utilizzato nella trasmissione di energia, nelle sottostazioni, nei sistemi di energia rinnovabile e nelle reti elettriche industriali pesanti.
