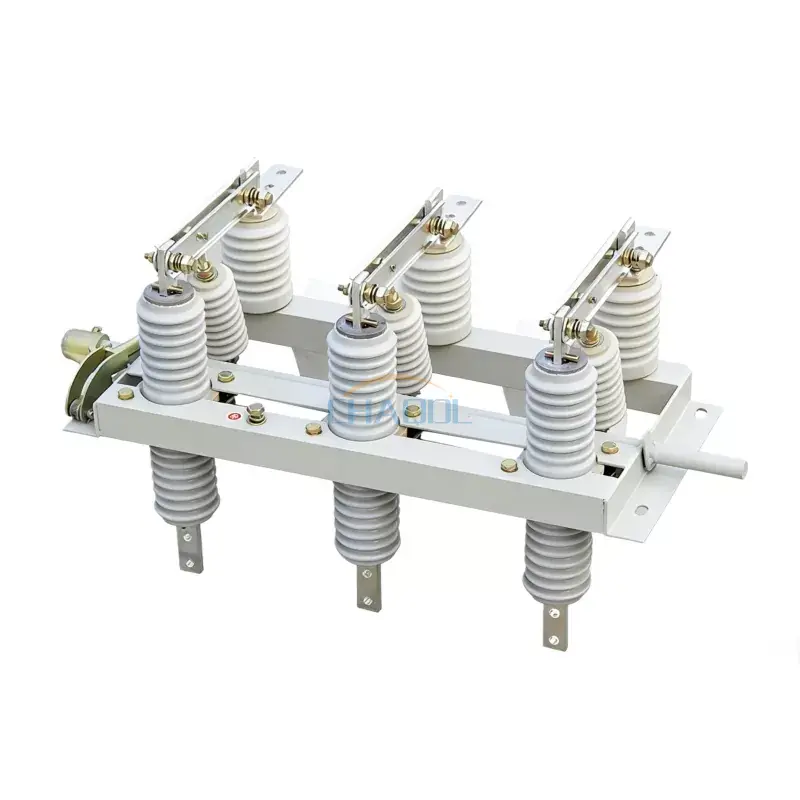

Anqiang Power produce un affidabileSezionatore ad alta tensione per interniprogettato per l'isolamento sicuro e la separazione dei circuiti nei sistemi di distribuzione a 12 kV. La serie GN19 trova ampia applicazione nelle sale di comando interne, nelle sottostazioni e negli armadi di controllo di potenza industriale dove sono richieste disconnessione visibile e sicurezza operativa. La sua struttura tripolare garantisce un funzionamento sincronizzato e prestazioni meccaniche stabili in condizioni di commutazione ripetute.
Il dispositivo è costruito con un telaio di base rigido, un meccanismo ad albero rotante, isolatori in porcellana e lame dell'interruttore in rame ad alta conduttività. Ogni componente è progettato per mantenere una pressione di contatto stabile e ridurre al minimo la resistenza elettrica durante il funzionamento, garantendo una lunga durata e prestazioni di commutazione affidabili nelle reti a media tensione.

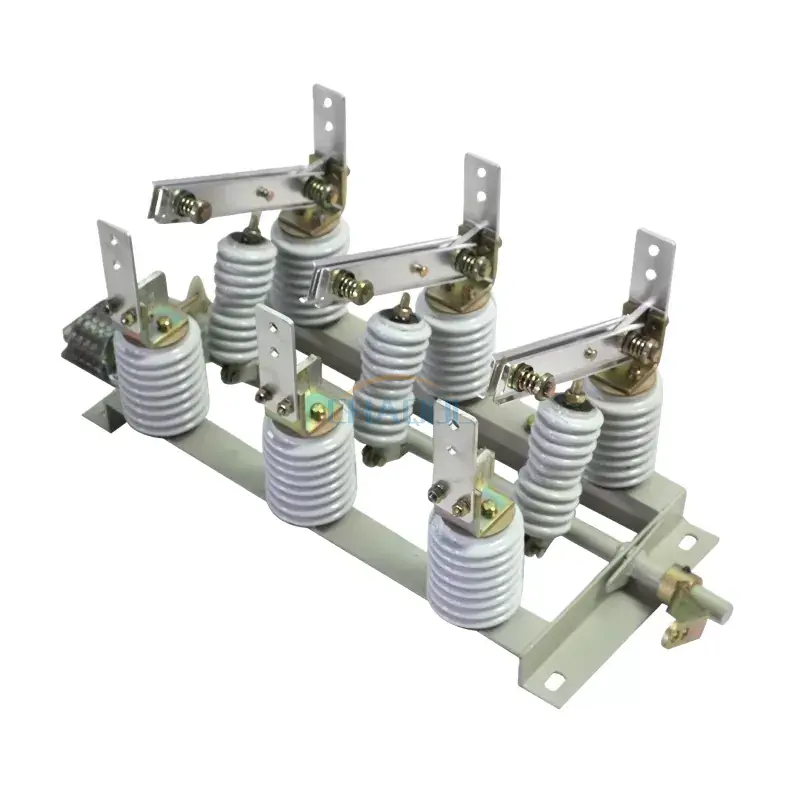

L'interruttore adotta una struttura meccanica integrata tripolare costituita da un telaio di base, un sistema di alberi rotanti, bielle, isolatori in porcellana e lame dell'interruttore in lega di rame. L'albero di manovra può essere collegato in modo flessibile a meccanismi di comando manuali o motorizzati, consentendo un'installazione adattabile in diversi layout di quadri.
Varianti speciali come GN19-12W, GN19-12G, GN19-12X e GN19-12ST sono progettate per diversi ambienti, tra cui aree inquinate, regioni ad alta quota, requisiti di indicazione della tensione e applicazioni di commutazione a doppia via.
Specifiche delle prestazioni elettriche dei modelli della serie GN19:
| Modello e specifiche | Tensione nominale | Corrente nominale | Corrente nominale ammissibile di breve durata | Corrente nominale di tenuta di picco |
| GN19-12/400-12,5 | 12kV | 400A | 12,5kA | 31,5 kA |
| GN19-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
| GN19-12C/400-12,5 | 12kV | 400A | 12,5kA | 31,5 kA |
| GN19-12C/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12C/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12C/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
|

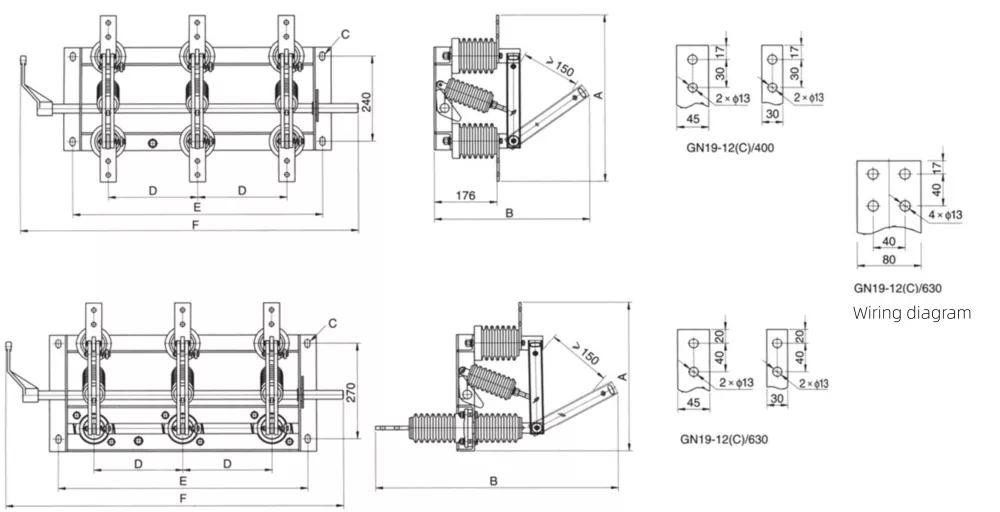

Modello e specifiche |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
Nei progetti di distribuzione dell'energia nel mondo reale, ilSezionatore ad alta tensione per internimostra chiari vantaggi rispetto agli interruttori isolanti convenzionali comunemente utilizzati sul mercato.
| Elemento di confronto | La nostra serie GN19 | Prodotti tipici della concorrenza |
| Struttura dei contatti | Design ottimizzato della pressione a doppio contatto con resistenza inferiore | Struttura a contatto singolo, maggiore perdita di contatto nel tempo |
| Durabilità meccanica | Resistenza meccanica ad alto numero di cicli adatta per operazioni frequenti | Ciclo di vita limitato in condizioni di commutazione frequente |
| Affidabilità dell'isolamento | Isolante in porcellana ad alta resistenza con distanza superficiale rinforzata | Design standard in porcellana con minore resistenza all'inquinamento |
| Adattabilità ambientale | Supporta varianti di inquinamento, alta quota e indicatori | Opzioni di personalizzazione limitate |
| Requisito di manutenzione | Manutenzione ridotta con prestazioni stabili a lungo termine | Richiede frequenti ispezioni e regolazioni |
Questo sezionatore ad alta tensione per interni è ampiamente utilizzato in:
Una corretta installazione garantisce prestazioni ottimali del sezionatore ad alta tensione per interni. Il dispositivo deve essere installato su un telaio di base stabile con il corretto allineamento dell'albero rotante. È necessario verificare il corretto collegamento meccanico del meccanismo operativo prima di alimentare il sistema.
Q1: Qual è la funzione principale di questo interruttore?
Viene utilizzato per isolare in modo sicuro i circuiti elettrici e fornire un punto di disconnessione visibile nei sistemi di media tensione.
Q2: può essere utilizzato all'aperto?
Questo modello è progettato principalmente per uso interno. Le applicazioni esterne richiedono involucri con classificazione speciale o versioni di interruttori esterni.
Q3: Cosa rende il tuo prodotto diverso dalle opzioni standard del mercato?
Rispetto ai design tipici, questo sezionatore ad alta tensione per interni offre una migliore durata meccanica, un migliore design dell'isolamento e una maggiore flessibilità di configurazione.
Q4: è disponibile la personalizzazione?
Sì, è possibile personalizzare diversi valori di corrente, versioni di altitudine e configurazioni degli indicatori in base ai requisiti del progetto.
Q5: Quanto spesso richiede manutenzione?
In condizioni normali, l'ispezione periodica è sufficiente grazie alla sua struttura meccanica stabile e ai materiali resistenti alla corrosione.
