Sezionatore esterno da 40,5 KV

Model:GW5-40.5

Il sezionatore esterno da 40,5 KV sviluppato in modo indipendente da Anqiang Power è del tipo a doppia colonna, con interruzione orizzontale, apertura centrale e può essere dotato di interruttori di messa a terra su uno o entrambi i lati. È un dispositivo ad alta tensione per esterni adatto per applicazioni CA 50 Hz, con livelli di tensione nominale di 40,5 KV, 72,5 KV e 126 KV. Possiamo personalizzarlo in base ai disegni o alle esigenze del cliente.

Invia richiesta

Descrizione del prodotto

La serie GW5Sezionatore esterno da 40,5 KVè progettato per reti di trasmissione e distribuzione a media e alta tensione che operano in condizioni CA 50Hz. È ampiamente utilizzato nelle sottostazioni e nelle centrali elettriche per isolare in sicurezza i circuiti sotto tensione senza corrente di carico. La struttura adotta un meccanismo di apertura orizzontale di tipo V a doppia colonna, garantendo un'autorizzazione elettrica stabile e una forte affidabilità meccanica in ambienti esterni difficili.

Rispetto ai tradizionali sezionatori, questoSezionatore esterno da 40,5 KVfornisce una migliore resistenza al vento, prestazioni antinquinamento migliorate e un sistema di contatto più stabile, rendendolo adatto per il funzionamento a lungo termine in regioni costiere, desertiche e ad alta umidità.

Caratteristiche principali del progetto

Struttura con apertura orizzontale a doppia colonna a V per una migliore stabilità
Design del palo modulare con isolatori compositi o in porcellana ad alta resistenza
Supporta le modalità di funzionamento manuale e motorizzato
Configurazioni di messa a terra opzionali: senza messa a terra, con messa a terra singola, con messa a terra doppia
Sistema di interblocco meccanico tra lama principale e lama di messa a terra per sicurezza
Maggiore resistenza alla corrosione per un servizio esterno a lungo termine

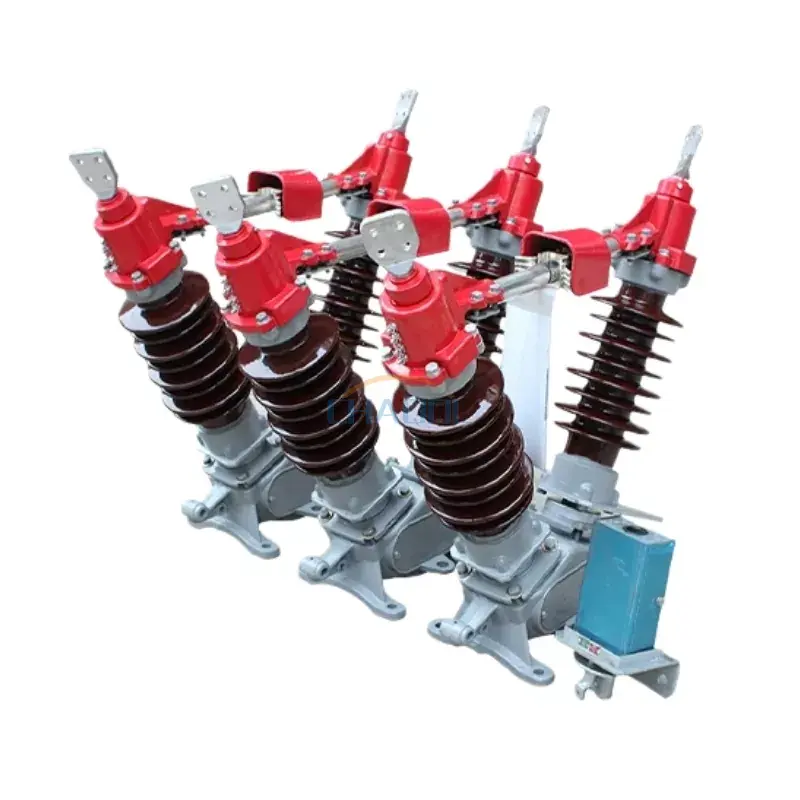

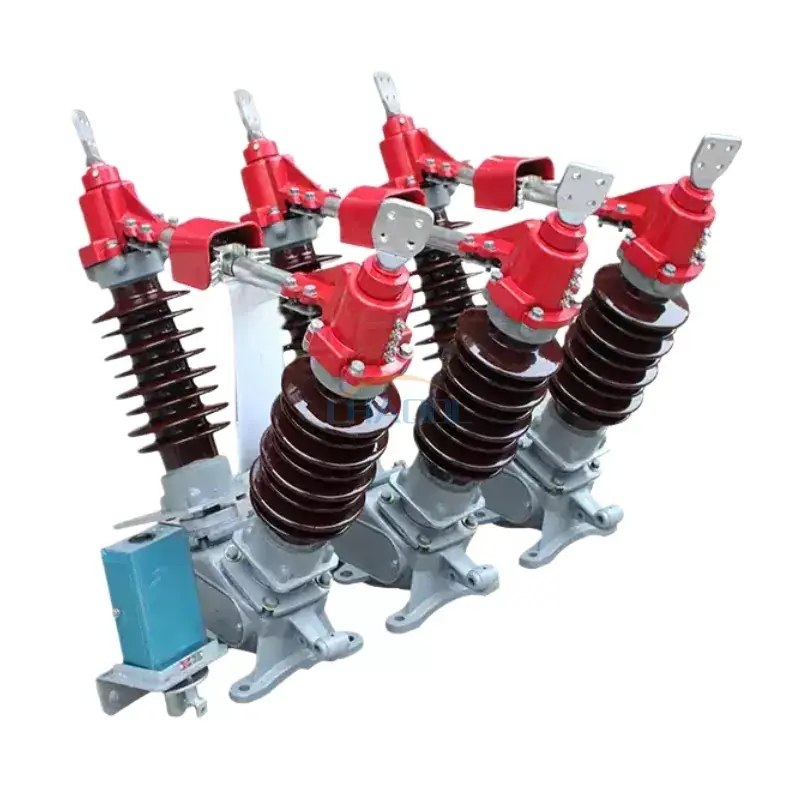

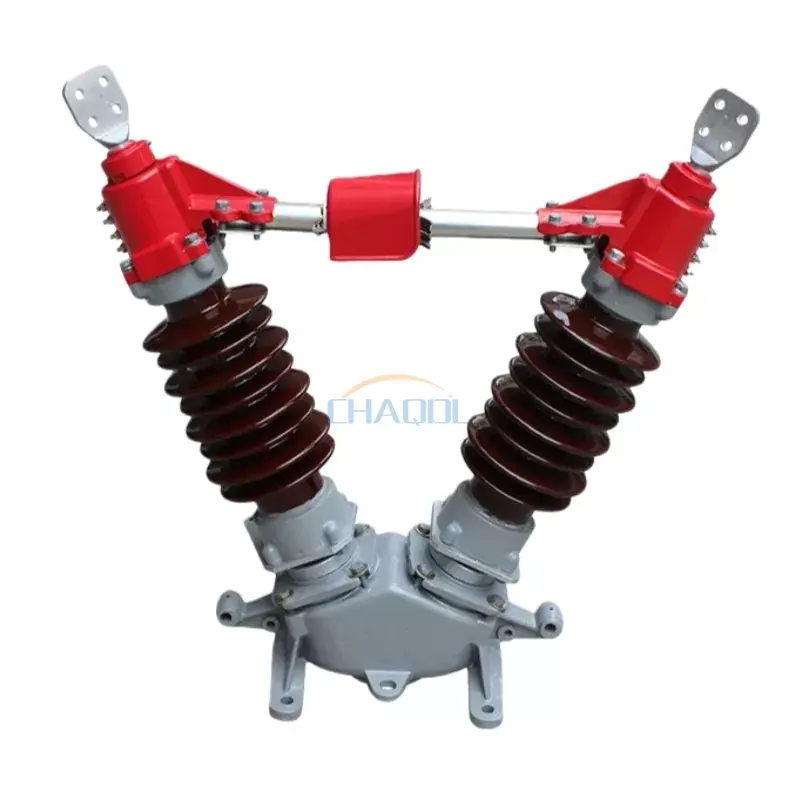

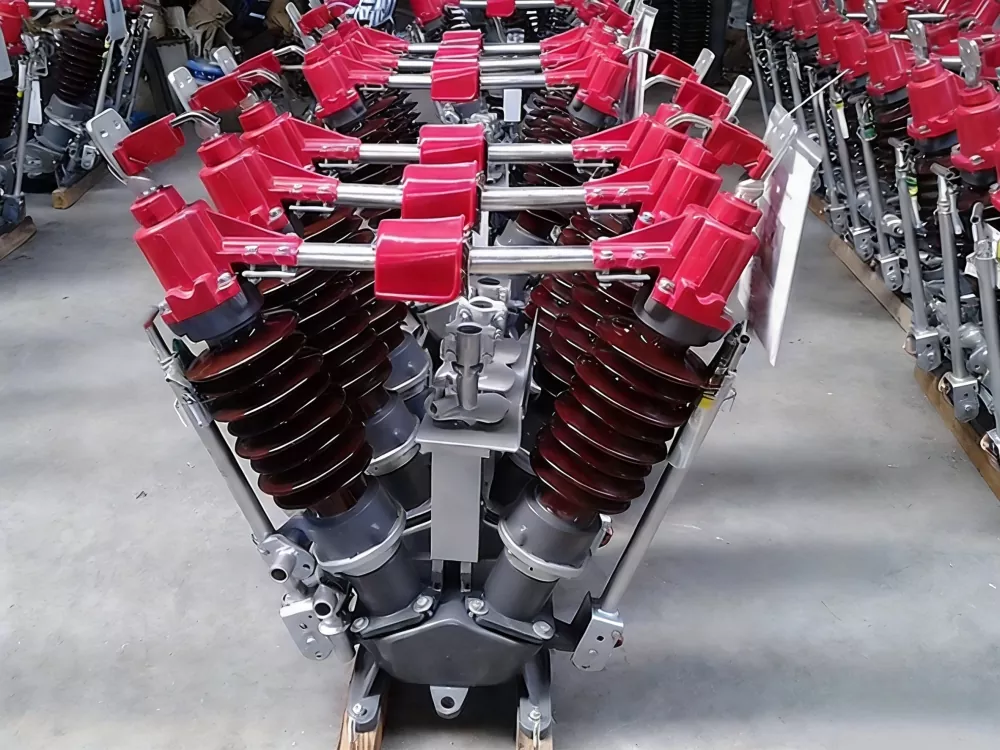

Foto reali del prodotto

40.5KV Outdoor Disconnecting Switch

Parametri tecnici

Nome del progetto			Valore del parametro
Tensione nominale			40,5KV	72,5KV			126KV
Livello di isolamento nominale	Tensione di resistenza alla frequenza industriale di 1 minuto		95/115KV	140/160 KV			230/245KV
	Tensione di tenuta all'impulso di fulmine		185/215 KV	325/375 KV			550/630 KV
Frequenza nominale			50 Hz
Corrente nominale			630/1250A	1600A			2000A
Durata nominale del cortocircuito			4/2 secondi
Carico meccanico terminale nominale	Carico longitudinale orizzontale		750 N	1000 N
	Carico laterale orizzontale		500N	750 N
	Forza verticale		750 N	1000 N
Distanza di dispersione			1013/1256 mm	1813/2248mm
Vita meccanica			2000 volte
Meccanismo azionato manualmente			CS17, CS17G
Meccanismo di comando motorizzato		Modello	CJ5/CJ6
		Tensione del motore	AC220/380, DC220
		Tensione del circuito di controllo	AC220, DC220
		Orario di apertura (dell'interruttore)	6±1 s
Peso del prodotto		Non messo a terra	360 kg		500 kg	800 kg
		Messa a terra singola	390 kg		560kg	900 kg
		Doppia messa a terra	430 kg		620 kg	1000 kg

Diagramma delle dimensioni del prodotto

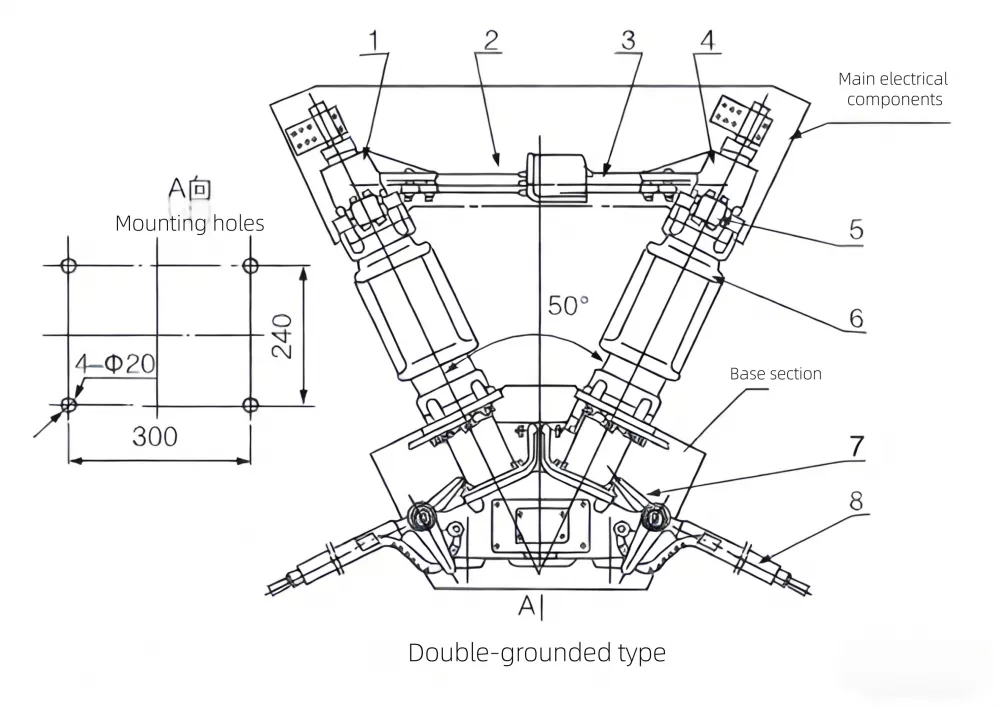

Diagramma delle dimensioni del sezionatore da esterno GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Morsettiera
2. Contatto principale
3. Dito di contatto principale
4. Morsettiera
5. Dito di contatto per la messa a terra
6. Post isolante
7. Piastra limite
8. Interruttore di messa a terra

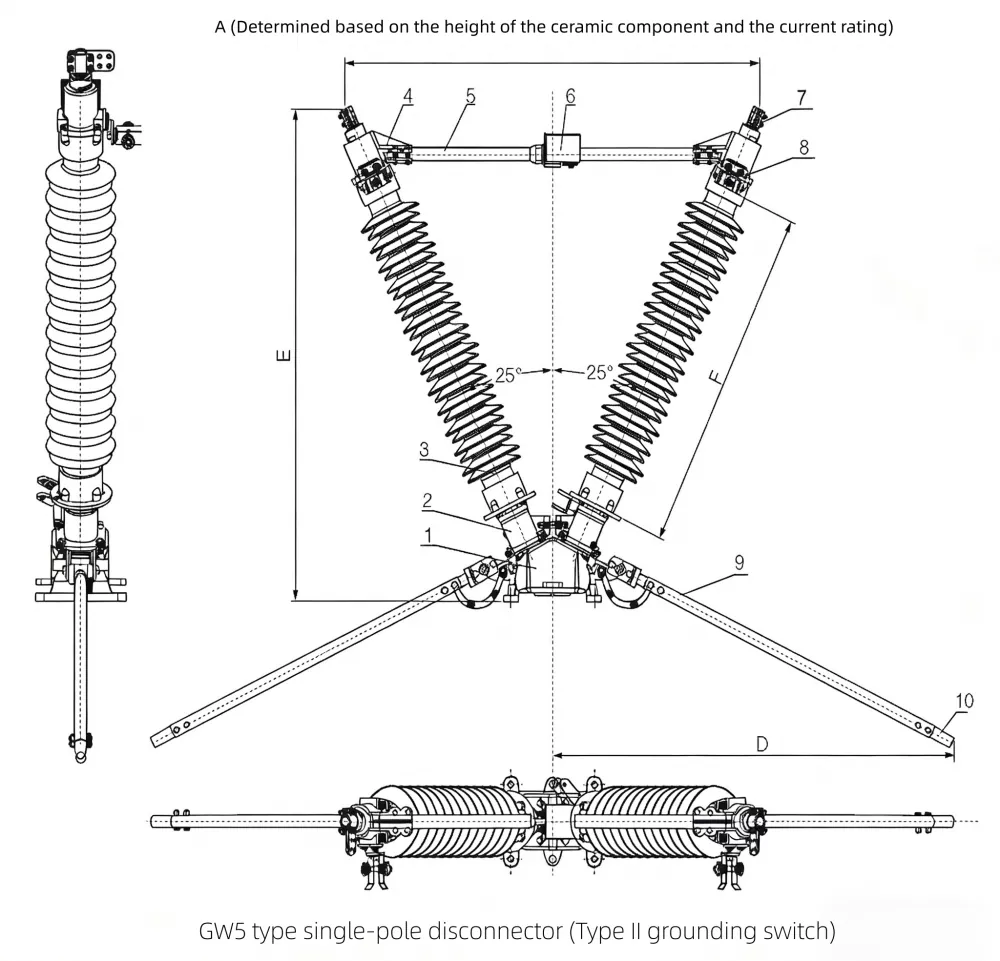

Diagramma delle dimensioni del sezionatore esterno GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. Base
2. Supporto
3. Palo isolante
4. Morsettiera
5. Asta conduttiva ad albero tondo
6. Asta conduttiva ad albero quadrato
7. Morsetto terminale
8. Contatto stazionario dell'interruttore di messa a terra
9. Tubo in alluminio dell'interruttore di messa a terra
10. Contatto dell'interruttore di messa a terra

Confronto con prodotti simili

Elemento di valutazione	Il nostro sezionatore da esterno GW5 da 40,5 KV	Modello del concorrente convenzionale
Stabilità strutturale	Design rinforzato a V a doppia colonna con maggiore resistenza al vento	Struttura a colonna singola, minore stabilità meccanica
Prestazioni di contatto	Dita di contatto argentate, distribuzione della pressione ottimizzata	Contatti in rame standard, usura più rapida
Durabilità all'aperto	Rivestimento anticorrosione + sistema isolante rinforzato	Rivestimento di base, prestazioni costiere limitate
Flessibilità operativa	Supporta il funzionamento manuale + motorizzato con protezione interblocco	Per lo più solo funzionamento manuale
Costo di manutenzione	Basso a causa della lunga durata meccanica (2000 cicli)	Maggiore frequenza di manutenzione

Scenari applicativi

ILSezionatore esterno da 40,5 KVè ampiamente applicato in:

Sottostazioni e quadri di distribuzione ad alta tensione
Sistemi di isolamento delle linee di trasmissione di potenza
Reti di distribuzione elettrica industriale
Punti di connessione alla rete di energia rinnovabile (parchi eolici e solari)
Progetti di potenziamento della rete urbana e rurale

Grazie al robusto design meccanico e alle prestazioni elettriche stabili, questo sezionatore è una scelta affidabile per gli operatori che richiedono sicurezza a lungo termine ed efficienza operativa in ambienti esterni.
