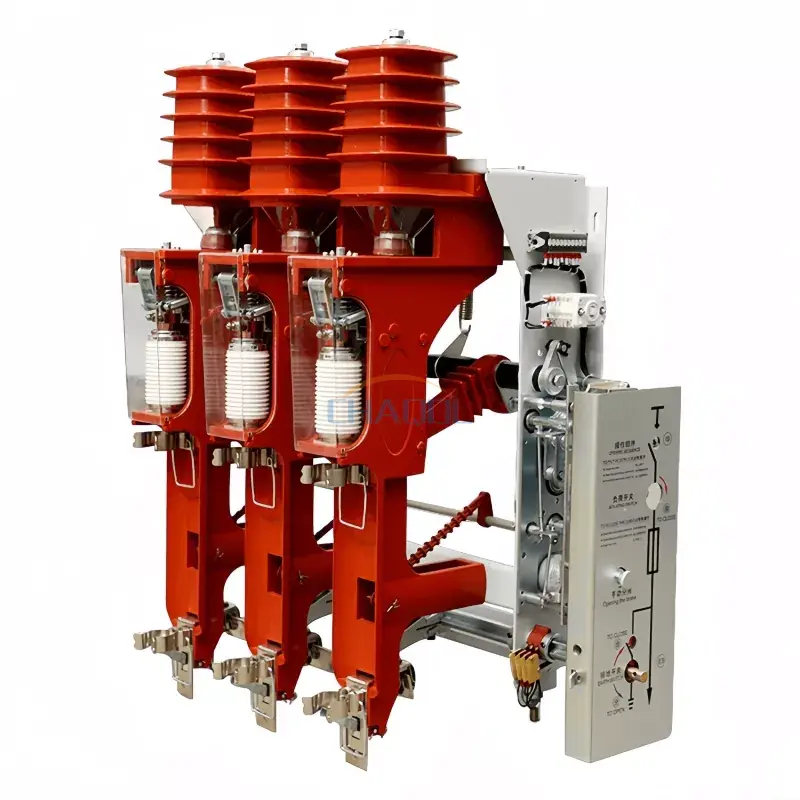

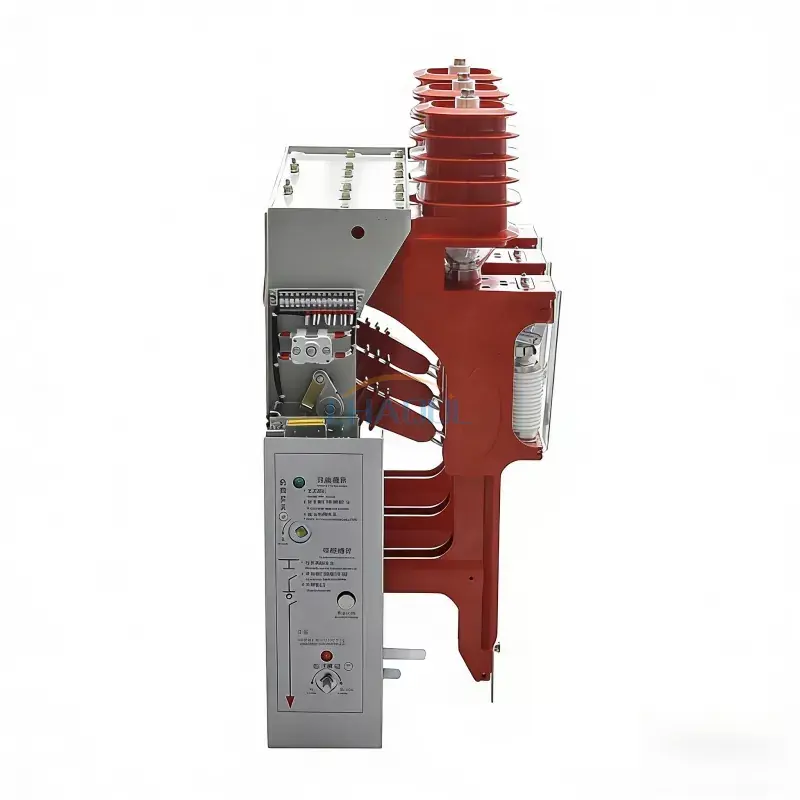

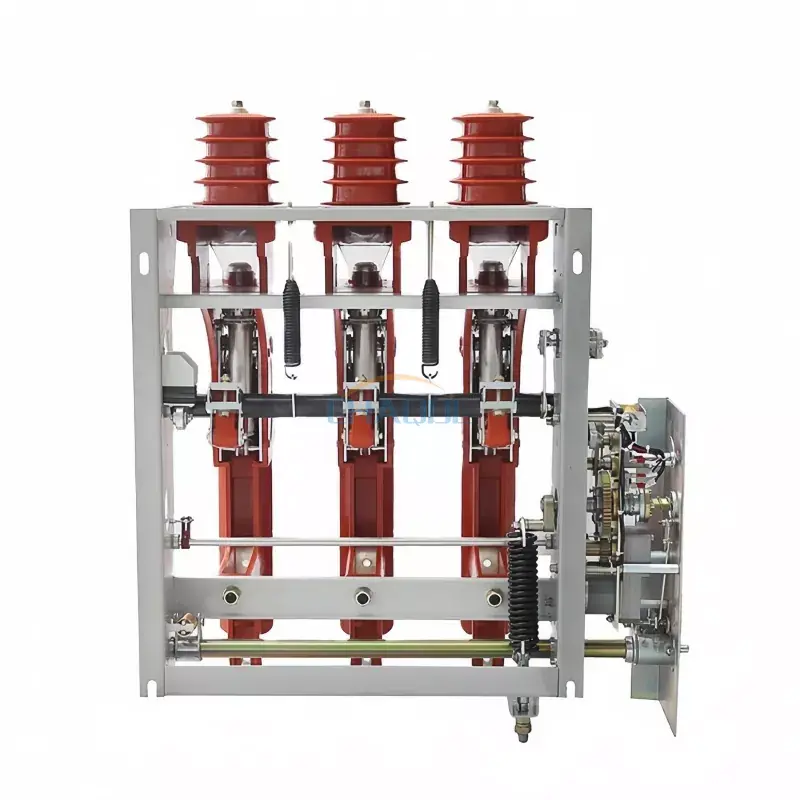

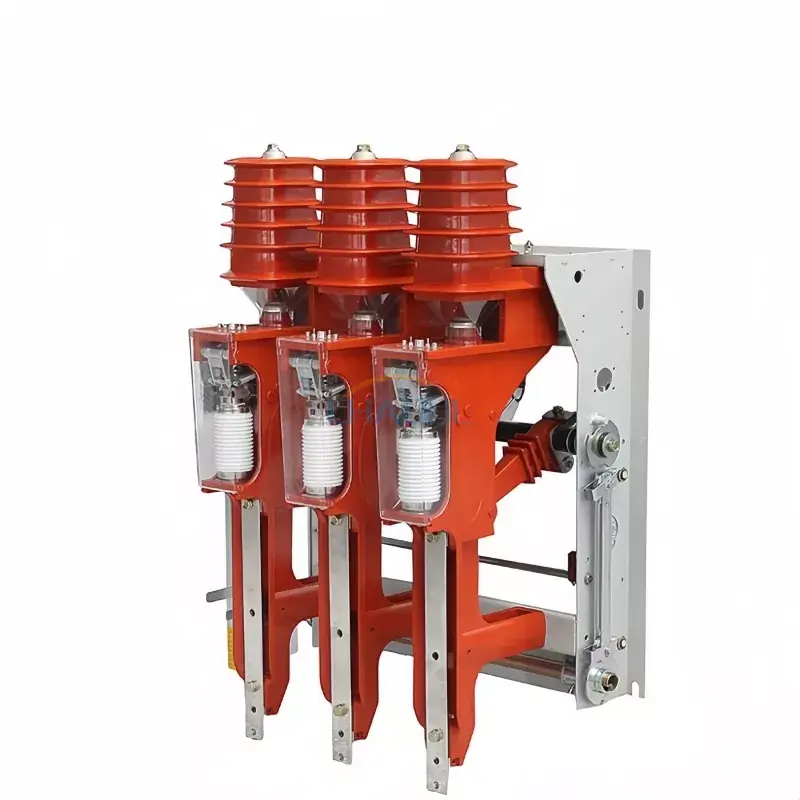

Interruttore di carico ad alta tensione per interni

Model:FZN25-12/FZR25-12D

Anqiang Power è un produttore cinese di interruttori di carico ad alta tensione per interni. I nostri interruttori di carico sono caratterizzati da un design unico della struttura di trasmissione, in cui la camera di estinzione dell'arco resiste solo all'alta tensione durante i momenti di chiusura e apertura. Pertanto sono compatti e leggeri e consentono il funzionamento simultaneo sia del contatto di isolamento che del contatto di estinzione dell'arco.

Invia richiesta

Descrizione del prodotto

Potenza Anqiangpresenta le serie FZN25 e FZRN25, la prossima generazioneinterruttori di carico ad alta tensione per interniper unità principali ad anello da 12 kV, 50 Hz (RMU). Progettato con aContatto di isolamento ad azione diretta collegato ad un'ampolla in vuoto, questi interruttori fornisconoinserzione/interruzione del carico senza arco elettricoe robustoprotezione da cortocircuito(per FZRN25). Che si tratti di una sottostazione di servizio, di una cabina di raccolta dell'energia eolica o di un impianto industriale, la nostra serie FZN25/FZRN25 garantisce un controllo affidabile del carico e sicurezza.

FZN25 vs FZRN25: quale modello si adatta al tuo trasformatore e alla tua applicazione RMU?

FZN25-12D/T630-20

Interruttore di carico puro

✓ Corrente nominale:630A
✓ Interruzione per cortocircuito:Nessuno (nessun fusibile)
✓ Ideale per:Commutazione del loop di cavi, interruttore principale RMU, cicli di carico frequenti
✓ Utilizzo tipico:Trasformatore switching fino a 1250kVA a vuoto

FZRN25-12D/T125-31,5

Apparecchio con combinazione di fusibili

✓ Corrente nominale:125 A (carico) / 31,5 kA (guasto)
✓ Interruzione per cortocircuito:31,5 kA (fusibile SDLAJ-12)
✓ Ideale per:Protezione primaria del trasformatore, isolamento guasti fino a 31,5kA
✓ Corrente di trasferimento:2000 A (coordinazione uniforme dell'interruttore fusibile-carico)

📍 Guida alla candidatura e alla selezione: scenari del mondo reale

✅ Scenario 1: Unità principale ad anello da 12 kV (RMU) come interruttore di ingresso/loop
UtilizzoFZN25come sezionatore di carico principale. Gestisce la corrente di loop da 630 A, chiudendo e aprendo la rete ad anello. L'interruttore di terra integrato fornisce una messa a terra sicura durante la manutenzione.

✅ Scenario 2: protezione della linea di alimentazione del trasformatore (ad es. 1000 kVA, 1250 kVA)
ScegliereFZRN25. Il fusibile (SDLAJ-12) elimina i guasti fase-fase e di terra fino a 31,5 kA, mentre l'interruttore del carico a vuoto gestisce la corrente di carico normale fino a 125 A. Perfetto percabine di raccolta eolica/solareEsottostazioni compatte.

✅ Scenario 3: commutazione del trasformatore a vuoto (≤1250kVA)
Sia FZN25 che FZRN25 possono spegnere trasformatori a vuoto grazie all'elevato recupero dielettrico dell'ampolla in vuoto. Tuttavia, se si prevedono frequenti guasti da cortocircuito, preferire sempreFZRN25.

📋Specifiche Tecniche

Nome del progetto	Valore del parametro
Nome del progetto	FZN25-12D/T630-20	FZRN25-12D/T125-31,5
Tensione nominale	12 chilovolt
Frequenza nominale	50 Hz
Corrente nominale di stabilità dinamica	50 KA	—
Corrente di interruzione del carico attivo nominale	630 A	125A
Corrente di interruzione nominale a circuito chiuso	630 A	125A
Corrente nominale di ricarica e interruzione del cavo	10A
Spegnimento di un trasformatore scarico (capacità)	1250 KVA
Corrente di interruzione nominale di cortocircuito	—	31,5 KA
Corrente di trasferimento nominale	—	2000 A
Modello con fusibile	—	SDLAJ-12
Produzione di energia d'impatto	—	2-5 J (medio)
Corrente nominale di chiusura in cortocircuito	50 KA
Corrente nominale di stabilità dinamica dell'interruttore di terra	50 KA
Interruttore di messa a terra 2S, corrente termicamente stabile	20 KA
Tensione nominale del circuito ausiliario	CA/CC 220.110
Vita meccanica	10.000 volte

📐 Disegni di assieme e suddivisione dei componenti

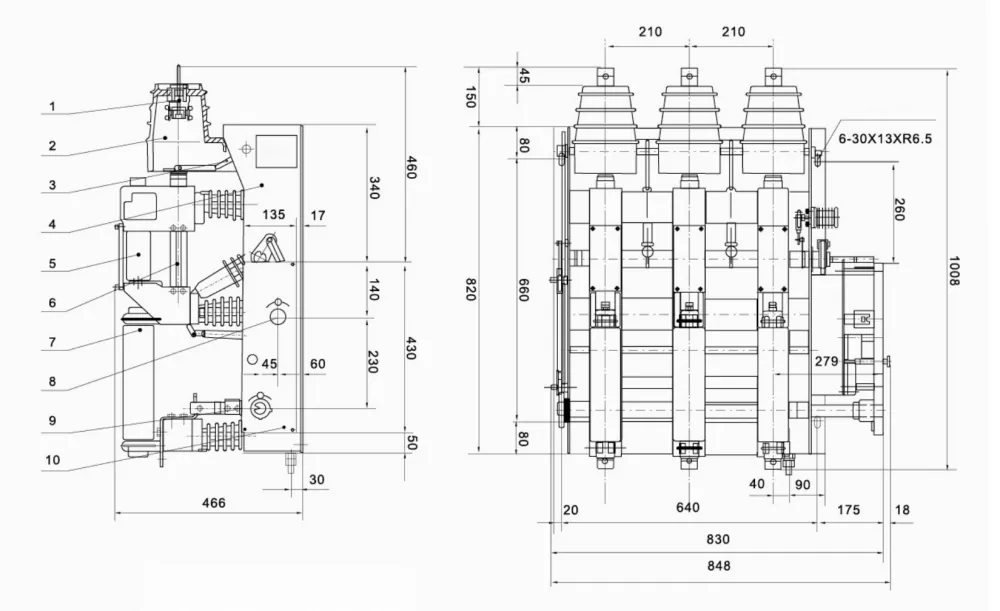

FZRN25-12D– 1. Contatto stazionario, 2. Copertura isolante, 3. Valvola, 4. Telaio, 5. Ampolla sottovuoto, 6. Cilindro conduttivo, 7. Fusibile, 8. Albero di accumulo dell'energia, 9. Albero dell'interruttore di messa a terra, 10. Pannello di controllo.

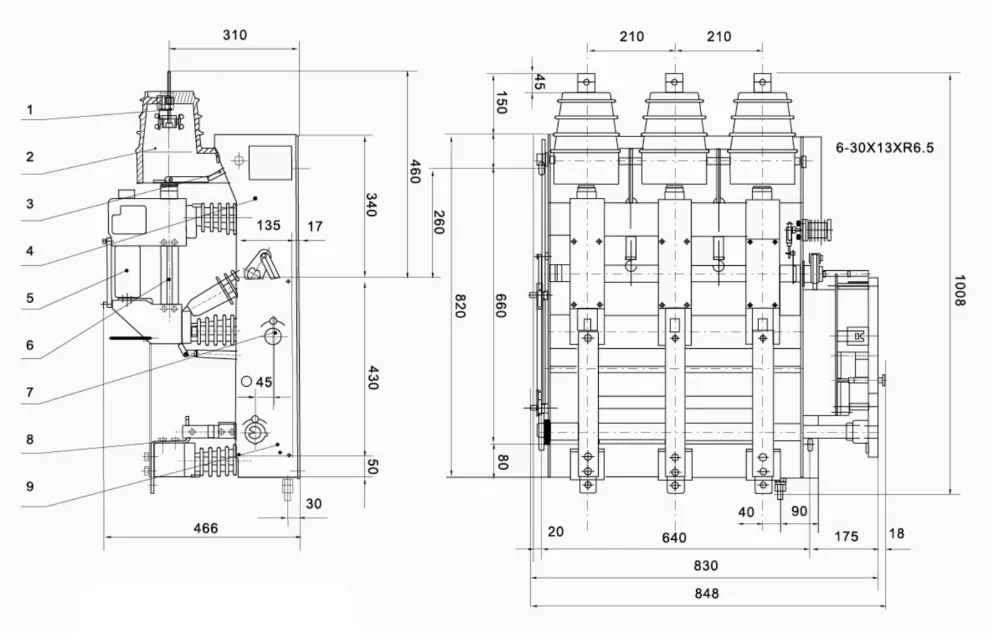

FZN25-12D– stessa struttura robusta, ma senza portafusibili. Il contatto isolante ad azione diretta e l'ampolla in vuoto garantiscono una commutazione sicura del carico.

Entrambi i modelli sono compatibili conKYN28-12, HXGN-12 e custodie RMU modulari. Meccanismo motore elettrico opzionale disponibile per l'integrazione SCADA remota. Contattaci per i disegni CAD (DXF/PDF).

🏭 Perché Anqiang Power? – Il vostro partner affidabile per gli interruttori di carico da 12kV

Diretto in fabbrica– Nessun intermediario, prezzo e tempi di consegna migliori (15-25 giorni).
Tipo testato– GB3804, IEC 60265-1, completamente certificato.
Personalizzazione pronta– Funzionamento elettrico, interruttori ausiliari, interblocchi speciali.
Riferimenti globali– Fornito nel Sud-Est asiatico, Medio Oriente, Africa, Sud America.

📌 Riferimenti reali del progetto:

✅ Filippine– Oltre 200 unità di FZN25-12D/T630-20 fornite a una società di servizi pubblici nell'area metropolitana di Manila per aggiornamenti dell'armadio RMU (2024-2025).

✅ Vietnam– 150 set di FZRN25-12D/T125-31.5 distribuiti negli armadi di raccolta del parco solare (provincia di Binh Thuan, progetto da 50 MW).

Domande frequenti

Q1: Qual è la differenza tra FZN25 e FZRN25?
R: FZN25 è un puro interruttore di carico (max 630 A, senza fusibile interno). FZRN25 è un dispositivo combinato con fusibile (interruttore sotto carico + fusibile) in grado di interrompere correnti di cortocircuito fino a 31,5 kA. Utilizzare FZRN25 quando è necessaria la protezione da cortocircuito del trasformatore.

Q2: Cosa significa "corrente di trasferimento nominale" su FZRN25?
R: La corrente di trasferimento (2000 A) è la corrente massima che l'interruttore del carico può interrompere quando viene attivato il percussore del fusibile. Al di sopra di questo valore il solo fusibile interrompe il guasto. FZRN25 di Anqiang Power garantisce un coordinamento affidabile.

Q3: Posso installare un operatore elettrico su FZN25/FZRN25?
R: Sì, entrambi supportano il funzionamento elettrico con CA/CC 110 V o 220 V. Perfetto per sistemi di controllo remoto e SCADA.

Q4: Qual è la durata meccanica di questi interruttori di carico?
R: 10.000 operazioni in condizioni di servizio normali, grazie all'ampolla sottovuoto sigillata e al robusto meccanismo a molla.

Q5: Fornite campioni prima dell'ordine all'ingrosso?
R: Assolutamente. I campioni di pre-produzione sono disponibili con un lead time di 7-10 giorni. Supportiamo anche i test testimoni in fabbrica.

📩 Hai bisogno di una soluzione personalizzata o di un listino prezzi?

Comunicaci la corrente nominale, il tipo di funzionamento (manuale/elettrico) e la capacità del trasformatore. Risponderemo entro 24 ore.
