Interruttore automatico in vuoto a montaggio laterale da 24 kV

ILInterruttore automatico in vuoto a montaggio laterale da 24 kV(Modello: ZN63A (VS1)-24) è un interruttore automatico di media tensione per interni ad alte prestazioni progettato per sistemi di alimentazione trifase CA 50 Hz con una tensione nominale di 24 kV. Integra il meccanismo operativo e l'ampolla in vuoto in una struttura compatta, fornendo protezione, commutazione e controllo affidabili per sottostazioni, centrali elettriche, impianti industriali e sistemi di distribuzione dell'energia. L'interruttore è disponibile sia in versione fissa che estraibile per soddisfare varie configurazioni di quadri.

Dotato di tecnologia avanzata di interruzione del vuoto, elevata resistenza meccanica e bassi requisiti di manutenzione, questo interruttore automatico è ideale per applicazioni che comportano operazioni di commutazione frequenti. È ampiamente utilizzato nella metallurgia, nell'estrazione mineraria, negli impianti chimici, nell'industria del carbone, nelle sottostazioni dei servizi pubblici e nei progetti di energia rinnovabile in cui è essenziale una distribuzione dell'energia sicura e affidabile.

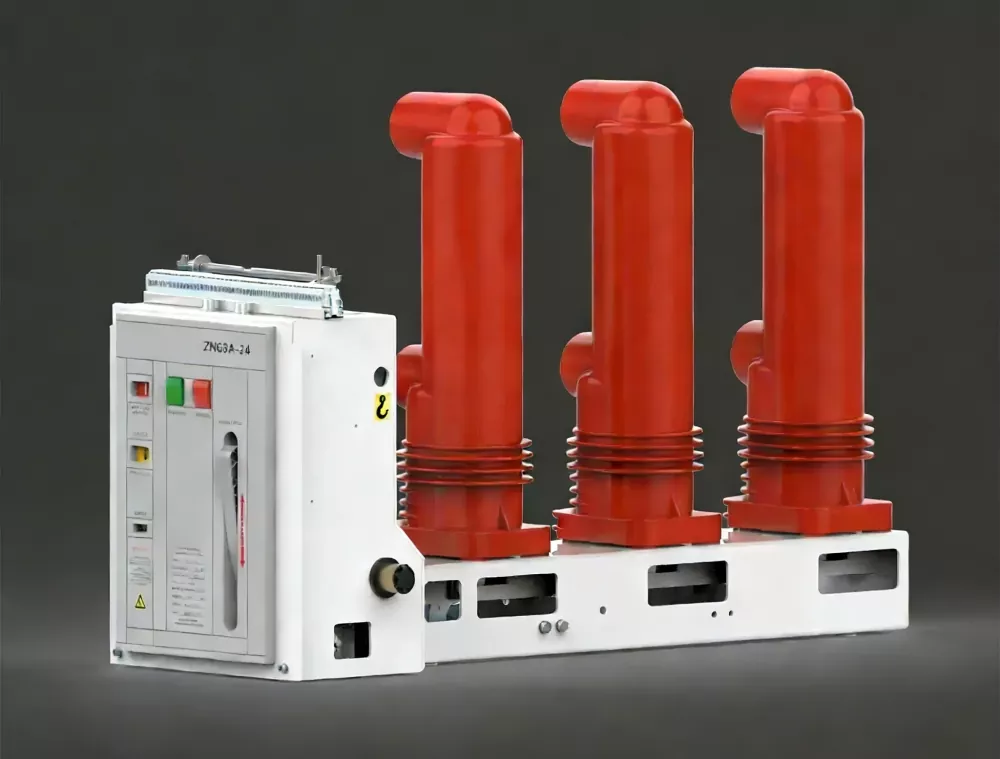

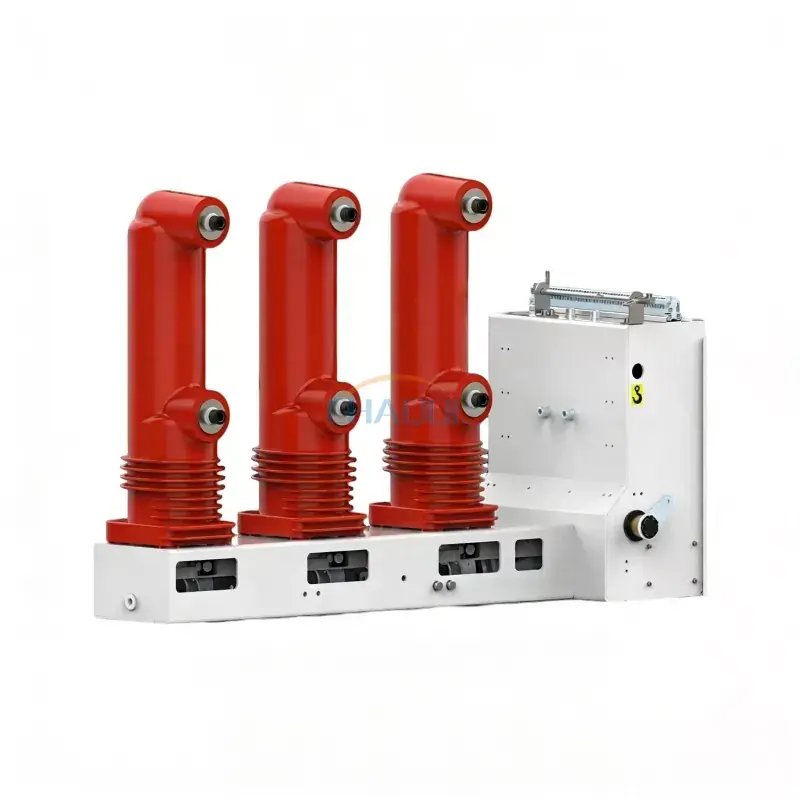

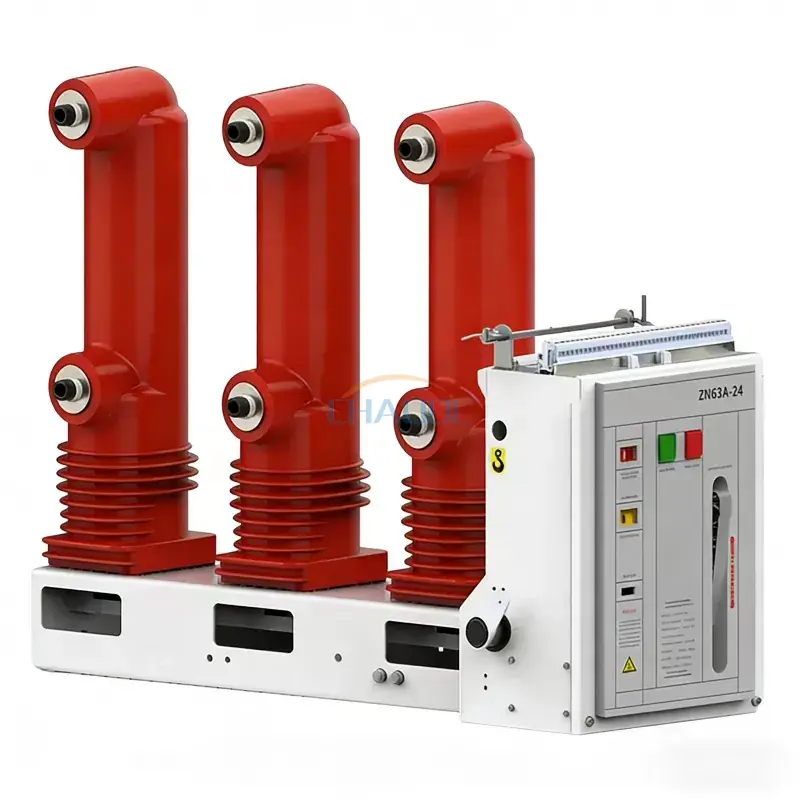

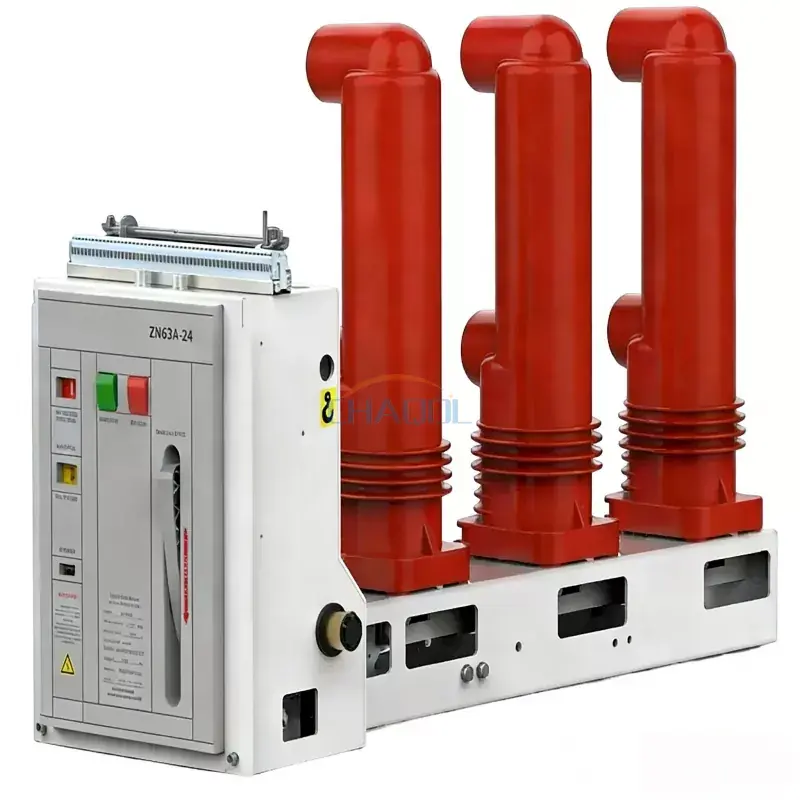

Aspetto del prodotto

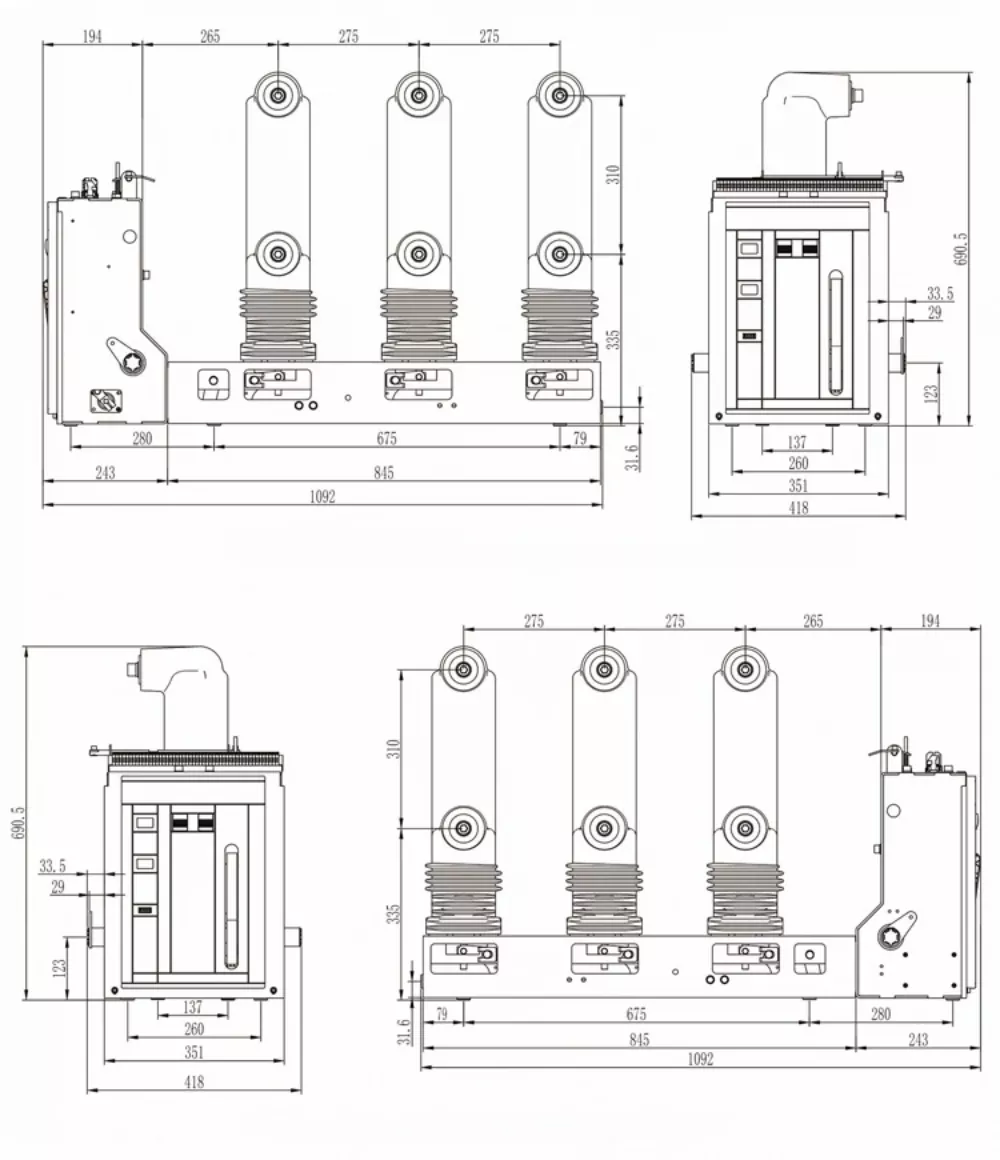

Diagramma delle dimensioni

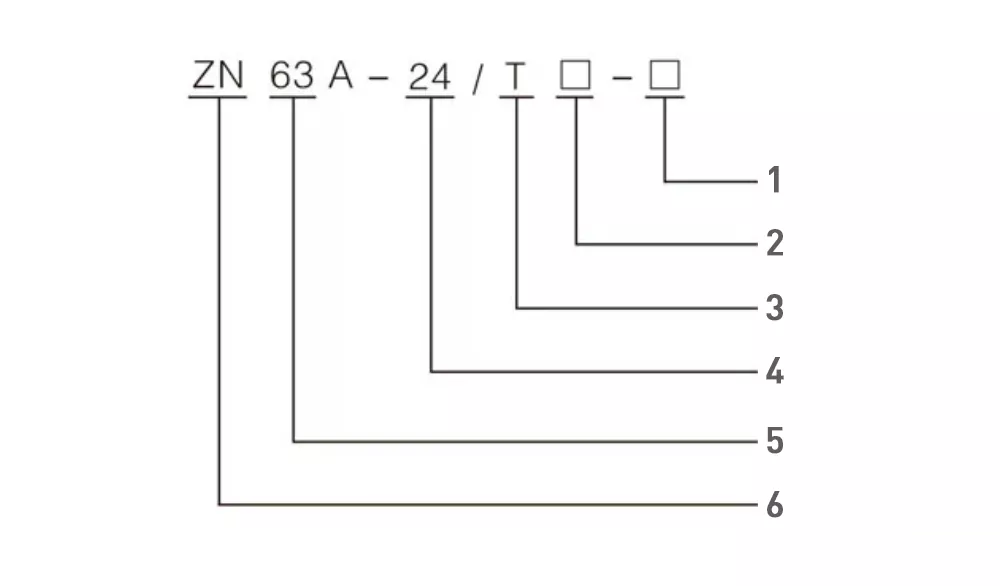

Identificazione del modello

• 1 – Corrente di interruzione nominale di cortocircuito (kA)
• 2 – Corrente nominale (A)
• 3 – Meccanismo operativo
• 4 – Tensione Nominale (kV)
• 5 – Serie di disegni
• 6 – Interruttore automatico per vuoto interno

Caratteristiche del prodotto

• Meccanismo di comando integrato montato lateralmente con design compatto e trasmissione affidabile.
• L'ampolla in vuoto ad alte prestazioni con contatti in rame-cromo garantisce un'eccellente capacità di estinzione dell'arco e una durata elettrica estesa.
• Il meccanismo di comando a molla disposto orizzontalmente supporta sia la ricarica manuale che quella del motore.
• ILInterruttore automatico in vuoto a montaggio laterale da 24 kVpuò essere installato come tipo fisso o estraibile per adattarsi a diversi sistemi di quadri.
• Elevata resistenza dell'isolamento dielettrico, taglio a bassa corrente ed eccellenti prestazioni di interruzione di cortocircuito.
• Il solido isolamento epossidico offre un'eccezionale resistenza all'umidità, ai raggi UV, ai cambiamenti di temperatura, all'invecchiamento e all'inquinamento.
• Durata meccanica fino a 10.000 operazioni, che lo rende adatto per applicazioni con commutazioni frequenti.
• Supporta relè di protezione intelligenti e sistemi di automazione delle sottostazioni.

Parametri tecnici

Progettazione strutturale

L'interruttore adotta una struttura polare trifase dotata di un'ampolla sotto vuoto in ceramica o vetro sigillata al centro. I contatti rame-cromo e la tecnologia del campo magnetico longitudinale riducono efficacemente l'erosione dei contatti migliorando al contempo il recupero dielettrico e l'interruzione delle prestazioni. Il meccanismo di comando a molla integrato garantisce operazioni di apertura e chiusura stabili con una manutenzione minima per tutta la sua durata.

A seconda dei requisiti applicativi, i pali possono essere realizzati utilizzando un isolamento in resina epossidica ad alta resistenza o un isolamento rivestito in gomma siliconica, garantendo una resistenza superiore all'umidità, alla condensa, all'esposizione ai raggi UV e agli ambienti industriali difficili.

Applicazioni

ILInterruttore automatico in vuoto a montaggio laterale da 24 kVè ampiamente utilizzato nei sistemi di distribuzione a media tensione che richiedono protezione affidabile, funzionamento frequente e lunga durata.

• Centrali elettriche
• Sottostazioni elettriche
• Sistemi di distribuzione dell'energia industriale
• Operazioni minerarie
• Impianti metallurgici
• Impianti di trattamento chimico
• Industria del carbone
• Progetti di energia rinnovabile
• Reti elettriche commerciali e comunali
• Sottostazioni intelligenti e sistemi di automazione

Ambiente operativo

• Temperatura ambiente: da -15°C a +40°C
• Altitudine di installazione: Fino a 1000 m (altitudini superiori disponibili su richiesta)
• Intensità sismica massima: 8 gradi
• Umidità relativa: media giornaliera ≤95%, media mensile ≤90%
• Adatto per ambienti esenti da rischi di incendio, rischio di esplosione, inquinamento grave, gas corrosivi e vibrazioni eccessive.

Principio di funzionamento

ILInterruttore automatico in vuoto a montaggio laterale da 24 kVutilizza un'ampolla sottovuoto sigillata come mezzo di estinzione dell'arco. Quando si verificano correnti di guasto, i contatti si separano rapidamente e la camera a vuoto estingue l'arco elettrico quasi istantaneamente, fornendo un rapido isolamento dei guasti con un'usura minima dei contatti. In combinazione con il meccanismo di azionamento a molla, l'interruttore offre prestazioni di commutazione affidabili, elevata capacità di interruzione e stabilità operativa a lungo termine.

Perché scegliere questo interruttore automatico sotto vuoto?

• Design compatto integrato con montaggio laterale
• Lunga durata elettrica e meccanica
• Costruzione di facile manutenzione
• Eccellenti prestazioni di isolamento
• Funzionamento affidabile in condizioni di commutazione frequenti
• Adatto per quadri fissi ed estraibili
• Compatibile con sistemi di protezione e automazione intelligenti

Domande frequenti

A cosa serve un interruttore automatico in vuoto a montaggio laterale da 24 kV?

Viene utilizzato per commutare, proteggere e controllare apparecchiature elettriche a media tensione in sottostazioni, impianti industriali, sistemi di distribuzione di servizi pubblici e reti elettriche commerciali.

Quali sono i vantaggi di un interruttore automatico in vuoto?

Gli interruttori automatici in vuoto garantiscono un'eccellente interruzione dell'arco, bassi requisiti di manutenzione, lunga durata, elevata affidabilità operativa e funzionamento rispettoso dell'ambiente senza olio o gas SF6.

Questo interruttore può essere installato in quadri estraibili?

SÌ. È disponibile sia in configurazioni a montaggio fisso che estraibili, consentendo un'integrazione flessibile in vari gruppi di quadri.

Quali industrie utilizzano comunemente questo prodotto?

È ampiamente utilizzato nella produzione di energia, nelle sottostazioni, nella metallurgia, nell'estrazione mineraria, nella lavorazione chimica, nell'industria del carbone, negli impianti di energia rinnovabile e nei sistemi di distribuzione dell'energia industriale.
